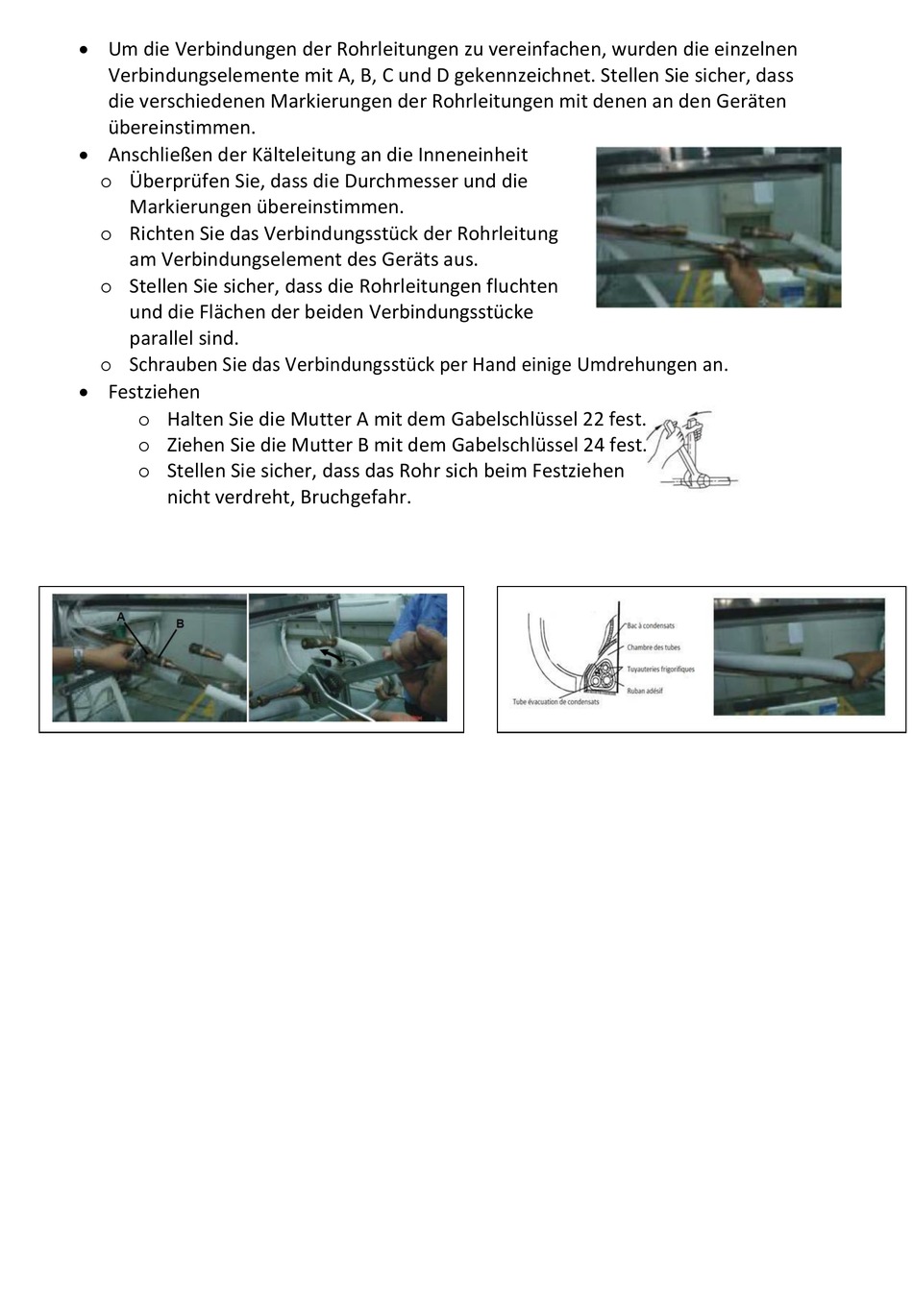

Midea MSR23-09HRDN1-QE Installationsanleitung Seite 12

 Um die Verbindungen der Rohrleitungen zu vereinfachen, wurden die einzelnen
Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen Sie sicher, dass
die verschiedenen Markierungen der Rohrleitungen mit denen an den Geräten
übereinstimmen.
 Anschließen der Kälteleitung an die Inneneinheit
o Überprüfen Sie, dass die Durchmesser und die
Markierungen übereinstimmen.
o Richten Sie das Verbindungsstück der Rohrleitung
am Verbindungselement des Geräts aus.
o Stellen Sie sicher, dass die Rohrleitungen fluchten
und die Flächen der beiden Verbindungsstücke
parallel sind.
o Schrauben Sie das Verbindungsstück per Hand einige Umdrehungen an.
 Festziehen
o Halten Sie die Mutter A mit dem Gabelschlüssel 22 fest.
o Ziehen Sie die Mutter B mit dem Gabelschlüssel 24 fest.
o Stellen Sie sicher, dass das Rohr sich beim Festziehen
nicht verdreht, Bruchgefahr.
