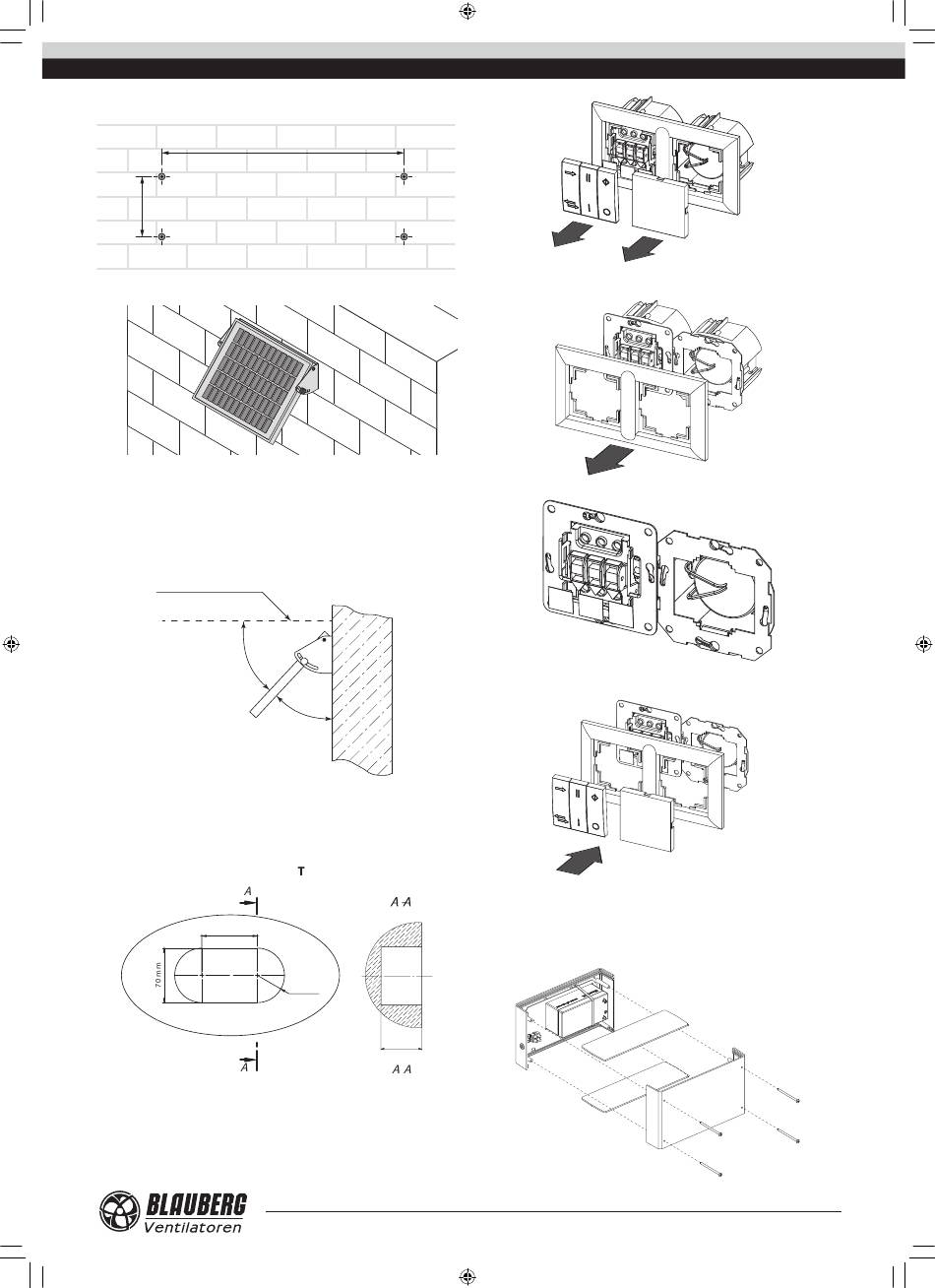

14. Markieren Sie die Befestigungslöcher für die Montage des Solarmodules
und bohren Sie die Löcher für die Dübel 6x40m, 40 mm tief.
72 mm
15. Befestigen die das Solarmodul an der Wand. Bereiten Sie eine Öffnung oder
einen Kabelkanal zur Verlegung des Kabels aus dem Solarmodul.
16. Die korrekte Funktionsweise des Solarmodules
Positionierung an der Wand oder einer anderen Montagefläche und
dem Neigungswinkel der Solarzellen ab. Zur maximal effizienten
Sonnenenergieaufnahme
muss
Sonnenstrahlen positioniert werden. In gemäßigten Breiten ist der empfohlene
Neigungswinkel 30-45°. Nach der Installierung des Solarmodules fixieren Sie es
mit den Schrauben an den beiden Seiten. Das Solarmodul darf nicht in Schatten
installiert werden.
Horizontlinie
~30-45 °
17. Installieren Sie das Netz- und Steuergerät SEV-T12 in eine vorbereitete
Öffnung in der Wand, wie unten abgebildet. Bei der Wahl des Montageortes
für das Netz- und Steuergerät berücksichtigen Sie die Länge des mitgelieferten
Kabels. Auf Kundenwunsch, kann ein längeres Kabel verwendet werden. Der
Kabeltyp ist Unitronic LIYY UL CSA 5xAWG/7 (5x0.25).
70 mm
18. Holen Sie die Tasten und das Stopfen aus dem Netz- und Steuergerät mit
einem Schraubenzieher heraus.
VENTO_Solar_V60_Pro_v.1(2)_DE.indd 9
378 mm
hängt von ihrem
das
Solarmodul
perpendikulär
~60-45 °
SEA- 12
R35
48 mm
-
19. Entriegeln Sie den Rahmen des Netz- und Steuergerätes und entfernen Sie
diese.
20. Installieren Sie das Netz- und Steuergeräte in eine Öffnung in der Wand.
zu
21. Montieren Sie den Rahmen, die Tasten und die Stopfen in der
umgekehrten Reihenfolge zusammen.
22. Bei der Montage der Pro2 Modifikationen fixieren Sie den Stromspeicher
an der Wand oder in einem anderen Ort mit Dübeln und Schrauben. Bei
der Montage des Stromspeichers ein Wartungszugang muss vorgesehen
werden. Der Montageort darf nicht für Kinder zugänglich sein und zu hoher
Feuchtigkeit, Sonneneinstrahlung und Temperaturschwankungen ausgesetzt
werden.
