www.blaubergventilatoren.de
MONTAGE
WARNUNG
Lesen Sie die Betriebsanleitung vor dem Anschluss an das Stromnetz. Die Lüftungsanlage ist nur von einer professionellen Fachkraft elektrisch
anzuschließen.
Die Lüftungsanlage ist für den Einbau durch die Außenwand von Gebäuden
konstruiert.

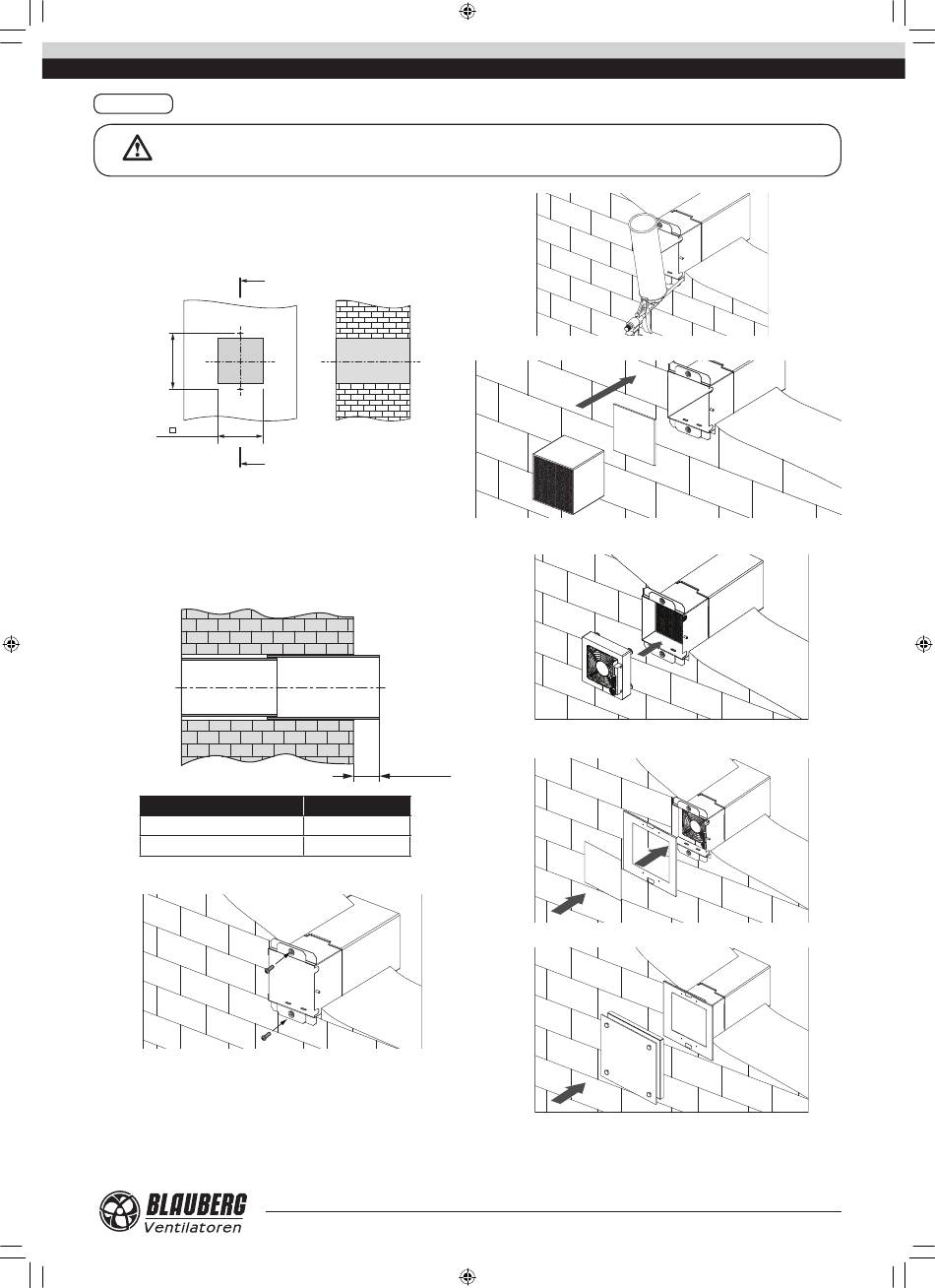

Montage der Lüftungsanlage ist wie folgt:
1. Bereiten Sie eine quadratische Kernlochbohrung in der Außenwand vor.
192 mm
180 mm
Bereiten Sie zwei Öffnungen für die Dübel 5x25 und setzen Sie die Dübel in
die Wand ein.
Bei der Montage mehreren hintereinander angeschlossen Lüftungsanlagen
bereiten Sie einen Kabelschlitz zur Verlegung des Kabels in der Wand zur
Reihenschaltung mehreren Lüftungsanlagen vor.
2. Setzen Sie den Teleskopkanal in die Wand ein. Der Abstand zwischen dem
Teleskopende und der Außenwandfläche muss dem Wert A gleich sein.
Innen
Modell
VENTO Solar V60 Pro / Pro2
VENTO Solar V60 S Pro / S Pro2
3. Fixieren Sie den Innenkanal auf der Innenseite mit den mitgelieferten
Schrauben 3x25.
4. Füllen Sie die Hohlräume zwischen der Wand und dem Teleskopkanal mit
einem Montageschaum.
VENTO_Solar_V60_Pro_v.1(2)_DE.indd 7
A
A-A
A
Außen
max A
A, mm
10
10 -110
VENTO Solar V60 Pro
5. Installieren Sie das Filter und den Wärmetauscher in den Teleskopkanal.
6. Installieren Sie den Ventilator, erstellen Sie elektrische Verbindungen und
verlegen Sie die Kabel in der Wand.
7. Fixieren Sie den Befestigungsrahmen an den Teleskopkanal mit den vier
M4 Schrauben. Installieren Sie das Filter in den Rahmen.
8. Drücken Sie die Frontpatte an die Magnete, um diese zu fixieren.
7
07.08.2015 11:58:58
