VENTO Solar V60 Pro

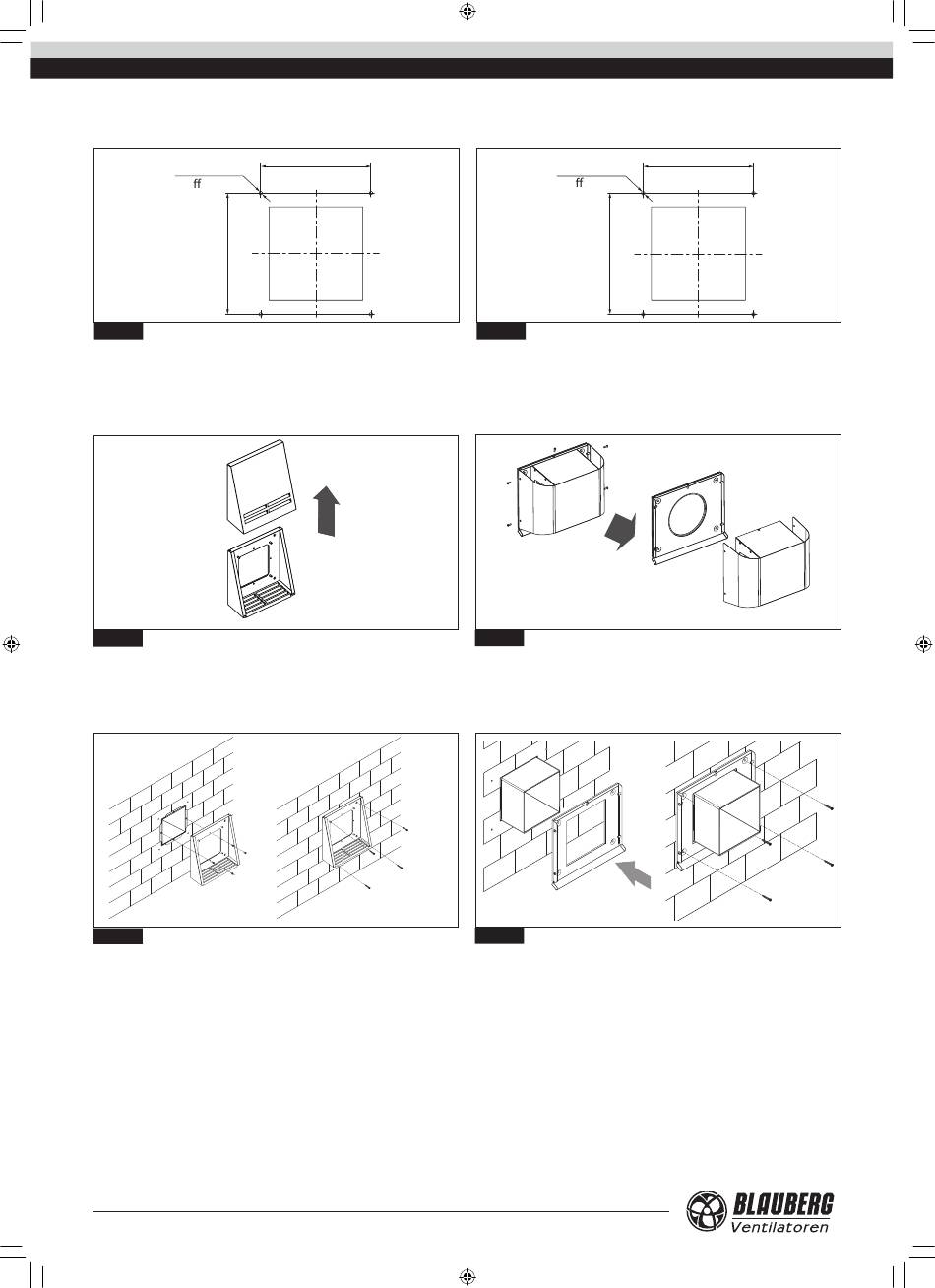

9. Markieren Sie die Befestigungslöcher für die Montage der Außen-
Lüftungshaube:
•
Abb 7a − für VENTO Solar V60 Pro / Pro2;
Ø6 mm
4 Ö nungen
200 mm
Abb 7a.
10. Setzen Sie die mitgelieferten Dübel 6x40 in die Öffnungen ein.
11. Demontieren Sie die Außen-Lüftungshaube, um den Zugang zu die
Befestigungsöffnungen zu ermöglichen:
•
Abb. 8a - für VENTO Solar V60 Pro / Pro2. Entfernen Sie den Vorderteil der
Lüftungshaube.
Abb 8a.
12. Befestigen Sie die Rückseite der Lüftungshaube an der Wand:
•
Abb. 9a - für VENTO Solar V60 Pro / Pro2. Befestigen Sie die Rückseite der
Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40.
Abb 9a.
13. Bauen Sie die Lüftungshaube in der umgekehrten Reihenfolge zusammen.
8
VENTO_Solar_V60_Pro_v.1(2)_DE.indd 8
220 mm
•
Abb. 7b − für VENTO Solar V60 S Pro / S Pro2.
Bohren Sie die Löcher für die Dübel 6x40m, 40 mm tief.
Ø6 mm
4 Ö nungen
200 mm
Abb 7b.
•
Abb. 8b - für VENTO Solar V60 S Pro / S Pro2. Drehen Sie die 5 Schrauben
heraus und entfernen Sie den Vorderteil der Lüftungshaube.
Abb 8b.
•
Abb. 9b - für VENTO Solar V60 S Pro / S Pro2. Befestigen Sie die Rückseite
der Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40.
Abb 9b.
www.blaubergventilatoren.de
260 mm
