Seite 3

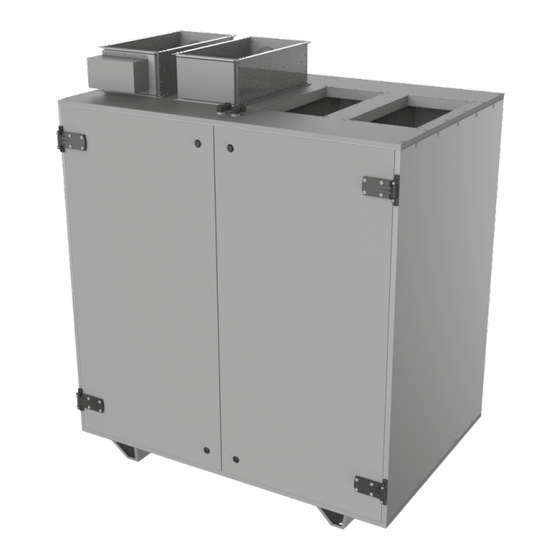

BlauAir RV www.blaubergventilatoren.de Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts BlauAir RV und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
BlauAir RV www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. •...
Seite 5
BlauAir RV www.blaubergventilatoren.de • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist • Das Gerät darf nicht von das Gerät vom Stromnetz zu Kindern betrieben werden.
BlauAir RV www.blaubergventilatoren.de VERWENDUNGSZWECK Die Zuluftanlage mit Wärmerückgewinnung ist für die Montage in mechanischen Zentrallüftungsanlagen vorgesehen. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemischen Dämpfe, klebrigen Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger, usw.
BlauAir RV www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen oder an überdachten Stellen einsetzbar. Die Einbaubedingungen müssen das Eindringen von Niederschlägen und direkter Sonneneinstrahlung bei Temperaturen von -35 °C bis +50 °C verhindern. Bei Minustemperaturen muss ein Frostschutz der Wasserabfuhr und angeschlossenen Lüftungsrohre sichergestellt sein (wenn die Anlage mit einem Kühlregister ausgestattet ist).
BlauAir RV www.blaubergventilatoren.de BAUART Kein Heizregister Mit Elektro-Heizregister Mit Warmwasser-Heizregister RV 1500/2500 Kein Heizregister Mit Elektro-Heizregister Mit Warmwasser-Heizregister RV 3500/5000/6000 Kein Heizregister Mit Elektro-Heizregister Mit Warmwasser-Heizregister 1: Schutzklappen mit Elektroantrieb 2: Abluftventilator 3: Rotationswärmetauscher 4: Zuluftfilter 5: Steuereinheit 6: Abluftfilter 7: Elektro-Heizregister (nur bei Anlagen mit Elektro-Heizregister) 8: Zuluftventilator 9: Warmwasser-Heizregister (nur bei Anlagen mit Warmwasser-Heizregister)
BlauAir RV www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG SÄMTLICHE IN DIESER BETRIEBSANLEITUNG BESCHRIEBENEN HANDHABUNGEN DÜRFEN NUR VON AUSGEBILDETEM FACHPERSONAL DURCHGEFÜHRT WERDEN. VERSUCHEN SIE NICHT, DAS GERÄT SELBST ZU MONTIEREN. Die Anlagen sind in rechts- und linksseitiger Ausführung erhältlich, sodass die Wartung auf linken oder rechten Seite durchgeführt werden kann.
Seite 11
BlauAir RV www.blaubergventilatoren.de Bei der Montage der Anlage ist ein ausreichender Wartungszugang zu berücksichtigen. Die Mindestabstände zwischen der Anlage und den Wänden sind in der folgenden Abbildung dargestellt. Bei Anlagen mit Warmwasser-Heizregister (Draufsicht) Bei Anlagen ohne Warmwasser-Heizregister (Draufsicht) Gehäuseabmessungen A, mm BL01 RV BL02 RV BL03 RV...
BlauAir RV www.blaubergventilatoren.de NETZANSCHLUSS Der Anschluss an das Stromnetz muss gemäß der Betriebsanleitung der Steuerung erfolgen. WARTUNGSHINWEISE ÖFFNEN SIE DIE ANLAGE ZUR ÜBERPRÜFUNG UND WARTUNG FRÜHESTENS 2 MINUTEN, NACHDEM SIE DIE ANLAGE VON DER STROMVERSORGUNG GETRENNT HABEN. DIE VENTILATOREN KÖNNEN SICH WEITERDREHEN. BEI UNNORMALEN GERÄUSCHEN, GERÜCHEN UND KOMPONENTENVERFORMUNG TRENNEN SIE DIE ANLAGE VON DER STROMVERSORGUNG UND WENDEN SIE SICH AN DEN KUNDENDIENST.
BlauAir RV www.blaubergventilatoren.de LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur +5...+40 ˚С und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig.
BlauAir RV www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt.
Seite 15
BlauAir RV www.blaubergventilatoren.de...
Seite 16
BlauAir RV www.blaubergventilatoren.de...
BlauAir RV www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts ZULUFTANLAGE Modell BL___ RV ______________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät BL___ RV ______________ ist montiert und an das Stromnetz gemäß...
Seite 18
www.blaubergventilatoren.de B192-4DE-02...
