GeoMax Zoom70 Kurzanleitung Seite 121

2
Компоненты при-
бора, часть 1 из 2

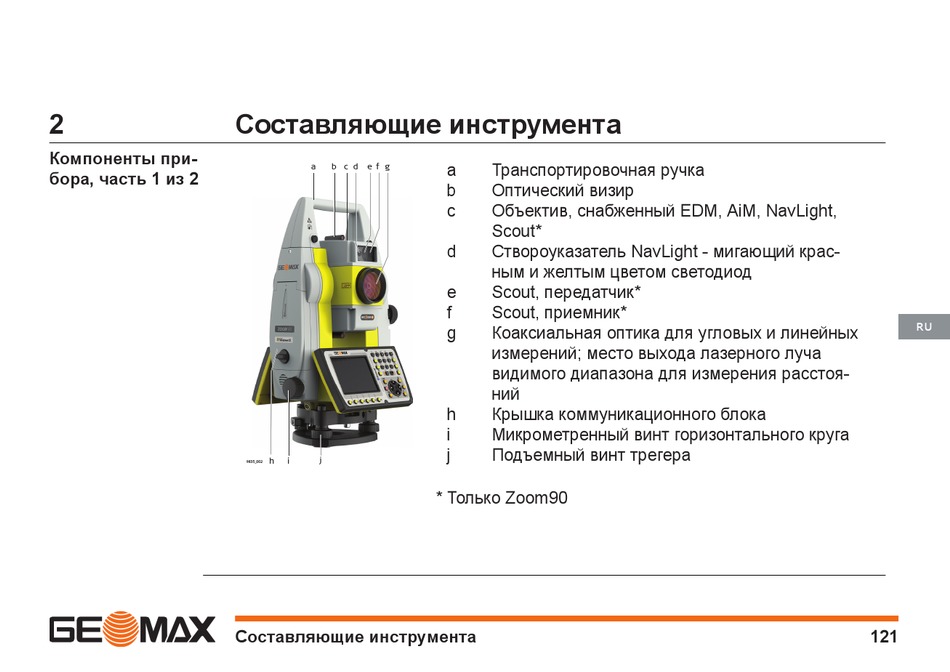

Составляющие инструмента
a b c d e f g
h j
i
9835_002
Составляющие инструмента
a Транспортировочная ручка
b Оптический визир
c Объектив, снабженный EDM, AiM, NavLight,
Scout*
d Створоуказатель NavLight - мигающий крас-
ным и желтым цветом светодиод
e Scout, передатчик*
f Scout, приемник*
g Коаксиальная оптика для угловых и линейных
измерений; место выхода лазерного луча
видимого диапазона для измерения расстоя-
ний
h Крышка коммуникационного блока
i Микрометренный винт горизонтального круга
j Подъемный винт трегера
* Только Zoom90
ru
121
