Montage
Der MAC 350 Entour™ kann auf horizontale Böden gestellt oder in beliebiger Orientierung mit Hilfe der
Klemmenadapter und Hängeschellen (nicht im Lieferumfang enthalten) an einer Truss befestigt werden.
Warnung! Montieren Sie ein zugelassenes Sicherungsseil nur am Ankerpunkt (Beschriftung
„SAFETY WIRE) an der Unterseite des Gerätes. Montieren Sie das Sicherungsseil nicht am Griff des
Gerätes.
Der Abstand zur beleuchteten Fläche muß mindestens 500 mm, zu entzündlichem Material (Holz,
Kunststoff, Papier, usw.) mindestens 200 mm betragen. Der Luftstrom um das Gerät (insbesondere
die Kühlkörper an Bügel und Basis) darf nicht behindert werden. In der Nähe des Gerätes darf sich
kein leicht entzündliches Material befinden.
Stellen Sie sicher, das keine Personen aus weniger als 8,7 Meter Abstand in die LEDs blicken
können. Durch das intensive Licht einer LED kann das Auge gereizt oder geschädigt werden. Über
8,7 Meter Entfernung ist die Strahlung für das Auge ungefährlich, wenn der natürliche Lidschluß-
Reflex funktioniert.
Der Kopf muß sich in seinem gesamten Bewegungsbereich frei bewegen können. Er darf nicht mit
anderen Objekten kollidieren.
Montage an einer Truss
Der MAC 350 Entour™ kann in beliebiger Orientierung an einer Truss oder ähnlichen Tragekonstruktionen
befestigt werden. Die Hängeschellen werden mit Hilfe der Klemmenadapter am Gerät befestigt.
Warnung! Montieren Sie das Gerät immer mit zwei Klemmen. Die Schnellverschlüsse der
Klemmenadapter werden durch eine Vierteldrehung im Uhrzeigersinn verriegelt.
Montage des MAC 350 Entour™ an einer Truss:
1. Die tragende Struktur muß für mindestens das
10fache Gewicht aller installierten Geräte
ausgelegt sein.
2. Die zwei Hängeschellen dürfen nicht
beschädigt und müssen mindestens für das
10fache Gewicht des Gerätes ausgelegt sein.
Montieren Sie die Hängeschellen mit einer
M12-Schraube, Güte mindestens 8.8, und
einer selbst sichernden Mutter an den
Klemmenadaptern.
3. Siehe Bild 2. Setzen Sie die Klemmenadapter
auf die Aufnahmen an der Basis des Gerätes. Führen Sie die Schnellverschlüsse ein und verriegeln Sie
sie durch eine Viertelumdrehung im Uhrzeigersinn.
4. Sperren Sie den Arbeitsbereich. Hängen Sie das Gerät von einer stabilen Plattform aus in die Struktur.
Ziehen Sie die Hängeschellen fest.
5. Sichern Sie das Gerät mit einem
Sicherungsseil, das für mindestens das
10fache Gerätegewicht ausgelegt ist, gegen
Absturz. Montieren Sie das Sicherungsseil nur
am Ankerpunkt an der Basis des Gerätes
(siehe Bild 3). Der Ankerpunkt ist für die
Aufnahme eines Schraubkarabiners geeignet.
Montieren Sie das Sicherungsseil nicht an den
Griffen des Gerätes.
6. Der Kopf darf nicht mit anderen Geräten oder
Objekten kollidieren. Der minimale
Zentrumsabstand zwischen zwei MAC 350
Entour beträgt 400 mm.
12
MAC 350 Entour Bedienungsanleitung

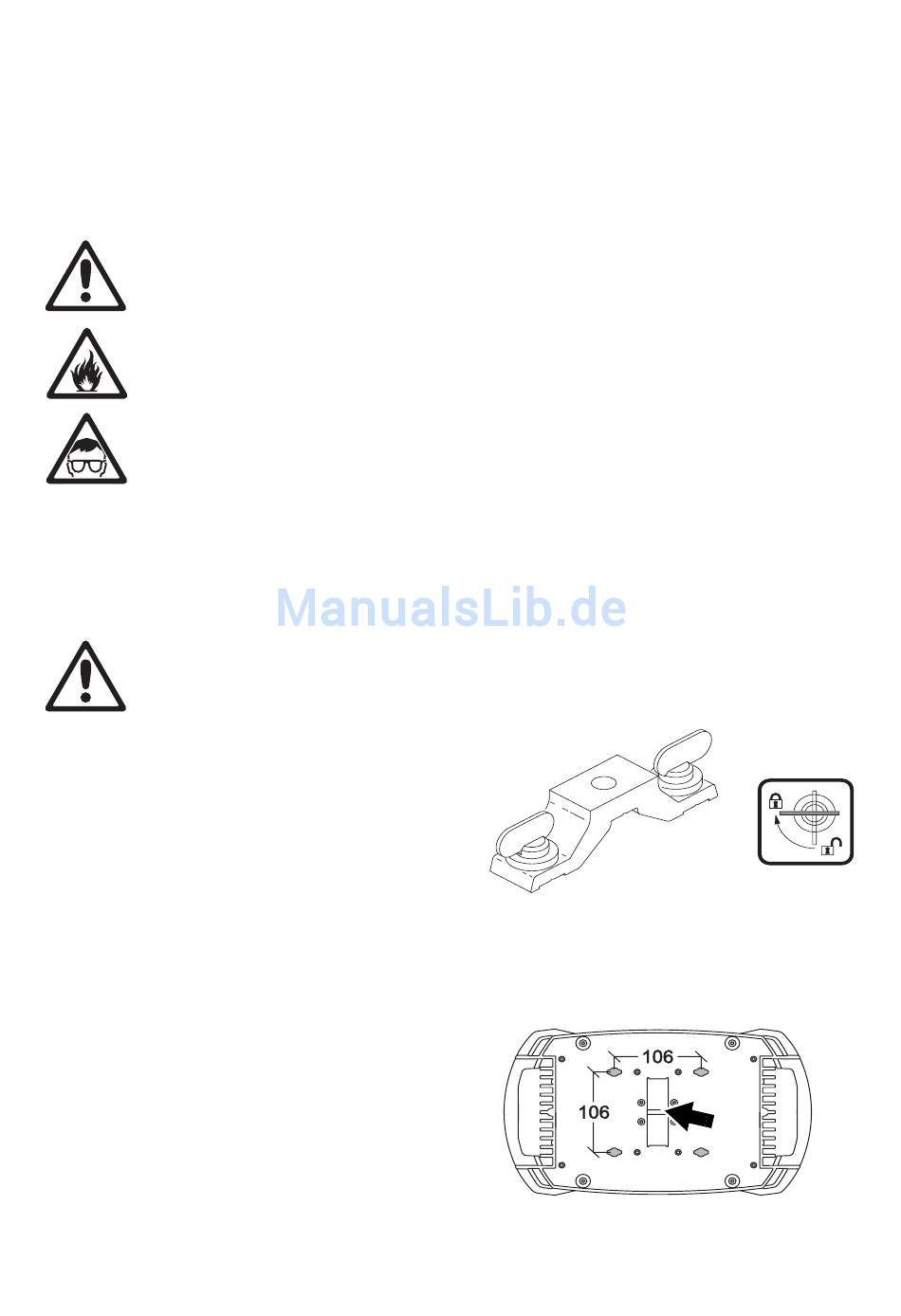

Bild 2: Schnellverschlüsse
Bild 3: Ankerpunkt für das Sicherungsseil
