8 Die Steckerleiste muss gerade und mit den Dreiecken nach innen weisend montiert werden.
9 Montieren Sie die seitliche Abdeckung.
Montage der Flügeltore
Warnung
Aus Sicherheitsgründen empfehlen wir, die Montage nicht an in Traversen befestigten
Geräten durchzuführen.
1 Stellen Sie die richtige Linsenoption am MAC 2000 Wash ein (Details finden Sie im Handbuch des MAC
2000 Wash, P/N 35060114). Wenn die PC-Linse installiert ist, verwenden Sie die Einstellung
PE RS > bd L >P C L
2 Trennen Sie den MAC 2000 Wash allpolig vom Netz.

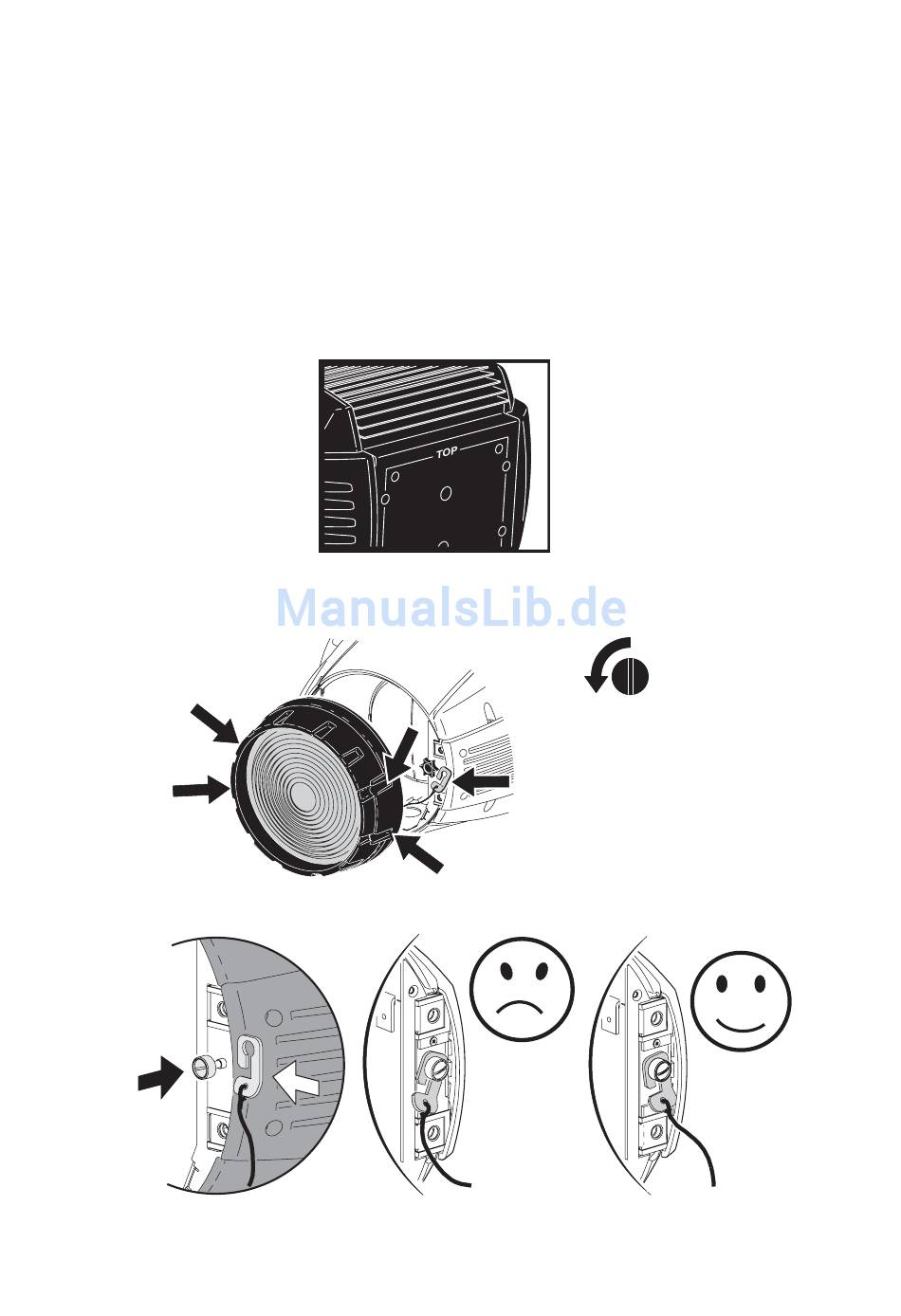

3 Blockieren Sie den Scheinwerferkopf in der horizontalen Position ('top' nach oben weisend).
4 Entfernen Sie, wenn vorhanden, die Frontlinse des MAC 2000 Wash, indem Sie die vier
Schnellverschluss-Schrauben eine Viertelumdrehung lösen, die Linse mit Halter nach vorne abnehmen und
das Sicherungsseil lösen.
5 Montieren Sie das Sicherungsseil des Flügeltors am MAC 2000 Wash und ziehen Sie die Rändelschraube
fest. Das Sicherungsseil und der Montagewinkel müssen außerhalb des optischen Pfads verlaufen.
. Für alle anderen Linsen verwenden Sie die Einstellung
Montage und Betrieb des Flügeltors
P E RS >b d L> dF L
.
5
