LOKALISIERUNG DER HAUPTBESTANDTEILE DER MASCHINE

1
2
3
1
9
4
7
37
38
10

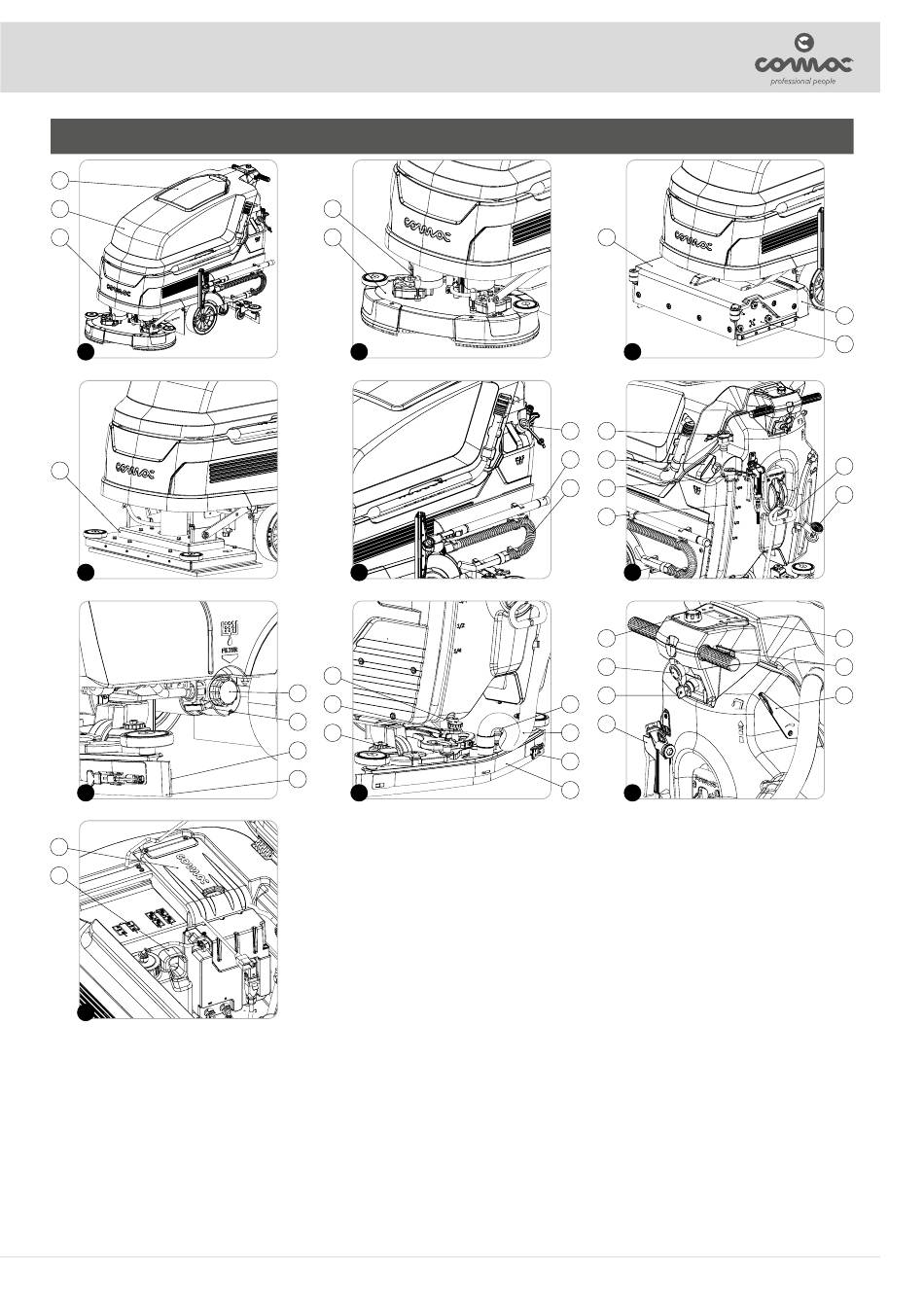

Die Hauptbestandteile der Maschine sind:
1. Schmutzwassertankdeckel (Abb. 1).
2. Schmutzwassertank (Abb. 1).
3. Reinigungsmitteltank (Abb. 1).
4. Sperrbolzen Bürstenhalter-Plattendrehung (Abb. 2).
5. Bürstenkopf Schrubbausführung (Abb. 2).
6. Bürstenkopf Kehrausführung (Abb. 3).
7. Kehrgutbehälter (Abb. 4).
8. Abdeckung vordere Bürste (Abb. 3).
9. Bürstenkopf Orbitalausführung (Abb. 4).
10. Ablaufschlauch Schmutzwassertank (Abb. 5).
11. Verlängerungsrohr Sauglanzenkit, SST-Ausführung (Abb. 5).
12. Saugrohr Sauglanzenkit, SST-Ausführung (Abb. 5).
4
5
2
5
23
19
24
20
25
21
22
8
5
6
3
10 13
11 14
12 15
16
6
30
31
32
26
33
27
28
29
9
13. Schlauch zum schnellen Befüllen des Reinigungsmitteltanks
(Abb. 6).
14. Dosierverschluss Füllstutzen Reinigungsmitteltank (Abb. 6).
15. Füllstandanzeige (Rohr) Reinigungsmitteltank (Abb. 6).
16. Füllstandanzeige (Kugel) Reinigungsmitteltank (Abb. 6).
17. Saugfuß-Steuerhebel (Abb. 6).
18. Bürstenkopf-Steuerpedal, Ausführungen ohne PM (Abb. 6).
19. Reinigungslösungsfilter (Abb. 7).
20. Steuerhebel Elektrobremse des Antriebsmotors (Abb. 7).
21. Vorderer Gummi Saugfußgestell (Abb. 7).
22. Hinterer Gummi Saugfußgestell (Abb. 7).
23. Feststellknauf Einstellhebel für die Neigung des Saugfußgestells
(Abb. 8).
24. Einstellhebel für die Neigung des Saugfußgestells (Abb. 8).
25. Knauf für die Höhenverstellung des Saugfußgestells (Abb. 8).
26. Knauf zum Arretieren des Saugfußgestells (Abb. 8).
27. Knauf zum Arretieren des unteren Saugfußgestells (Abb. 8).
28. Entriegelungshebel für hintere Gummileiste (Abb. 8).
29. Befestigungsleiste für hinteren Gummi (Abb. 8).
30. Bedientafel (Abb. 9).
31. Notfall-Pilztaster (Abb. 9).
32. Versperrbarer Hauptschalter (Abb. 9).
33. Pistolen-Kit für Tankreinigung, SST-Ausführung (Abb. 9).
34. Kontrolldisplay (Abb. 9).
35. Totmannhebel (Abb. 9).
36. Hahn-Steuerhebel für Reinigungslösung (Abb. 9).
37. Eingebautes Ladegerät, Ausführungen mit integriertem Ladegerät
(Abb. 10).
38. Kanister für chemisches Produkt, CDS-Ausführungen (Abb. 10).
7
8
17
18
34
35
36
