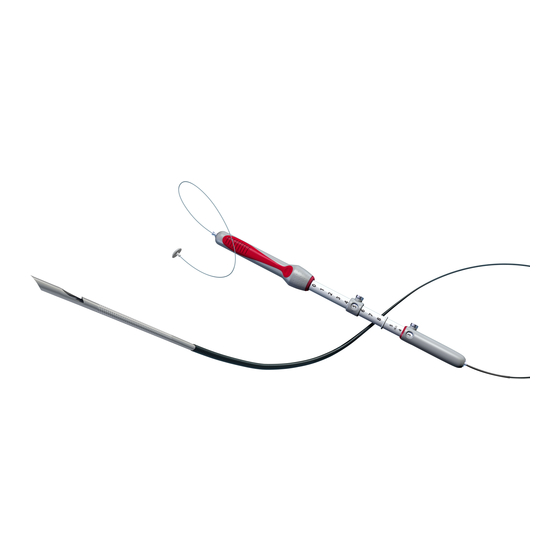

COOK Medical EchoTip ProCore Kurzanleitung

EchoTip ProCore
E N D O B R O N C H I A L H D U LT R A S O U N D B I O P S Y N E E D L E
Systemvorbereitung 1
OPTIONAL – bei Verwendung einer Spritze für
die Biopsie
Zur Vorbereitung der Spritze bei geöffnetem
Absperrhahn die Kolbensperren herunterdrücken
und den Kolben vollständig in die Spritze
vorschieben. Den Absperrhahn schließen und
den Kolben bis zur gewünschten Einstellung
zurückziehen. Hierbei entsteht ein Vakuum.
Schritt 2
Die Länge der Schleuse durch Lösen der
Feststellschraube am verschiebbaren
Schleuseneinsteller und anschließendes
Bewegen wie gewünscht einstellen. Dann
die Feststellschraube festziehen und dabei
sicherstellen, dass sich die Schleuse aus dem
Arbeitskanal des Endoskops herausbewegt hat.
M E D I C A L
®
Systemvorbereitung 2
NUR FÜR OLYMPUS-ANWENDER
Den Adapter in der geöffneten Position so auf
den Arbeitskanal des Endoskops schieben,
dass die Grundplatte des Adapters unter
den Metallansatz des Arbeitskanals gleitet.
Den Adapter schließen und darauf achten,
dass er arretiert ist.
Schritt 3
Die Ausfahrlänge der Kanüle durch Lösen
der Feststellschraube am Sicherheitsring und
anschließendes Vorschieben, bis die gewünschte
Referenzmarkierung im Sichtfenster zu sehen ist,
wie gewünscht einstellen. Die Kanüle bis an den
gewünschten Zielort vorschieben.
K U R Z A N L E I T U N G
Schritt 1
Den gewünschten Zielort ermitteln. Vor dem
Einsetzen in das Endoskop sicherstellen, dass
die Kanüle in die Schleuse zurückgezogen ist.
Das Instrument in das Endoskop vorschieben,
bis sich die Anschlüsse berühren. Das Instrument
durch Drehen des Griffs im Uhrzeigersinn am
Arbeitskanal-Port anbringen.
Schritt 4
Für die Biopsie können die üblichen Techniken
mit einer Vakuumspritze oder nach Wunsch
andere Techniken, mit oder ohne Verwendung
des Mandrins, angewendet werden.
Den Mandrin durch sanftes Ziehen am Ansatz des
Mandrins entfernen. Den Mandrin aufbewahren,
falls später eine weitere Biopsie benötigt
wird. Bei Verwendung einer Spritze Schritt
4.5 durchführen.
