6.2 Anschließen des PCs an der VARI-Einheit
Der PC, auf dem die VariControl-Software ausgeführt wird, muss unter Verwendung der USB-
RS-485-Schnittstelle und -Kabel aus dem Lieferumfang des VARI-CS Configuration Set an die
VARI-Basiseinheit angeschlossen werden. Falls die vordere Abdeckung der VARI-Basiseinheit
nicht bereits abgenommen wurde, um eine Erweiterungseinheit zu montieren, nehmen Sie sie
nun unter Verwendung des Werkzeugs zum Entfernen des Gitters ab. Entfernen Sie die sechs
Schneidschrauben, mit denen die Abdeckplatte des Anschlussfachs befestigt ist, und heben
Sie die Abdeckung ab. Siehe Details zu den Steckverbindern und zur Verdrahtung, Seite 28 .
Die Schnittstelle verfügt über zwei Steckverbinder. Einer davon ist ein USB-Steckverbinder,
der unter Verwendung des mitgelieferten USB-Kabels an einen USB-Port am PC angeschlossen
wird. Der andere ist ein 5-poliger Phoenix-Steckverbinder, der unter Verwendung des ebenfalls
mitgelieferten, 5 m langen Phoenix-Phoenix-Kabels an den Eingang der RS-485-
Netzwerkverbindung an der VARI-Basiseinheit angeschlossen werden muss (siehe Abschnitt
RS-485-Netzwerkeingang (8) und -durchschleifung (9), Seite 33 ). Um den
Konfigurationsvorgang ausführen zu können, muss der VARI-Lautsprecher mit dem Stromnetz
verbunden sein. Stellen Sie daher eine Verbindung zur Netzstromversorgung her, bevor Sie
fortfahren.

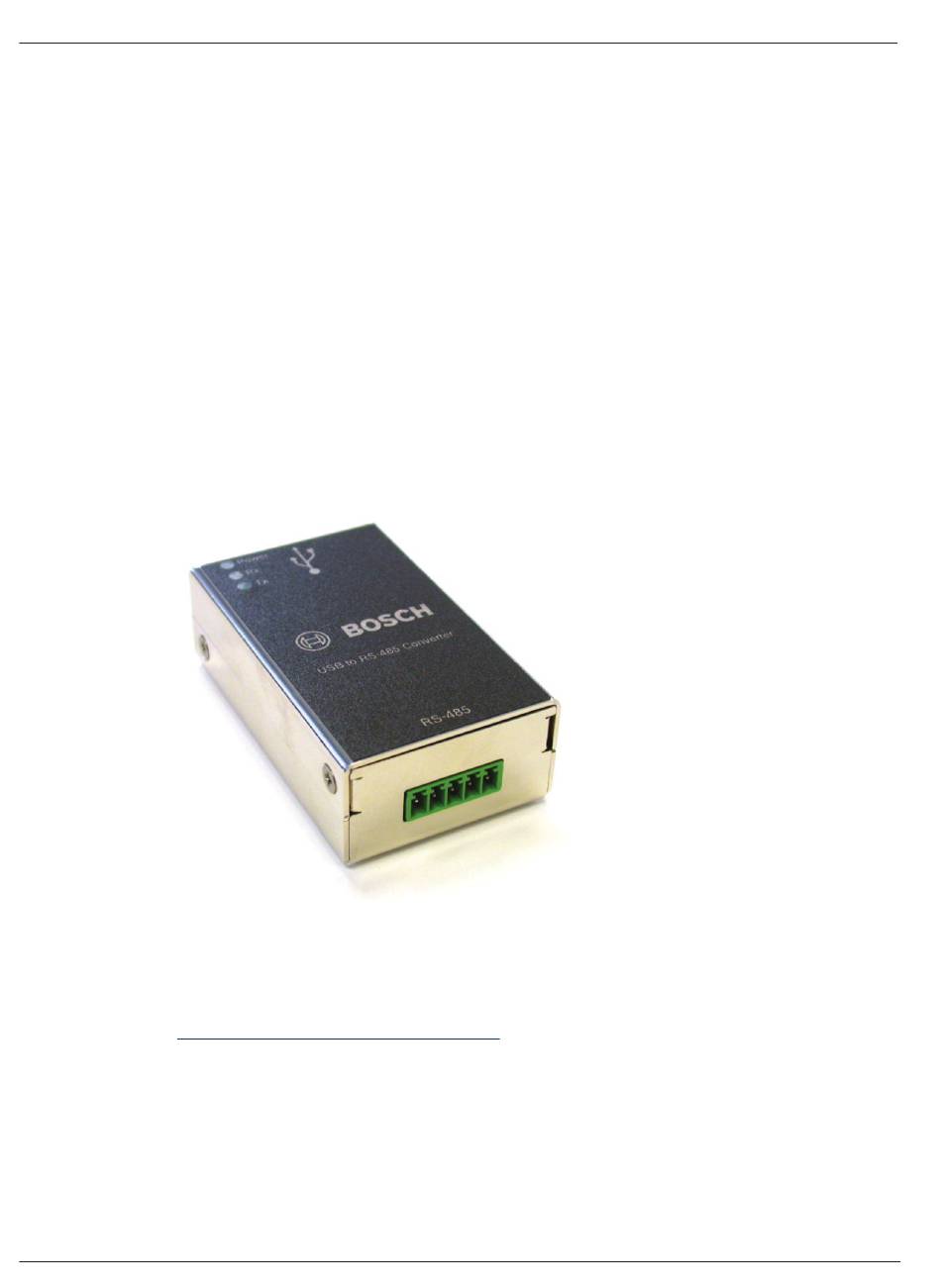

Adapter USB auf RS485
Abbildung 6.2: Adapter USB auf RS485
Der Adapter von USB auf RS485 des VARI‑CS enthält integrierte Schaltkreise von Future
Technology Devices International Ltd. Die Treibersoftware für diesen Adapter kann unter
folgender Adresse heruntergeladen werden:
http://www.ftdichip.com/Drivers/VCP.htm
