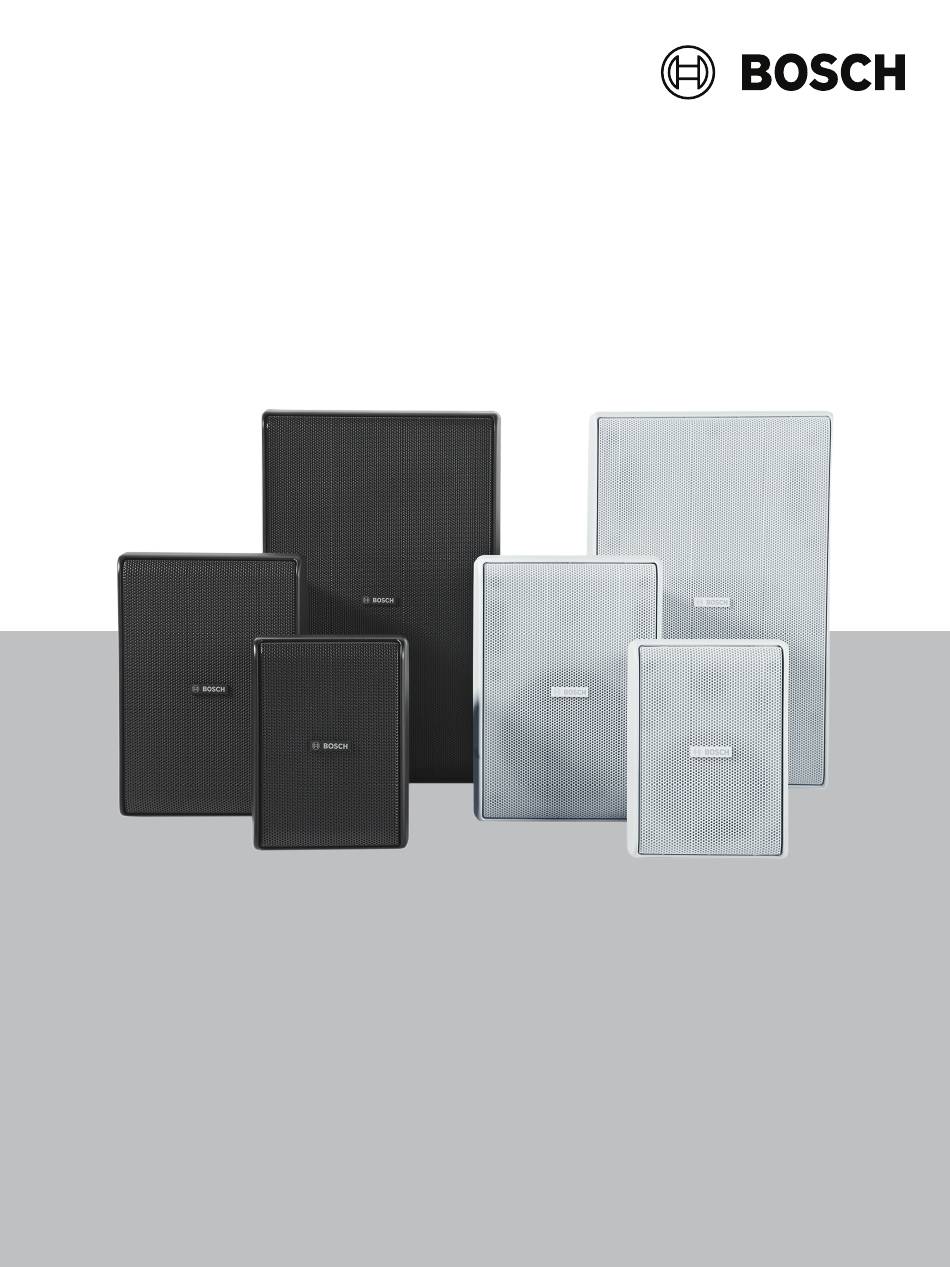

- Seite 1 LB20 Premium Cabinet Loudspeakers Installationshandbuch...
- Seite 3 Installation und Verkabelung Installieren des Lautsprechers Verkabelung 4.2.1 Verkabelung der Wandhalterung 4.2.2 Alternativer Euroblock-Anschluss Leistungsabgriffe am Transformator 4.3.1 LB20-PC15-4 Aufbaulautsprecher, 70/100 V 4.3.2 LB20-PC30-5 Aufbaulautsprecher, 70/100 V 4.3.3 LB20-PC60-8 Aufbaulautsprecher, 70/100 V Austauschen des Logos Fehlerbehebung Technische Daten LB20-PC40-4/LB20-PC15-4 Aufbaulautsprecher 6.1.1...
- Seite 4 Wege sowie durch Fotokopieren, Aufzeichnen oder andere Methoden. Informationen darüber, wie Sie eine Genehmigung für den Nachdruck oder die Verwendung von Auszügen einholen, erhalten Sie von Bosch Security Systems, Inc 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V.
- Seite 5 LB20 Premium Cabinet Loudspeakers Sicherheitshinweise | de Alle Inhalte, einschließlich der technischen Daten, Daten und Abbildungen in diesem Handbuch, können ohne Vorankündigung geändert werden. Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 6 LB20-PC30-5D 5-Zoll-Wandaufbaulautsprecher, 70/100 V, schwarz, 2 Stk. LB20-PC30-5L 5-Zoll-Wandaufbaulautsprecher, 70/100 V, weiß, 2 Stk. 8 Zoll LB20-PC90-8D 8-Zoll-Wandaufbaulautsprecher, 8 Ohm, schwarz, 2 Stk. LB20-PC90-8L 8-Zoll-Wandaufbaulautsprecher, 8 Ohm, weiß, 2 Stk. LB20-PC60-8D 8-Zoll-Wandaufbaulautsprecher, 70/100 V, schwarz, 2 Stk. LB20-PC60-8L 8-Zoll-Wandaufbaulautsprecher, 70/100 V, weiß, 2 Stk. 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 7 Vielzahl von Anwendungen zur Aufbaumontage. Diese Breitbandlautsprecher (mit Ausnahme von LB20-PC60EW-5) enthalten die einzigartige und innovative Halterung von Bosch Security Systems, Inc, die Ihnen die Montage erleichtert. Diese Halterung ermöglicht eine horizontale 90°-Drehung und eine vertikale 45°- Drehung. Sie ist bereits vormontiert und lässt sich problemlos an Wänden und Decken anbringen.
- Seite 8 Tabelle 3.1: Bauteilliste für Lautsprecher ohne Transformator E (x2) C (x2) A (x2) B (x2) F (x2) G (x2) H (x2) Abbildung 3.1: Bauteilliste für Lautsprecher ohne Transformator Element Anzahl Bauteil Lautsprecher mit montierten Lautsprecherhalterungen 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 9 E (x2) B (x2) C (x2) A (x2) J (x2) K (x8) F (x2) G (x2) H (x2) Abbildung 3.2: Bauteilliste für Lautsprecher mit Transformator Produktinformationen Element Beschreibung Lautsprecherfrontgitter Mini-Wasserwaage Wandhalterung Sicherheitskabelschlaufe Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 10 LB20 Premium Cabinet Loudspeakers Element Beschreibung Bündige Anschlussabdeckung Öffnung für das Audiokabel Verriegelungsbolzen Audioanschluss Öffnung für die Sicherheitsschraube der Halterung Lautsprecherhalterung Tabelle 3.3: Produktinformationen für alle Modelle Abbildung 3.3: Produktinformationen (Darstellung von Modell LB20-PC75-5/LB20-PC30-5) 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 11 Installieren Sie vier Befestigungsschrauben, um die Wandhalterung an der Wand zu befestigen. Schließen Sie die Kabel an die Audioanschlüsse der Halterung an, wie im Abschnitt zur Verdrahtung dargestellt. Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 12 Ziehen Sie den Verriegelungsbolzen mit dem Innensechskantschlüssel fest (im Lieferumfang enthalten). Wir empfehlen Ihnen, einen Innensechskantschlüssel mit einem längeren Griff (sofern verfügbar) zu verwenden, damit die zum Erzielen des empfohlenen Drehmoments 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 13 Schieben Sie die Lautsprecherhalterung auf die Wandhalterung. Schieben Sie die Lautsprecherhalterung nach unten, um die Halterung an der Wandhalterung zu fixieren. Dadurch wird die Halterung befestigt und ein elektrischer Anschluss hergestellt. Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 14 Lautsprecher vom Sicherheitspunkt auf der Rückseite sicher an einer sekundären Montagestruktur am Gebäude zu befestigen. Vorsicht! Der Sicherheitspunkt (Hilfsstützring) ist nicht für die primäre Aufhängung des Lautsprechers vorgesehen. Der Sicherheitspunkt sollte nur als sekundärer Sicherheitspunkt verwendet werden. 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 15 Sicherheitskabel für die Oberflächenmontage des Lautsprechers Das Sicherheitskabel sollte mit so wenig Spiel wie möglich installiert werden. Weniger als 1 Zoll (25,4 mm) ist vorzuziehen. Abbildung 4.1: Redundanter Sicherungshängepunkt – 4 Zoll (links), 5 Zoll (Mitte), 8 Zoll (rechts) Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 16 Abbildung 4.4: Verkabelung der Wandhalterung – Vorderansicht 4.2.2 Alternativer Euroblock-Anschluss Hinweis! Diese Anweisungen gelten für die Lautsprecher mit und ohne Transformator (Modell mit Transformator dargestellt). Verfügbar für alle Modelle (außer LB20-PC15-4). 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 17 Ziehen Sie alle vier Schrauben fest an, um die Wetterabdeckung zu befestigen. Vergewissern Sie sich, dass die Wetterabdeckung sicher befestigt ist. Passen Sie die Drahtlänge an. Ziehen Sie die Kabelverschraubung (C) fest. 10. Justieren Sie die horizontale oder vertikale Lautsprecherposition erneut. Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 18 Leistungsabgriffe am Transformator Sie können die Betriebsart für alle Modelle mit Transformator auswählen. Für das Modell LB20-PC15-4 können Sie den Leistungsabgriff für den 70-V/100-V-Betrieb mithilfe des Brückensteckers im Euroblock im Eingangsfach einstellen. Für die Modelle LB20-PC30-5 und LB20-PC60-8 können Sie die Betriebsart (70 V/100 V/8 Ohm) und die Leistungsabgriffe mithilfe des Drehschalters im Eingangsfach einstellen.
- Seite 19 Die Sicherheitsschraube (A) ist im vorherigen Schritt dargestellt. Bringen Sie die bündige Anschlussabdeckung (B) an. 4.3.3 LB20-PC60-8 Aufbaulautsprecher, 70/100 V Konfigurieren der Transformatoreinstellungen Gehen Sie wie folgt vor, um die Transformatoreinstellungen zu konfigurieren: Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 20 Ein zusätzliches Logo ist im Lieferumfang enthalten; es wird der horizontale Einbau gezeigt. Gehen Sie wie folgt vor, um das Logos auszutauschen: Entfernen Sie das vorhandene Logo. Reinigen Sie die Fläche mit Alkohol. Richten Sie das Logo mit der quadratischen Führung aus. 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 21 LB20 Premium Cabinet Loudspeakers Installation und Verkabelung | de Entfernen Sie das Schutzpapier. Setzen Sie das Logo ein. Drücken Sie fest darauf, um sicherzustellen, dass das Logo an Ort und Stelle bleibt. Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 22 Treten Störgeräusche auf, ohne dass Audio wiedergegeben wird, Störgeräusche wie Verstärker oder liegt dies vermutlich an der Signalkette der Elektronik. Überprüfen Brummen und fehlerhaftes anderes Sie jede Komponente, um das Problem zu isolieren. Rauschen Gerät 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 23 LB20 Premium Cabinet Loudspeakers Fehlerbehebung | de Problem Mögliche Ursachen Aktion Schlechte Erdung Überprüfen und korrigieren Sie die Systemerdung nach Bedarf. oder Erdschleife Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 24 Lautsprecher bei einer verteilten Leitung. Max. Leitungsquerschnitt 2,5 mm (12 AWG) Umgebungsbedingungen: IP54 (gemäß IEC 60529) Farbe: Schwarz oder Weiß Abmessungen (H x B x T): 193 x 140 x 120 mm Nettogewicht: 1,5 kg 1,8 kg Versandgewicht: 5 kg 5,4 kg (Paar) 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 25 140.0 mm [5.51 in] 119.6 mm [4.71 in] 193.0 mm [7.60 in] 185.4 mm [7.30 in] Abbildung 6.1: Abmessungen des LB20-PC40-4/LB20-PC15-4 6.1.2 Frequenzgang und Impedanz Abbildung 6.2: Frequenzgang und Impedanz des LB20-PC40-4/LB20-PC15-4 Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 26 255 x 180 x 154 mm Nettogewicht: 2,7 kg 3,2 kg Versandgewicht (Paar): 6,7 kg 7,9 kg Enthaltenes Zubehör: Montagehalterung und 5-mm-Innensechskantschlüssel Gelieferte Menge: Halbraum (Wandmontage) Halbraum (an der Wand) durchschn. 100 Hz bis 10 kHz, 1 W Ohne Halterungen. 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 27 180.0 mm [7.09 in] 153.5 mm [6.04 in] 255.1 mm [10.04 in] 242.1 mm [9.53 in] Abbildung 6.3: Abmessungen des LB20-PC75-5/LB20-PC30-5 6.2.2 Frequenzgang und Impedanz Abbildung 6.4: Frequenzgang und Impedanz des LB20-PC75-5/LB20-PC30-5 Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 28 390 x 250 x 224 mm Nettogewicht: 5,1 kg 5,8 kg Versandgewicht (Paar): 13,0 kg 14,8 kg Enthaltenes Zubehör: Montagehalterung und 5-mm-Innensechskantschlüssel Gelieferte Menge: Halbraum (Wandmontage) Halbraum (an der Wand) durchschn. 100 Hz bis 10 kHz, 1 W Ohne Halterungen. 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 29 250.0 mm [9.84 in] 224.3 mm [8.83 in] 390.2 mm [15.36 in] 312.1 mm [12.29 in] Abbildung 6.5: Abmessungen des LB20-PC90-8/LB20-PC60-8 6.3.2 Frequenzgang und Impedanz Abbildung 6.6: Frequenzgang und Impedanz des LB20-PC90-8/LB20-PC60-8 Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 30 | Abmessungen der Wandhalterung LB20 Premium Cabinet Loudspeakers Abmessungen der Wandhalterung Die Maße der Wandhalterung sind nicht maßstabsgetreu und dienen nur als Referenz. Abmessungen der LB20-PC40-4/LB20-PC15-4 Wandhalterungen 15.9 mm 15.9 mm [0.6 in] [0.6 in] 4x ∅4.5 mm [4x ∅0.177 in] 117.0 mm...
- Seite 31 [0.8 in] [0.8 in] 4x ∅4.5 mm [4x ∅0.177 in] 156.0 mm 127.0 mm [6.1 in] [5.0 in] ∅8.0 mm [∅0.315 in] 21.0 mm [0.83 in] 69.1 mm [2.72 in] Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 32 | Abmessungen der Wandhalterung LB20 Premium Cabinet Loudspeakers 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 33 LB20 Premium Cabinet Loudspeakers Abmessungen der Wandhalterung | Bosch Security Systems B.V. 2023-08 | 03 | F.01U.345.357 Installationshandbuch...
- Seite 34 | Abmessungen der Wandhalterung LB20 Premium Cabinet Loudspeakers 2023-08 | 03 | F.01U.345.357 Bosch Security Systems B.V. Installationshandbuch...
- Seite 36 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.boschsecurity.com © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202312191441...
