de | Konfigurieren der VARI-Einheit

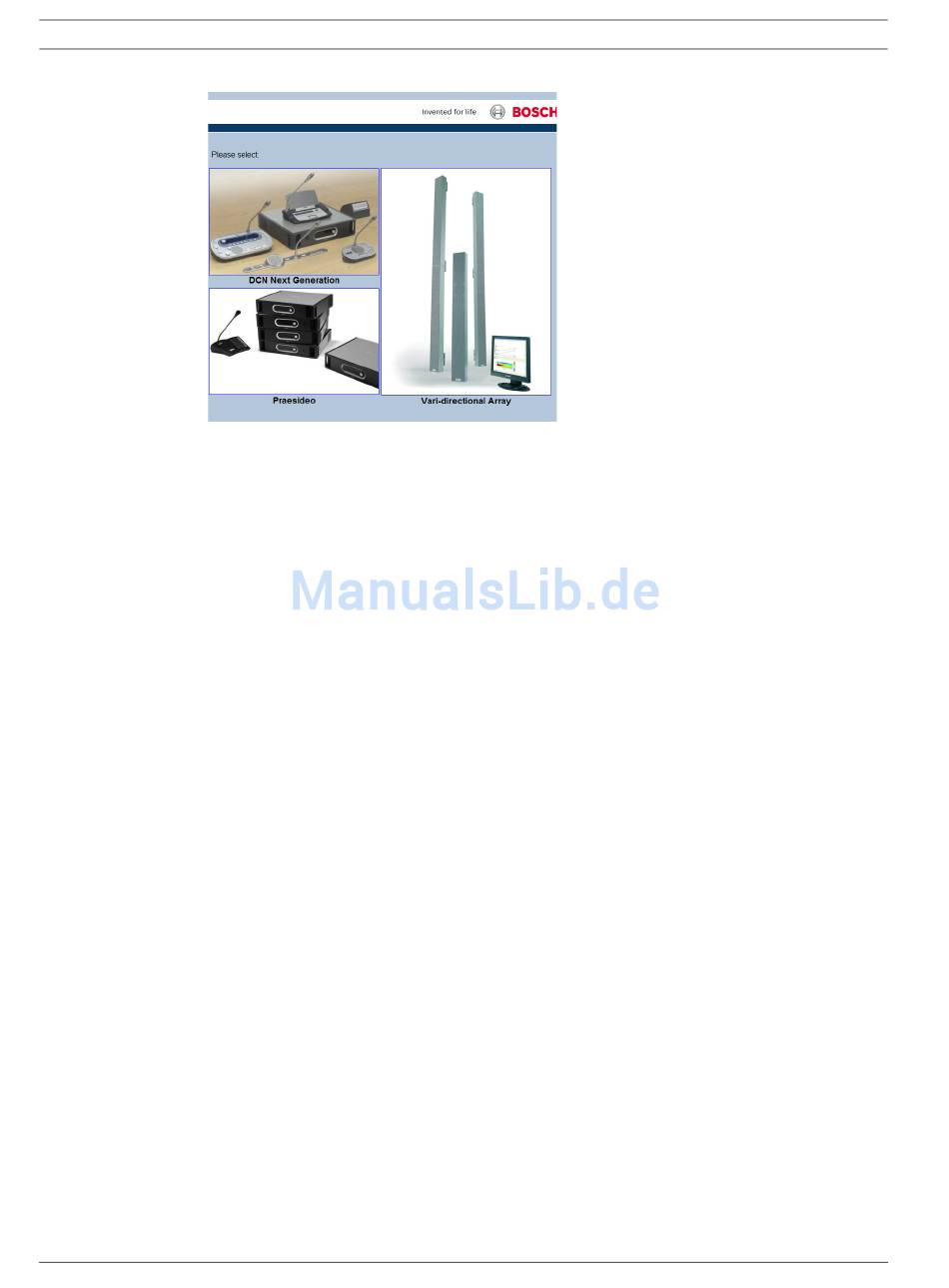

Bild 6.8 Lizenzierungs-Website von Bosch Security Systems
6.1.5
Hochrüstung
Registrierte Benutzer können die neueste Version der VariControl-Software vom VariControl
Activation Center herunterladen. Von dort aus ist es auch möglich, eine Lizenz auf einen
anderen PC zu verschieben.
Beim Aktualisieren von einer früheren Version von VariControl wird empfohlen, die Dateien in
den Unterordnern Settings, DDA, Scenes und OffLine des Installationsordners sowie den
Datenordner (sofern vorhanden) zu sichern. Alle Änderungen, die am Inhalt der default-
Dateien in diesen Ordnern vorgenommen wurden, gehen verloren; diese Dateien werden
während des Installationsvorgangs überschrieben. Der standardmäßige Installationsordner
ist:
[Programme-Ordner]\BOSCH\VariControl User.
Der standardmäßige Datenordner ist:
[Eigene Dokumente]\BOSCH\VariControl.
Dieser Datenordner wird während der ersten Programmausführung von VariControl erstellt
und mit Dateien aus dem Installationsordner aufgefüllt.
6.2
Anschließen des PCs an der VARI-Einheit
Der PC, auf dem die VariControl-Software ausgeführt wird, muss unter Verwendung der USB-
RS-485-Schnittstelle und -Kabel aus dem Lieferumfang des VARI-CS Configuration Set an die
VARI-Basiseinheit angeschlossen werden. Falls die vordere Abdeckung der VARI-Basiseinheit
nicht bereits abgenommen wurde, um eine Erweiterungseinheit zu montieren, nehmen Sie sie
nun unter Verwendung des Werkzeugs zum Entfernen des Gitters ab. Entfernen Sie die sechs
Schneidschrauben, mit denen die Abdeckplatte des Anschlussfachs befestigt ist, und heben
Sie die Abdeckung ab. Siehe Bild 5.1 in Abschnitt 5.
Die Schnittstelle verfügt über zwei Steckverbinder. Einer davon ist ein USB-Steckverbinder,
der unter Verwendung des mitgelieferten USB-Kabels an einen USB-Port am PC
angeschlossen wird. Der andere ist ein 5-poliger Phoenix-Steckverbinder, der unter
Verwendung des ebenfalls mitgelieferten, 5 m langen Phoenix-Phoenix-Kabels an den Eingang
der RS-485-Netzwerkverbindung an der VARI-Basiseinheit angeschlossen werden muss (siehe
Abschnitt 5.5 ).
Um den Konfigurationsvorgang ausführen zu können, muss der VARI-Lautsprecher mit dem
Stromnetz verbunden sein. Stellen Sie daher eine Verbindung zur Netzstromversorgung her,
bevor Sie fortfahren.
VARI_June-10 | V1.0 | 2010.06
Installationshandbuch
Varidirektionale Arrays
Bosch Security Systems B.V.
