de | Installation
VARI-directional array
VARI-Erweiterungseinheiten werden mit einer klappbaren Halterung geliefert, die an der
Gehäuserückseite an dessen „oberen" Ende vormontiert ist. Vor der Montage eines Line-
Arrays, das aus einer Basiseinheit und einer Erweiterungseinheit besteht, muss zuerst die
obere klappbare Halterung an der Basiseinheit neu angeordnet werden. Wenn das Line-Array
zwei Erweiterungseinheiten umfasst, muss die Halterung an der „ersten" Erweiterungseinheit
(die mit der Basiseinheit verbunden ist) in gleicher Weise neu angeordnet werden.

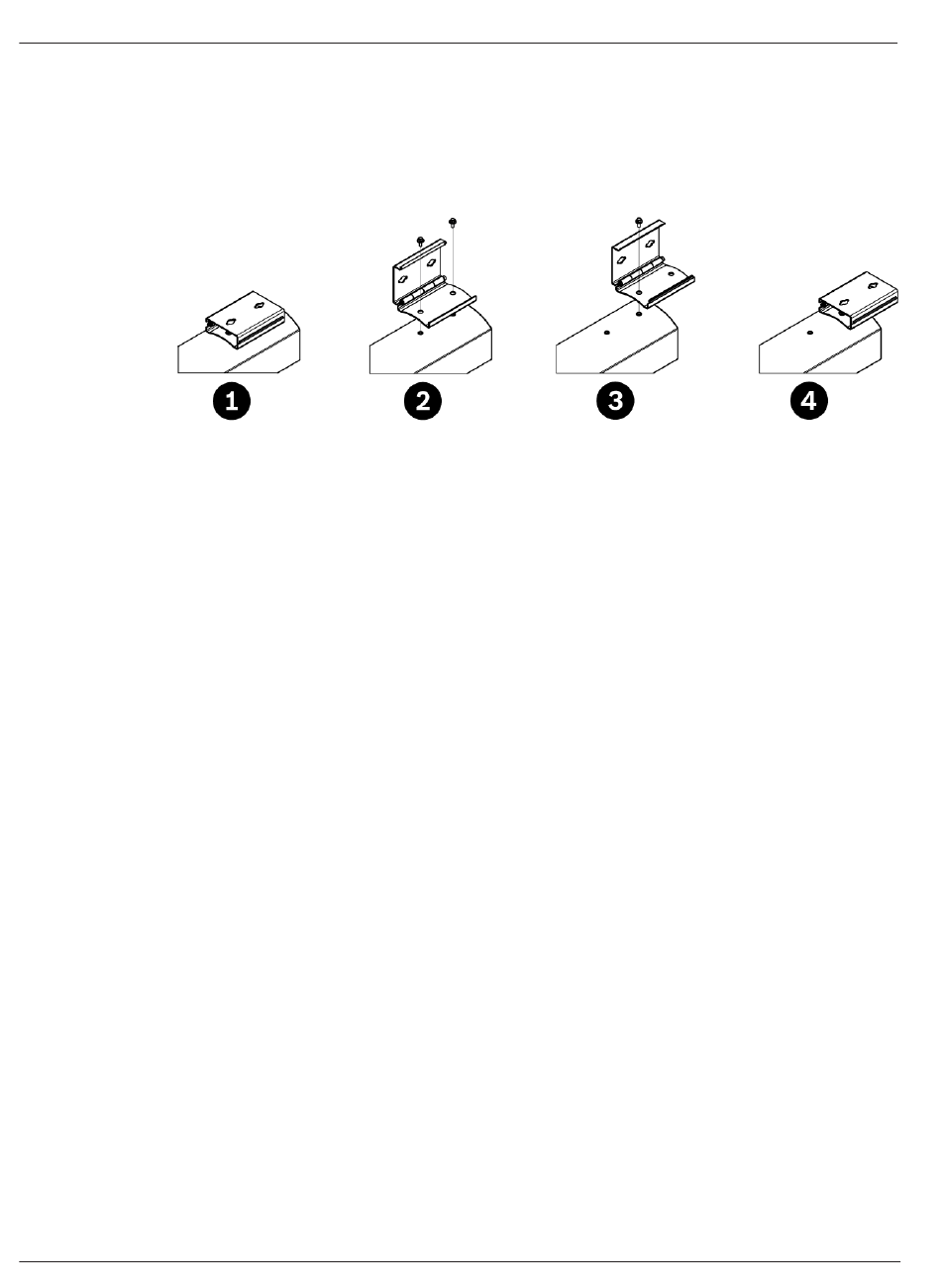

Abbildung 4.3: Neuanordnung der Halterungen
Entfernen Sie die neu anzuordnende klappbare Halterung, indem Sie die beiden
Sechskantschrauben M5 x 16 entfernen, mit denen sie an der Rückseite der Basiseinheit
befestigt ist. Klappen Sie die Halterung am Scharnier auf, um Zugang zu den Schrauben zu
erhalten. Der Abstand zwischen den beiden Gewindebohrungen im Gehäuse ist derselbe wie
derjenige zwischen der oberen Gewindebohrung an der Basiseinheit und der unteren
Gewindebohrung an der Erweiterungseinheit, wenn die Einheiten zusammengebaut werden.
Ordnen Sie die klappbare Halterung so neu an, dass sie die Verbindungsstelle der beiden
Gehäuse überlappt, und befestigen Sie sie mit den ursprünglichen M5-Schrauben. Um im Falle
einer Line-Array-Baugruppe mit zwei Erweiterungseinheiten die zweite Halterung neu
anzuordnen, ist der Vorgang identisch.
Entfernen der vorderen Abdeckung
Legen Sie die zu befestigende Erweiterungseinheit in ähnlicher Weise auf den Boden.
Entfernen Sie die vordere Abdeckung durch sanftes Anheben an den Positionen der
Rastelemente, durch die sie festgehalten wird. Verwenden Sie das hierfür vorgesehene
Werkzeug. Beachten Sie, dass die beiden Stirnflächen der Erweiterungseinheit ebenfalls zwei
M5-Bohrungen und einen mehrpoligen Steckverbinder aufweisen. Beachten Sie die
abnehmbare Abdeckplatte in der Schallwand an einem Ende der Erweiterungseinheit. Dieses
Ende muss mit der Basiseinheit verbunden werden. Richten Sie die Erweiterungseinheit
entsprechend aus.
Befestigen der Erweiterungseinheit an der Basiseinheit
Entfernen Sie die sechs Schneidschrauben, mit denen die Abdeckplatte der
Erweiterungseinheit befestigt ist, und heben Sie die Abdeckung ab. Das geöffnete Fach
ermöglicht den Zugang zu den beiden M5-Befestigungsbohrungen/-schrauben (1) an der
Unterseite.
