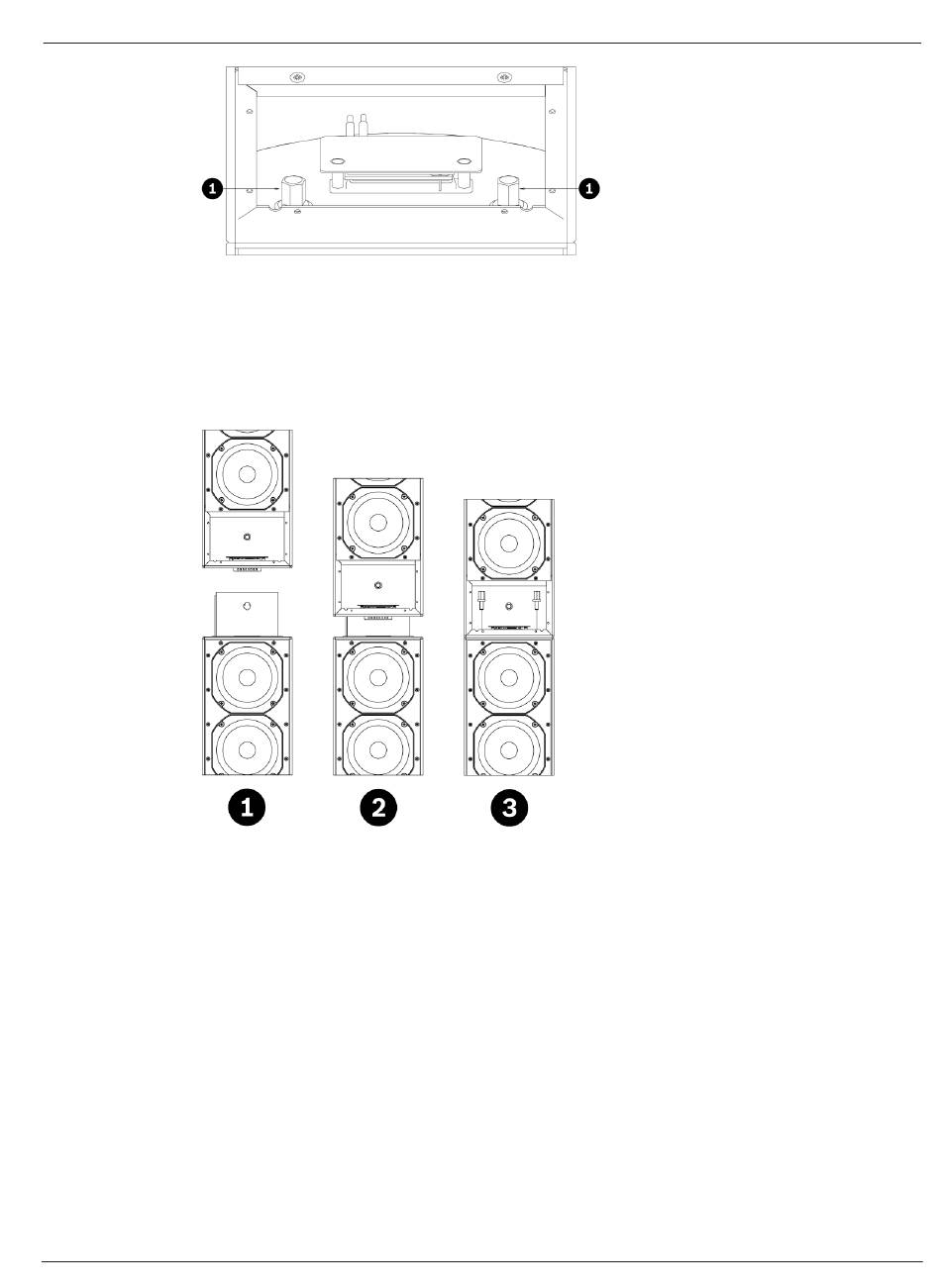

Abbildung 4.4: Zugang zu den Befestigungsschrauben
Richten Sie die Erweiterungseinheit vorsichtig zur Basiseinheit aus, und fügen Sie die beiden
mehrpoligen Steckverbinder zusammen (1, 2, 3). Bei diesem Vorgang wird möglicherweise
eine zweite Person benötigt, um die Basiseinheit festzuhalten. Die Steckverbinder dürfen erst
zusammengefügt werden, wenn die Steckkragen exakt zueinander ausgerichtet sind, um zu
vermeiden, dass Kontakte des Stiftsteckverbinders verbogen werden.
Abbildung 4.5: Zusammenfügen der Erweiterungseinheit mit der Basiseinheit
Wenn die Steckverbinder vollständig zusammengefügt sind und die Stirnflächen der beiden
Einheiten miteinander bündig sind, setzen Sie die beiden Sechskantschrauben M5 x 12 mm
(im Lieferumfang der Erweiterungseinheit enthalten) in die Bohrungen an der Unterseite der
Erweiterungseinheit (von der Innenseite aus, durch das Zugangsfach) ein, sodass sie in die
Gewindebuchsen an der Oberseite der Basiseinheit eingreifen (3). Ziehen Sie die Schrauben
mit einem Schlüssel fest. Falls eine zweite Erweiterungseinheit an der ersten zu befestigen ist,
wiederholen Sie den Vorgang. Die Bohrungen an der Oberseite der Erweiterungseinheiten
verfügen ebenso wie die Basiseinheiten über M5-Gewindebuchsen. Der Vorgang zum
Verbinden zweier Erweiterungseinheiten miteinander ist daher identisch zu dem bereits
beschriebenen Vorgang zum Verbinden einer Erweiterungseinheit mit einer Basiseinheit.
Bringen Sie die Abdeckplatte(n) für die Zugangsfächer an der/den vorderen Schallwand/-
wänden der Erweiterungseinheit(en) wieder an, und setzen Sie dann die vordere(n)
Abdeckung(en) wieder auf. Bringen Sie abschließend die Abdeckplatte des D-Sub-
Steckverbinders, die an der Oberseite der Basiseinheit entfernt wurde, an der Oberseite der
Erweiterungseinheit an (bzw. an der zweiten Erweiterungseinheit, falls montiert).
