VARI-directional array
4.3 Hinzufügen von VARI-E-Erweiterungseinheiten
Hinweis!
Wenn die VARI-Basiseinheit einzeln installiert werden soll (ohne daran befestigte VARI-
Erweiterungseinheiten), kann dieser Abschnitt des Installationshandbuchs ignoriert werden.
Wenn das zu montierende Line-Array aus einer VARI-Basiseinheit und einer VARI-E-
Erweiterungseinheit besteht, muss die Erweiterungseinheit an der Basiseinheit befestigt
werden, wie im nächsten Schritt des Installationsvorgangs beschrieben. Dies gilt natürlich
auch für Line-Arrays, die aus einer Basiseinheit und zwei Erweiterungseinheiten bestehen; die
zweite Erweiterungseinheit muss dabei an der ersten befestigt werden.
Dieser Schritt muss aus folgendem Grund als Nächstes ausgeführt werden:
1.
2.
Warnung!
Vergewissern Sie sich, dass die Basiseinheit während des mechanischen Montageablaufs
nicht an die Netzstromversorgung angeschlossen ist.
!
Die maximale physische Konfiguration der varidirektionalen Line-Arrays umfasst eine
Basiseinheit und zwei Erweiterungseinheiten. Versuchen Sie nicht, weitere
Erweiterungseinheiten hinzuzufügen.
4.3.1

Vorgehensweise zur Befestigung

Legen Sie die VARI-B- oder VARI-BH-Basiseinheit mit der Rückseite nach unten und der
Vorderseite nach oben auf eine freie, saubere und ebene Bodenfläche. Beachten Sie an der
oberen Gehäusefläche zwei Gewindebohrungen (M5) und eine kleine Platte, die mit zwei
Schrauben befestigt ist. Entfernen Sie die Platte, und bewahren Sie sie auf. Nun wird eine
mehrpolige D-Sub-Einbaubuchse sichtbar. Die beiden Gewindebohrungen dienen zur
Befestigung der Erweiterungseinheit.

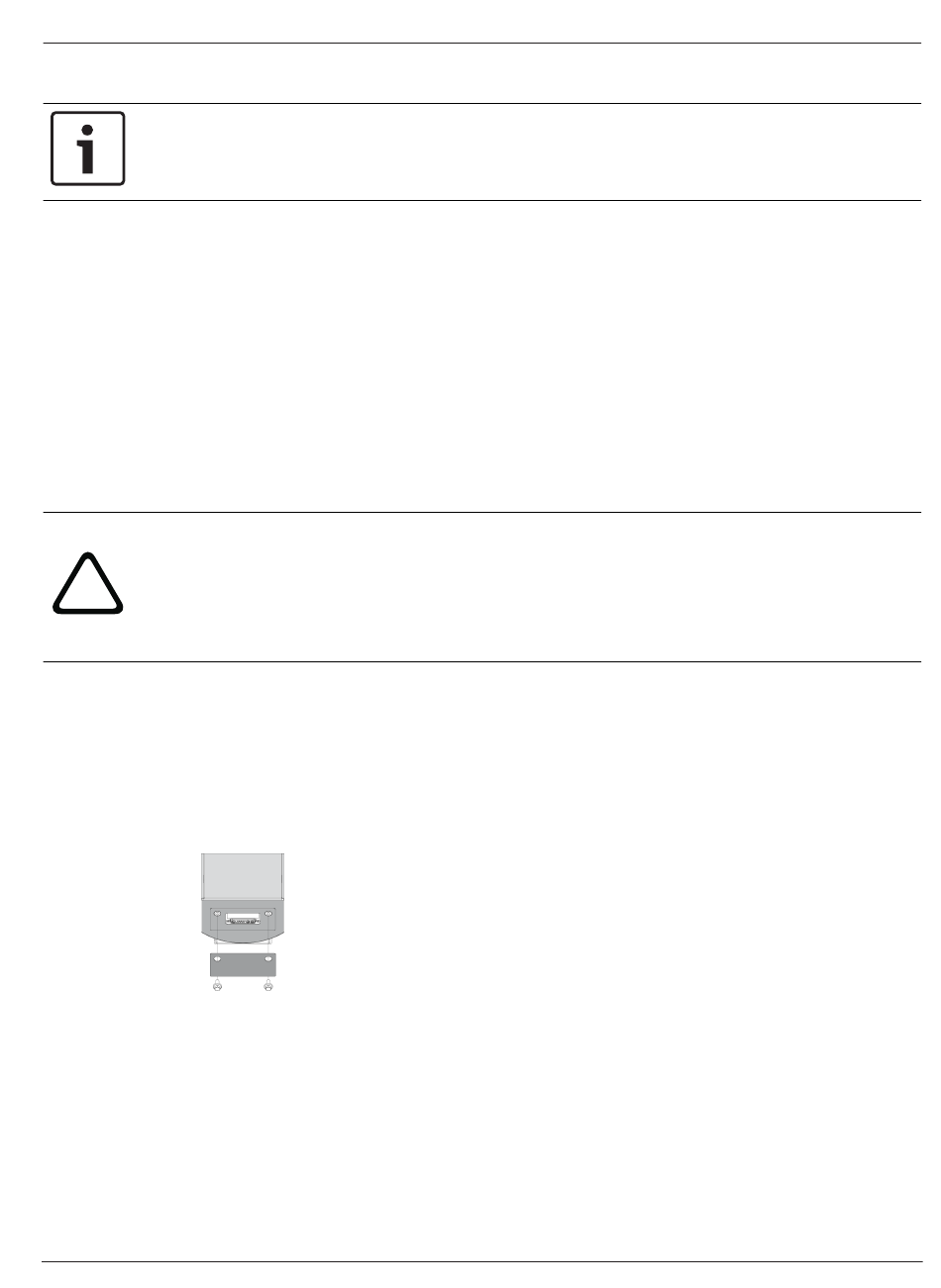

Abbildung 4.2: Entfernen der Abdeckplatte für die D-Sub-Einbaubuchse
Montagehalterungen
VARI-Basiseinheiten werden mit zwei klappbaren Halterungen geliefert, die an der
Gehäuserückseite vormontiert sind. Wenn das zu installierende Line-Array nur aus einer
Basiseinheit besteht (ohne Erweiterungseinheiten), kann die Einheit wie vorgesehen montiert
werden, ohne die Position der Halterungen zu ändern. In diesem Fall kann der nächste
Abschnitt dieses Handbuchs ignoriert werden.
Line-Arrays mit Erweiterungseinheiten – Neuanordnung der Halterungen
Bosch Security Systems B.V.
Die VariControl-Konfigurationssoftware erkennt automatisch, wie viele
Erweiterungseinheiten vorhanden sind, wenn der PC an die Basiseinheit angeschlossen
wird, um die Konfigurationsdatei hochzuladen.
Es ist mechanisch nicht möglich, Erweiterungseinheiten zu befestigen, nachdem die
Basiseinheit am Montageort montiert wurde, weil die Montagehalterungen verschoben
werden müssen, um die erweiterte Baugruppe aufzunehmen.
Installationshandbuch
Installation | de 19
2020.05 | V1.4 |
