Web-Applikation
Ableitstrom

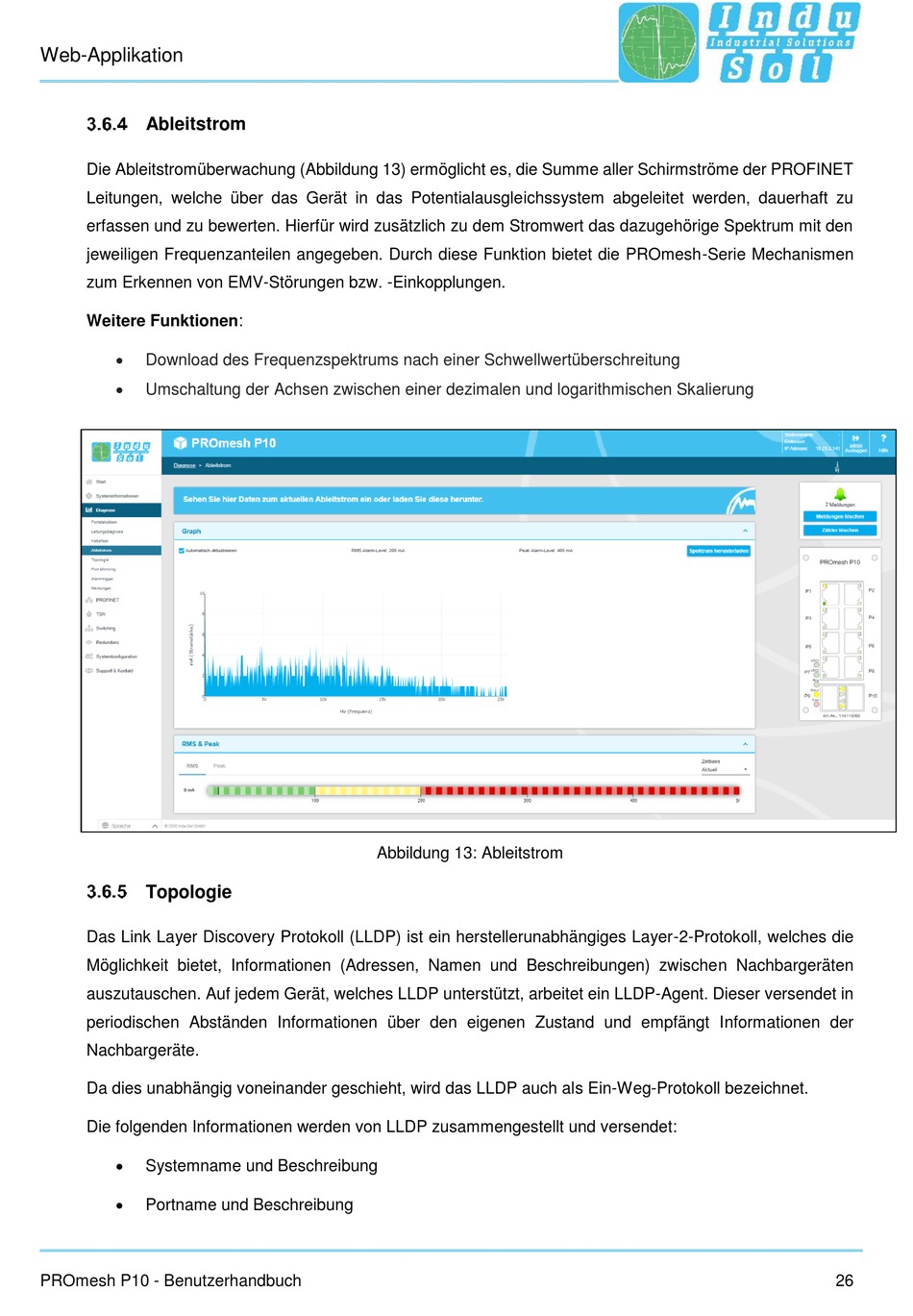

Die Ableitstromüberwachung (Abbildung 13) ermöglicht es, die Summe aller Schirmströme der PROFINET
Leitungen, welche über das Gerät in das Potentialausgleichssystem abgeleitet werden, dauerhaft zu
erfassen und zu bewerten. Hierfür wird zusätzlich zu dem Stromwert das dazugehörige Spektrum mit den
jeweiligen Frequenzanteilen angegeben. Durch diese Funktion bietet die PROmesh-Serie Mechanismen
zum Erkennen von EMV-Störungen bzw. -Einkopplungen.
Weitere Funktionen:
Download des Frequenzspektrums nach einer Schwellwertüberschreitung
Umschaltung der Achsen zwischen einer dezimalen und logarithmischen Skalierung
Topologie
Das Link Layer Discovery Protokoll (LLDP) ist ein herstellerunabhängiges Layer-2-Protokoll, welches die
Möglichkeit bietet, Informationen (Adressen, Namen und Beschreibungen) zwischen Nachbargeräten
auszutauschen. Auf jedem Gerät, welches LLDP unterstützt, arbeitet ein LLDP-Agent. Dieser versendet in
periodischen Abständen Informationen über den eigenen Zustand und empfängt Informationen der
Nachbargeräte.
Da dies unabhängig voneinander geschieht, wird das LLDP auch als Ein-Weg-Protokoll bezeichnet.
Die folgenden Informationen werden von LLDP zusammengestellt und versendet:
Systemname und Beschreibung
Portname und Beschreibung
PROmesh P10 - Benutzerhandbuch
Abbildung 13: Ableitstrom
26
