Web-Applikation
Informationen Tabelle

Port: Der Kabeltest ist für die Ports 1-8 verfügbar. Durch die Auswahl eines Ports wird die
Wiremap der angeschlossenen Verbindung angezeigt.

Status: Der Status wird aus den ermittelten Qualitätswerten der Leitungsdiagnose abgeleitet.
o
Grün: Die Leitungsqualität ist in Ordnung, es sind keine Maßnahmen erforderlich.
o
Gelb. Die Leitungsqualität ist nicht ausreichend. Die Verbindung sollte im nächsten
Wartungsintervall überprüft werden.
o
Rot: Es kann kein Datenaustausch mehr erfolgen. Wählen Sie den betreffenden Port aus
um die aktuelle Wiremap einzusehen und somit erste Informationen zur Fehlerursache
zu erhalten.

Länge: Zeigt die ermittelte Länge des Kabels an.

Speed: Zeigt die genutzte Übertragungsgeschwindigkeit des Ports an. Die
Übertragungsgeschwindigkeiten können 10Mbit/s, 100Mbit/s oder 1Gbit/s betragen.

Scan: Ermöglicht die manuelle Ermittlung der Wiremap. Für 1Gbit/s Verbindungen kann dies im
laufenden Anlagenbetrieb durchgeführt werden. Für 10Mbit/s oder 100Mbit/s Verbindungen nur
im Anlagenstillstand.
Anzeigbare Fehler Wiremap

Adernbrüche

Kurzschluss gegen eine andere Ader
PROmesh P10 - Benutzerhandbuch

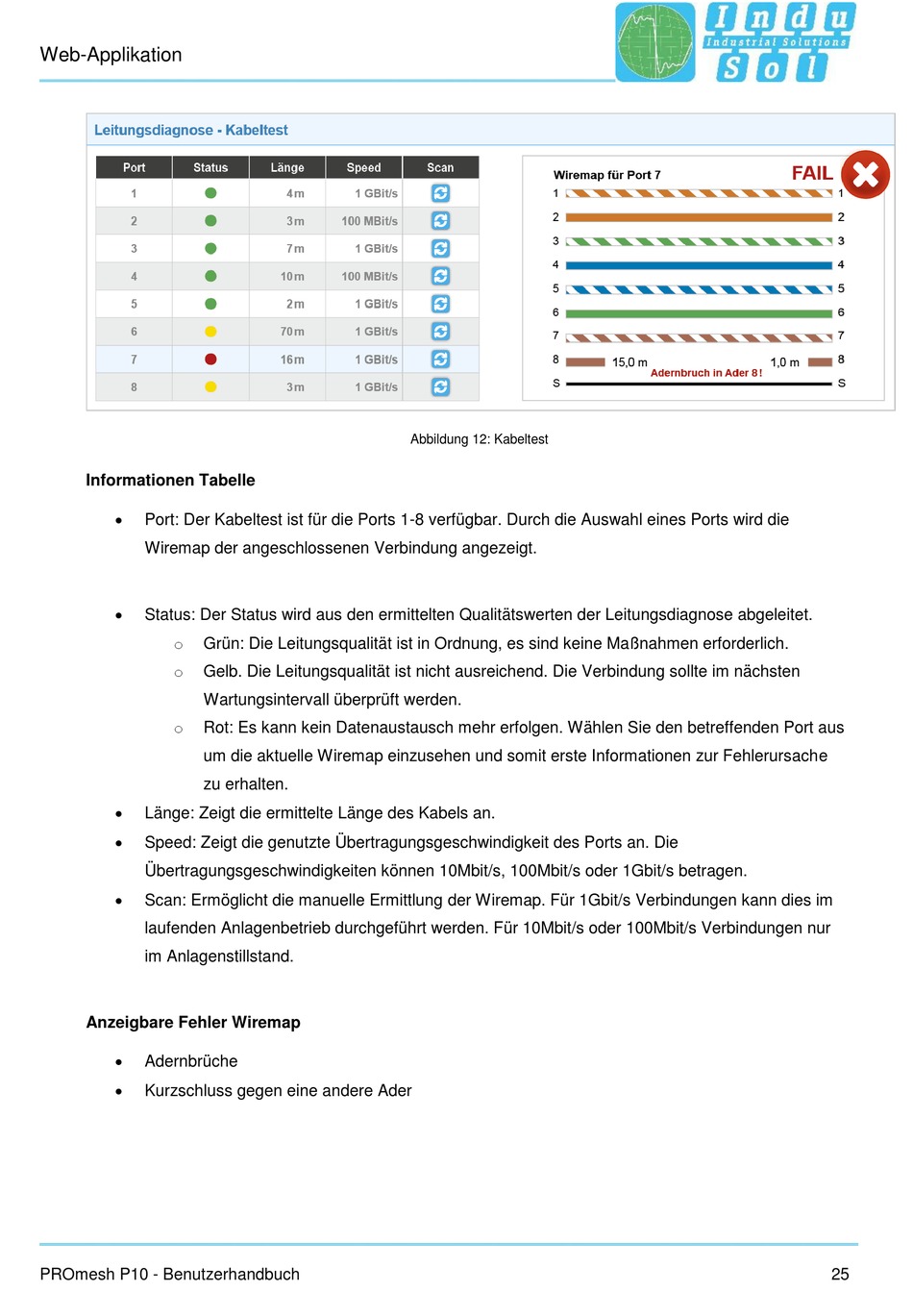

Abbildung 12: Kabeltest
