Web-Applikation

VLAN ID: Diese Identifikationsnummer ist einem VLAN eindeutig zugeordnet. VLAN IDs
zwischen 1 und 4094 sind möglich. Vergewissern Sie sich, dass die ID in Ihrem Netzwerk nicht
von einem anderen VLAN verwendet wird.

VLAN Beschreibung: Geben Sie hier den Namen für das neue VLAN ein. Maximal erlaubte
Länge des VLAN-Namens ist 50 Zeichen

Port ID: Wählen Sie aus wie sich ein Port in dem neu angelegten VLAN verhalten soll.

Status: Ist an den jeweiligen Port ein Gerät angeschlossen oder nicht.

Beschreibung: Hier ist eine nähere Erläuterung des Ports möglich.

Ignorieren: Der Port ignoriert die ID-Kennzeichnung des aktuellen VLAN und kann nicht mit
diesem VLAN kommunizieren.

Untagged: Sämtliche Ausgangsdatenpakete dieses Ports werden nicht mit einer VLAN-
Kennzeichnung versehen. Kommunikation mit dieser VLAN ID möglich.

Tagged: Sämtliche Ausgangsdatenpakete dieses Ports werden mit einer VLAN-Kennzeichnung
der zugehörigen ID versehen.

Portname: Hier wird der von Ihnen im Menü Port Konfiguration vergebene Portname angezeigt.
Hinweis: Wenn Sie Ports zu Ihrem VLAN hinzufügen, wird der untagged Ausgangsdatenverkehr dieser
Ports mit der VLAN ID Ihres VLAN getagged. Damit wird das Paket eindeutig Ihrem VLAN zugeordnet.
PROmesh P10 - Benutzerhandbuch

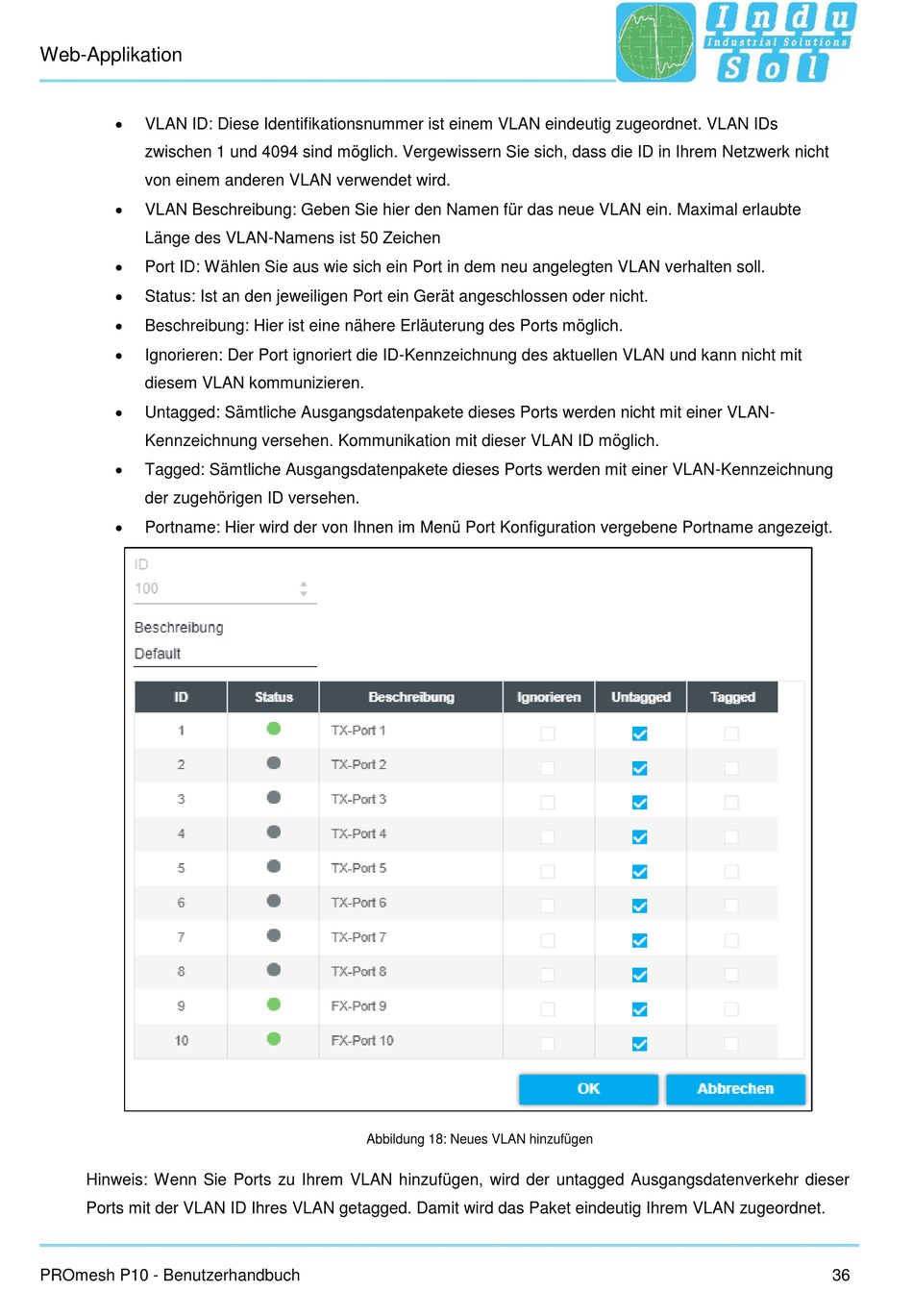

Abbildung 18: Neues VLAN hinzufügen
