Web-Applikation
Zurücksetzen der Werte
Unterhalb der Tabelle ist eine Statusleiste angeordnet. In dieser können die Zähler aller Ports
zurückgesetzt werden. Auf diese Weis wird die Auswertung neu gestartet.
In der Darstellung der grafischen Portauslastung wird je nach ausgewähltem Port die aktuelle Netzlast in
eingehender oder ausgehender Richtung, sowie der Minimal-, Mittel- und Maximalwert dargestellt.
Detaillierte Port Statistik
In den Statistik-Details werden die Größe der einzelnen Pakete statistisch bis zu verschiedenen
Grenzwerten erfasst. (bis zu 64, 127, 255, 511, 1023, oder 1518Byte)
Bei den gesendeten Paketen wird unterschieden zwischen:

Anzahl der Unicast Pakete (Pakete an einen Empfänger)

Anzahl der Nicht-Unicast Pakete
Bei den empfangenen Paketen wird unterschieden zwischen:

Anzahl aller Pakete

Insgesamt empfangene Bytes

Anzahl empfangener Fragmente
Die Zeile Pakete bis zu Bytes gibt Auskunft über die Anzahl der Pakete in verschiedenen Größen. Hier wird
die Zahl der empfangenen Pakete bis zu 63, 127, 255, 511, 1023, oder 1518 Byte Größe erfasst.
PROmesh P10 - Benutzerhandbuch

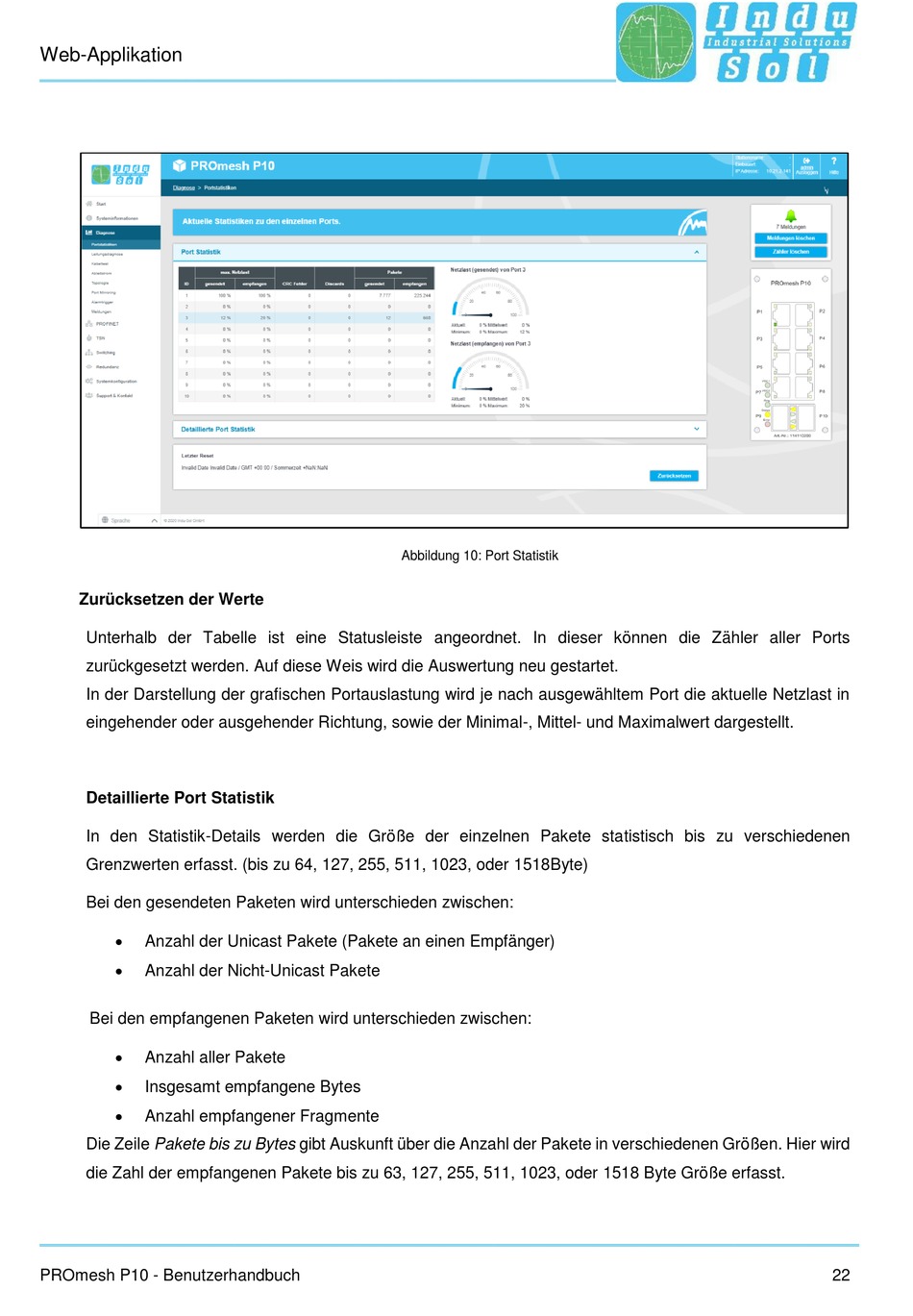

Abbildung 10: Port Statistik
