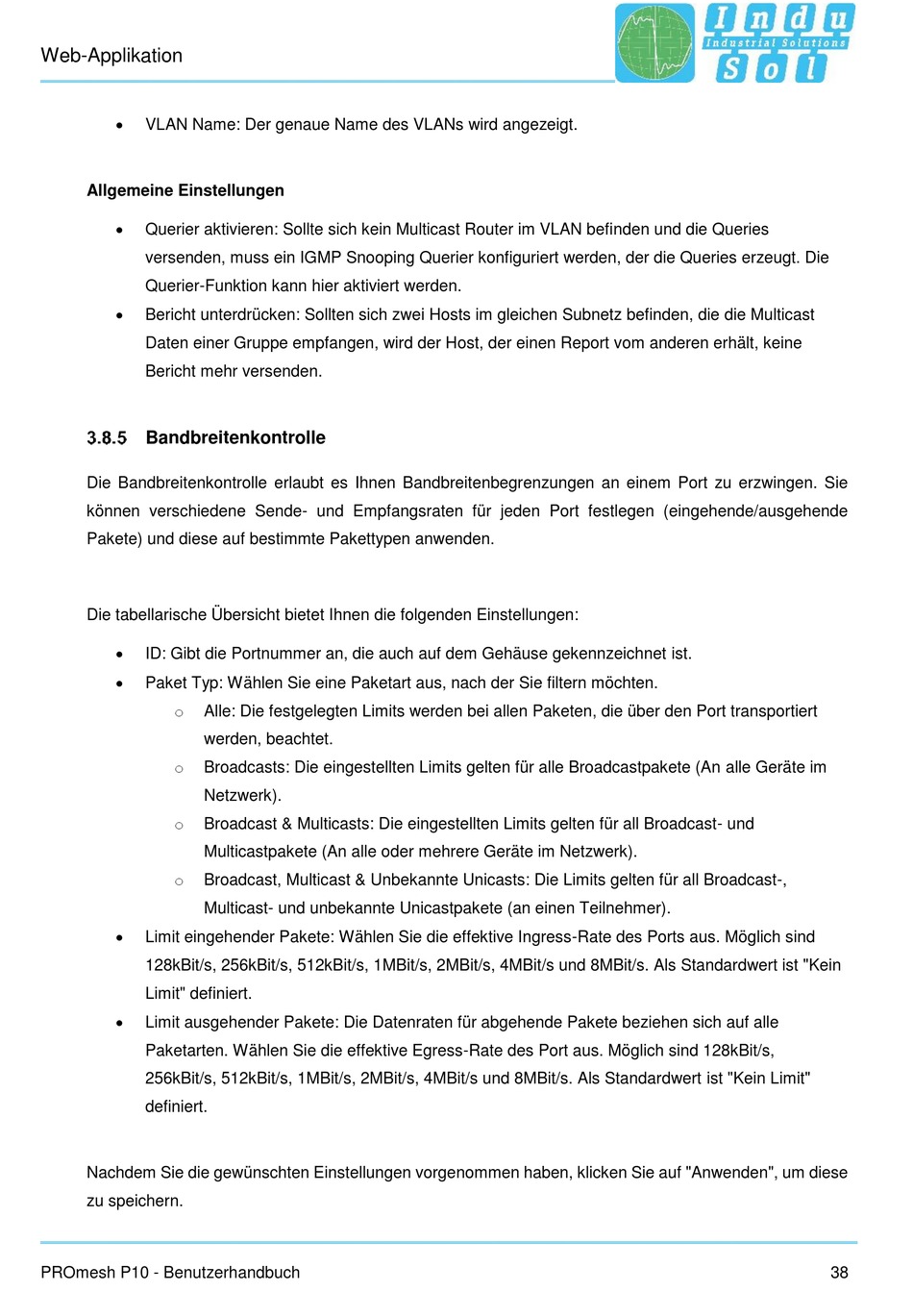

Bandbreitenkontrolle - Indu-Sol PROmesh P10 Benutzerhandbuch

Web-Applikation

VLAN Name: Der genaue Name des VLANs wird angezeigt.
Allgemeine Einstellungen

Querier aktivieren: Sollte sich kein Multicast Router im VLAN befinden und die Queries
versenden, muss ein IGMP Snooping Querier konfiguriert werden, der die Queries erzeugt. Die
Querier-Funktion kann hier aktiviert werden.

Bericht unterdrücken: Sollten sich zwei Hosts im gleichen Subnetz befinden, die die Multicast
Daten einer Gruppe empfangen, wird der Host, der einen Report vom anderen erhält, keine
Bericht mehr versenden.

Bandbreitenkontrolle

Die Bandbreitenkontrolle erlaubt es Ihnen Bandbreitenbegrenzungen an einem Port zu erzwingen. Sie
können verschiedene Sende- und Empfangsraten für jeden Port festlegen (eingehende/ausgehende
Pakete) und diese auf bestimmte Pakettypen anwenden.
Die tabellarische Übersicht bietet Ihnen die folgenden Einstellungen:

ID: Gibt die Portnummer an, die auch auf dem Gehäuse gekennzeichnet ist.

Paket Typ: Wählen Sie eine Paketart aus, nach der Sie filtern möchten.
o
Alle: Die festgelegten Limits werden bei allen Paketen, die über den Port transportiert
werden, beachtet.
o
Broadcasts: Die eingestellten Limits gelten für alle Broadcastpakete (An alle Geräte im
Netzwerk).
o
Broadcast & Multicasts: Die eingestellten Limits gelten für all Broadcast- und
Multicastpakete (An alle oder mehrere Geräte im Netzwerk).
o
Broadcast, Multicast & Unbekannte Unicasts: Die Limits gelten für all Broadcast-,
Multicast- und unbekannte Unicastpakete (an einen Teilnehmer).

Limit eingehender Pakete: Wählen Sie die effektive Ingress-Rate des Ports aus. Möglich sind
128kBit/s, 256kBit/s, 512kBit/s, 1MBit/s, 2MBit/s, 4MBit/s und 8MBit/s. Als Standardwert ist "Kein
Limit" definiert.

Limit ausgehender Pakete: Die Datenraten für abgehende Pakete beziehen sich auf alle
Paketarten. Wählen Sie die effektive Egress-Rate des Port aus. Möglich sind 128kBit/s,
256kBit/s, 512kBit/s, 1MBit/s, 2MBit/s, 4MBit/s und 8MBit/s. Als Standardwert ist "Kein Limit"
definiert.
Nachdem Sie die gewünschten Einstellungen vorgenommen haben, klicken Sie auf "Anwenden", um diese
zu speichern.
PROmesh P10 - Benutzerhandbuch 38
