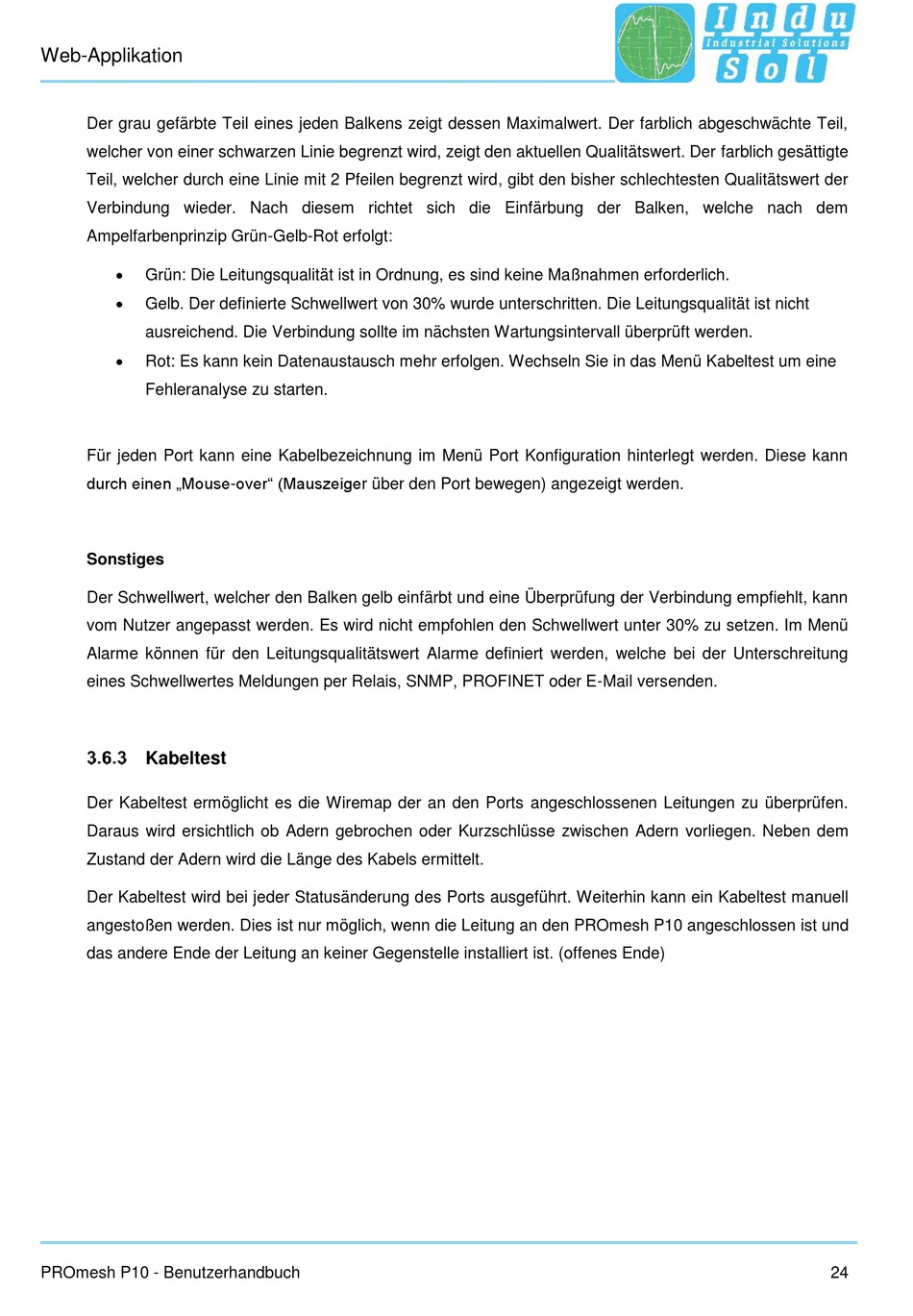

Web-Applikation
Der grau gefärbte Teil eines jeden Balkens zeigt dessen Maximalwert. Der farblich abgeschwächte Teil,
welcher von einer schwarzen Linie begrenzt wird, zeigt den aktuellen Qualitätswert. Der farblich gesättigte
Teil, welcher durch eine Linie mit 2 Pfeilen begrenzt wird, gibt den bisher schlechtesten Qualitätswert der
Verbindung wieder. Nach diesem richtet sich die Einfärbung der Balken, welche nach dem
Ampelfarbenprinzip Grün-Gelb-Rot erfolgt:

Grün: Die Leitungsqualität ist in Ordnung, es sind keine Maßnahmen erforderlich.

Gelb. Der definierte Schwellwert von 30% wurde unterschritten. Die Leitungsqualität ist nicht
ausreichend. Die Verbindung sollte im nächsten Wartungsintervall überprüft werden.

Rot: Es kann kein Datenaustausch mehr erfolgen. Wechseln Sie in das Menü Kabeltest um eine
Fehleranalyse zu starten.
Für jeden Port kann eine Kabelbezeichnung im Menü Port Konfiguration hinterlegt werden. Diese kann
durch einen „Mouse-over" (Mauszeiger über den Port bewegen) angezeigt werden.
Sonstiges
Der Schwellwert, welcher den Balken gelb einfärbt und eine Überprüfung der Verbindung empfiehlt, kann
vom Nutzer angepasst werden. Es wird nicht empfohlen den Schwellwert unter 30% zu setzen. Im Menü
Alarme können für den Leitungsqualitätswert Alarme definiert werden, welche bei der Unterschreitung
eines Schwellwertes Meldungen per Relais, SNMP, PROFINET oder E-Mail versenden.

Kabeltest

Der Kabeltest ermöglicht es die Wiremap der an den Ports angeschlossenen Leitungen zu überprüfen.
Daraus wird ersichtlich ob Adern gebrochen oder Kurzschlüsse zwischen Adern vorliegen. Neben dem
Zustand der Adern wird die Länge des Kabels ermittelt.
Der Kabeltest wird bei jeder Statusänderung des Ports ausgeführt. Weiterhin kann ein Kabeltest manuell
angestoßen werden. Dies ist nur möglich, wenn die Leitung an den PROmesh P10 angeschlossen ist und
das andere Ende der Leitung an keiner Gegenstelle installiert ist. (offenes Ende)
