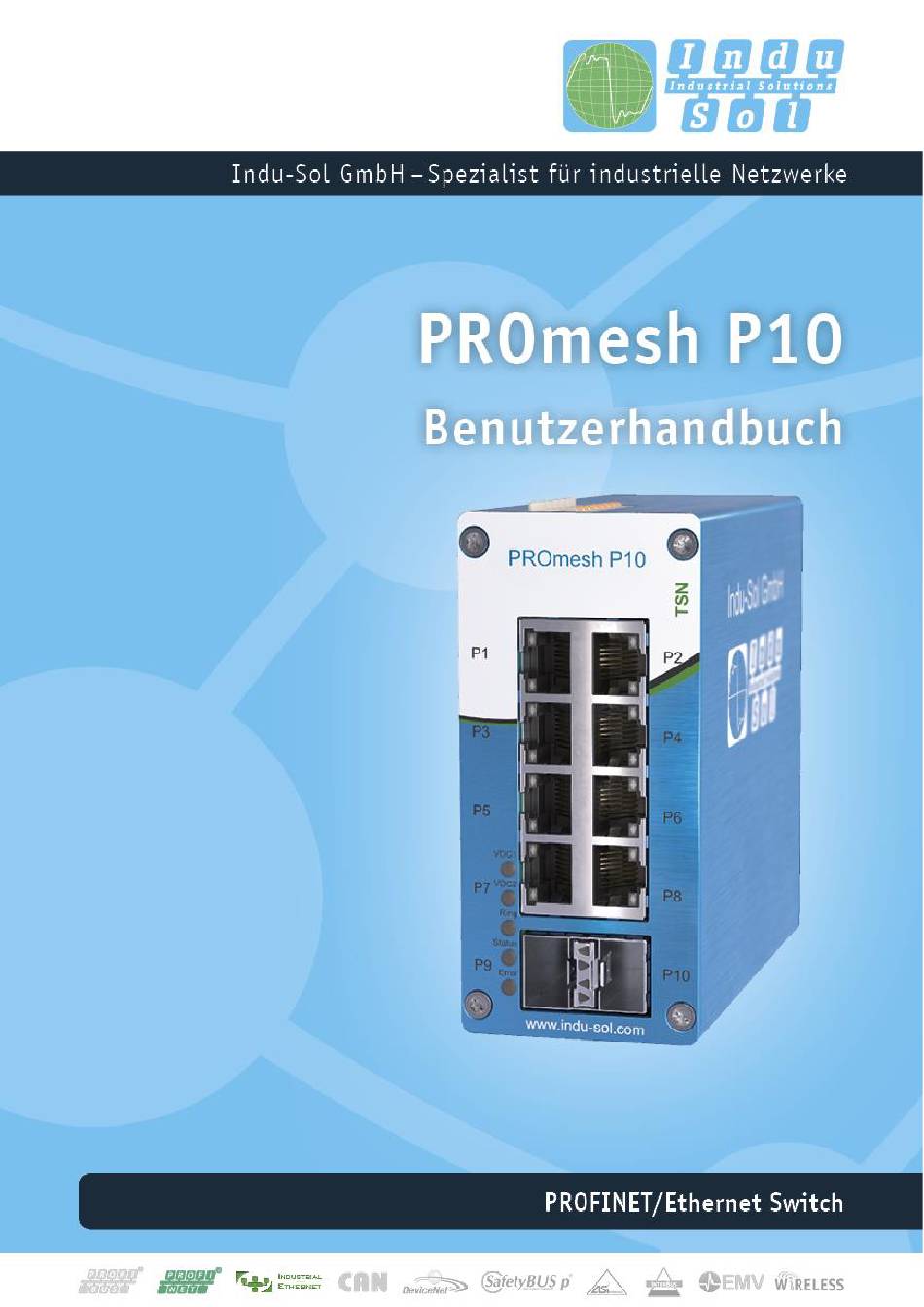

Indu-Sol PROmesh P10 Benutzerhandbuch

Profinet/ethernet switch
Vorschau ausblenden Andere Handbücher für PROmesh P10:

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Indu-Sol PROmesh P10

  • Seite 2 Indu-Sol GmbH Blumenstraße 3 042626 Schmölln Tel.: +49 (0)34491 / 58 18 0 +49 (0)34491 / 5818-99 Fax: E-Mail: info@indu-sol.com Web: https://www.indu-sol.com Unser Team im Technischen Support ist unter +49 (0)34491 / 58 18 14, werktags zwischen 7:30 – 16:30 Uhr (MEZ) erreichbar.
  • Seite 3: Revisionsübersicht

    Angaben, Abbildungen und Beschreibungen dieser Dokumentation können keine Ansprüche abgeleitet werden. Jegliche Vervielfältigung, Weiterverarbeitung und Übersetzung dieses Dokumentes sowie Auszügen daraus bedürfen der schriftlichen Genehmigung durch die Indu-Sol GmbH. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Indu-Sol GmbH ausdrücklich vorbehalten.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Revisionsübersicht Inhaltsverzeichnis Allgemeine Informationen Übersicht über den PROmesh P10 – Funktionsumfang Lieferumfang Sicherheitshinweise Anschlüsse und Status-Anzeigen am Gerät Geräteanschlüsse Installation Einbau Anschluss Spannungsversorgung und Fehlerrelais LED Anzeigen Reset Taster Netzwerkintegration & Inbetriebnahme Datenports Medienauswahl & -anschluss Verkabelung Netzwerktopologien & Redundanz...
  • Seite 5 Inhaltsverzeichnis PROFINET Switching Portkonfiguration Quality of Service VLAN IGMP Snooping Bandbreitenkontrolle Redundanz RSTP 3.10 Systemkonfiguration Geräteinformationen IP Konfiguration Passwort Zeiteinstellung SNMP Zugriffszeit SD-Karte Sicherung Wiederherstellung Firmware Update Werkseinstellungen Neustart 3.11 Support Hinweise zur Fehlerbehebung Technische Spezifikationen PROmesh P10 - Benutzerhandbuch...
  • Seite 6: Allgemeine Informationen

    Simple Mail Transfer Protocol (SMTP)  Internet Group Management Protocol - Snooping (IGMP-Snooping)  Dynamical Host Configuration Protocol (DHCP) Clientfunktion  Simple Network Management Protocol (SNMP), v1, v2c  Updaten, Speichern und Sichern der Systemkonfiguration über Webinterface, TFTP und Speicherkarte PROmesh P10 - Benutzerhandbuch...
  • Seite 7: Lieferumfang

    Prüfen Sie vor Inbetriebnahme des Gerätes, ob es sich äußerlich in einwandfreiem Zustand befindet. Bei einem vermuteten Schaden, senden Sie den PROmesh P10 umgehend an Ihren Lieferanten zurück und nehmen Sie das Gerät nicht in Betrieb. Für Fragen steht Ihnen unser Team im Technischen Support gern zur Seite.
  • Seite 8: Anschlüsse Und Status-Anzeigen Am Gerät

    Anschlüsse und Status-Anzeigen am Gerät 2 Anschlüsse und Status-Anzeigen am Gerät Geräteanschlüsse Stromversorgung und Alarmkontakt PE Anschluss X1 Datenports Potentialfreier Schaltkontakt 8x RJ45 2x SFP Status LEDs SD-Kartenaufnahme Abbildung 1: Geräteanschlüsse PROmesh P10 - Benutzerhandbuch...
  • Seite 9: Installation

    Anschlüsse und Status-Anzeigen am Gerät 2.2 Installation Der PROmesh P10 ist für den individuellen Einsatz in Schaltschränken verschiedener Art konzipiert und kann auf einer Standard-35mm-DIN-Hutschiene montiert werden. Verwenden Sie für die Befestigung des Gerätes ausschließlich die vorhandene Hutschienenbefestigung oder erwerben Sie bei Bedarf entsprechende Ersatzteile um die ausreichende, elektrische Kontaktierung sowie die mechanische Belastbarkeit des Gerätes zu gewährleisten.
  • Seite 10: Anschluss Spannungsversorgung Und Fehlerrelais

    P10–Switches nicht direkt neben stark wärmeerzeugenden Geräten und schützen Sie den Switch vor direkter Sonneneinstrahlung, um eine unerwünschte Erwärmung zu vermeiden. Schützen Sie den PROmesh P10 vor zusätzlicher Wärmeeinstrahlung und beachten Sie den zugelassenen Lager- und Betriebstemperaturbereich. 2.4 Anschluss Spannungsversorgung und Fehlerrelais...
  • Seite 11 An den geräteinternen OUT-Klemmen befindet sich ein potentialfreier Fehlerrelaiskontakt (Öffner). Das Relais dient als Alarmempfänger und kann in der Software mit verschiedenen Alarmtriggern verknüpft werden. Der Relaiskontakt öffnet dann je nach Konfiguration zum Beispiel bei einem Spannungsausfall oder einer Statusänderung des Ports. PROmesh P10 - Benutzerhandbuch...
  • Seite 12: Led Anzeigen

    Auf dem Frontpanel des Switches befinden sich fünf Diagnose-LEDs. Darüber hinaus verfügt jeder der 10 Datenports über zwei Status LEDs. Die LEDs zeigen die wichtigsten Diagnoseinformationen über den Geräte- und Verbindungszustand des PROmesh P10 in Ihrem PROFINET Netzwerk (s. Tabelle 1). Status Bedeutung Grün...
  • Seite 13: Reset Taster

    Tabelle 1: LED-Funktionen 2.6 Reset Taster Sollte es zu unvorhergesehenen Auffälligkeiten des PROmesh P10 kommen, wodurch dieser nicht mehr erreichbar ist, dann kann der Reset Taster verwendet werden. Mit Hilfe des Reset Tasters kann der PROmesh P10 entweder neu gestartet oder auf seine Werkseinstellungen zurückgesetzt werden. Dazu ist die folgende Vorgehensweise notwendig: ...
  • Seite 14: Netzwerkintegration & Inbetriebnahme

    Medienauswahl & -anschluss Der PROmesh P10 besitzt neben den 8 Datenports zum Anschluss von RJ-45 Kupferleitungen weitere zwei Datenports zur Anbindung von Mini GBIC Transceiver Modulen nach dem SFP INF Standard. Dies ermöglicht eine flexible Einbindung des PROmesh P10 in Ihr Automatisierungsnetzwerk durch Nutzung unterschiedlicher Medientypen, wie Kupferleitungen, Single-Mode Glasfaser-Leitungen und Multi- Mode-Glasfaser-Leitungen im Duplex-Betrieb.
  • Seite 15: Netzwerktopologien & Redundanz

    Netzwerk Ringstruktur PROmesh P10 unterstützt den Standard IEC 62439 vollständig und ermöglicht damit eine deterministische Rekonfiguration der Informationsweiterleitung in einfacher Redundanz (Ringtopologien, s. Abbildung 7). Abhängig von Ihrer Anlagengröße werden damit Rekonfigurationszeiten bis maximal 200ms ermöglicht. PROmesh P10 - Benutzerhandbuch...
  • Seite 16: Web-Applikation

    Sie sich, dass der zur Konfiguration der Switches vorgesehene PC über den Webbrowser auf den Switch zugreifen kann. Der PROmesh P10 und der zu verbindende Client PC müssen sich im gleichen IP-Adressbereich und IP-Subnetz befinden. Dafür müssen Sie Ihrem PROmesh P10 erstmalig eine entsprechende IP-Adresse zuweisen.
  • Seite 17 Ändern Sie beim ersten Log-in zwingend das werksseitig eingestellte Passwort. Es obliegt Ihrer Verantwortung dieses Passwort zu dokumentieren und vor unberechtigtem Zugriff zu schützen. Die Einstellung Ihrer vorgesehenen Anwenderadressen können Sie auf einfache Weise mit dem Indu-Sol ServiceTool vornehmen. Dieses steht über den folgenden Link zum kostenlosen Download zur Verfügung: https://www.indu-sol.com/servicetool Unsere Software wird regelmäßig aktualisiert.
  • Seite 18: System Login

    Kein Fehler: Die Kommunikation funktioniert fehlerfrei. Warnung: Es ist mindestens ein Kommunikationsfehler (Discards, Error) an dem entsprechenden Port aufgetreten, welcher noch zu keinem Ausfall führt. Die Ursache für diese Ereignisse sollte lokalisiert und behoben werden. PROmesh P10 - Benutzerhandbuch...
  • Seite 19: Start

    Gerätes dar. Hierzu kann zwischen der Darstellung des Spitzenwertes (Peak) und des Effektivwertes (RMS) umgeschaltet werden. Durch diese Informationen werden frühzeitig Störströme sichtbar gemacht, welche zu direkten Kommunikationsstörungen führen können. Um den Ableitstrom korrekt messen zu können, muss die Hutschiene ordnungsgemäß geerdet worden sein. PROmesh P10 - Benutzerhandbuch...
  • Seite 20 Web-Applikation Die Auswahl in der Menüleiste ermöglicht Ihnen die einzelnen Seiten aufzurufen und dort Einstellungen vorzunehmen. Die angezeigten Menüpunkte untergliedern sich in weitere Unterpunkte. Meldungs- fenster Portstatistik Ableitstrom Abbildung 8: Start PROmesh P10 - Benutzerhandbuch...
  • Seite 21: Systeminformation

    Abbildung 9: Status und Diagnose 3.6 Diagnose Die Seite Diagnose bietet eine Übersicht über den Status konfigurierter Alarmtrigger (Alarmtrigger konfiguriert oder nicht) zu den einzelnen erfassten Diagnosedaten des PROmesh P10. Weiterhin wird der Status zur Topologieermittlung und des Port Mirrorings angezeigt. Portstatistiken Die Seite Port Statistiken gibt Auskunft über den Datenverkehr der einzelnen Ports.
  • Seite 22 Anzahl empfangener Fragmente Die Zeile Pakete bis zu Bytes gibt Auskunft über die Anzahl der Pakete in verschiedenen Größen. Hier wird die Zahl der empfangenen Pakete bis zu 63, 127, 255, 511, 1023, oder 1518 Byte Größe erfasst. PROmesh P10 - Benutzerhandbuch...
  • Seite 23: Leitungsdiagnose

    Verbindungen zyklisch (jede Sekunde) überprüft. Die Leitungsqualität kann zwischen den Werten 100% und 0% liegen wobei 0% einem defekten Kabel entsprechen, sprich kein Datenaustausch ist möglich. Abbildung 11: Qualitätswert Informationen Balkendiagram Je Balken werden 3 Werte angezeigt. PROmesh P10 - Benutzerhandbuch...
  • Seite 24: Kabeltest

    Der Kabeltest wird bei jeder Statusänderung des Ports ausgeführt. Weiterhin kann ein Kabeltest manuell angestoßen werden. Dies ist nur möglich, wenn die Leitung an den PROmesh P10 angeschlossen ist und das andere Ende der Leitung an keiner Gegenstelle installiert ist. (offenes Ende)
  • Seite 25 Scan: Ermöglicht die manuelle Ermittlung der Wiremap. Für 1Gbit/s Verbindungen kann dies im laufenden Anlagenbetrieb durchgeführt werden. Für 10Mbit/s oder 100Mbit/s Verbindungen nur im Anlagenstillstand. Anzeigbare Fehler Wiremap  Adernbrüche  Kurzschluss gegen eine andere Ader PROmesh P10 - Benutzerhandbuch...
  • Seite 26: Ableitstrom

    Abständen Informationen über den eigenen Zustand und empfängt Informationen der Nachbargeräte. Da dies unabhängig voneinander geschieht, wird das LLDP auch als Ein-Weg-Protokoll bezeichnet. Die folgenden Informationen werden von LLDP zusammengestellt und versendet:  Systemname und Beschreibung  Portname und Beschreibung PROmesh P10 - Benutzerhandbuch...
  • Seite 27: Port Mirroring

    Quell-Ports beim Switch auswählen. Markieren Sie die jeweilige Checkbox, um einen Port auszuwählen. Nachdem Sie die jeweiligen Parameter eingestellt haben, klicken Sie auf den Übernehmen Button, um die Einstellungen zu speichern und anzuwenden. PROmesh P10 - Benutzerhandbuch...
  • Seite 28: Alarme / Meldungen

     Fehlerrelais  SNMP-Traps  E-Mail-Adressen  PROFINET Wird einer der angelegten Alarme erkannt und ausgelöst, leitet die Software das Ereignis an den entsprechenden Alarmempfänger weiter und dokumentiert das Ereignis zusätzlich als Syslog-Meldung. Abbildung 14: Alarmtrigger PROmesh P10 - Benutzerhandbuch...
  • Seite 29 Profinet-Netzwerk systemintern fest eingestellt und nicht im Gerät veränderbar. Die Alarmtrigger zu den einzelnen Ereignissen werden in der Hardware-Konfiguration der Steuerung aktiviert. Wird ein Trigger ausgelöst, kommt es zu einer Alarmmeldung des Switches an den Controller. Diese Information kann daraufhin programmtechnisch innerhalb der SPS weiterverarbeitet werden. PROmesh P10 - Benutzerhandbuch...
  • Seite 30: Meldungen

    Das Gerät ist als Profinet IO Device für die Anbindung von dezentraler Peripherie an einen Profinet Controller entwickelt. Das Gerät unterstützt die Conformance Class B. Auf dieser Seite können Sie die Port-Einstellungen für DCP vornehmen und die Konfigurationsdatei herunterladen. PROmesh P10 - Benutzerhandbuch...
  • Seite 31: Switching

    Editierbuttons wechseln Sie direkt zu den verschiedenen Seiten und können dort weitere Einstellung vornehmen. Portkonfiguration Die Tabelle ermöglicht eine Übersicht der aktuellen Konfiguration der einzelnen Ports. Die Spalten Aktiviert, Auto Negotiation, Flusskontrolle und Bezeichnung sind auch editierbar. Die Seite wird regelmäßig aktualisiert und neu geladen. PROmesh P10 - Benutzerhandbuch...
  • Seite 32 Datenpakete ignoriert werden und das angeschlossene Gerät bekommt signalisiert, dass es aufhört zu senden.  Bezeichnung: In dieser Spalte können Sie den Ports einen Namen geben. Die Namen werden während der gesamten Konfiguration angezeigt und erleichtern die Auswahl der richtigen PROmesh P10 - Benutzerhandbuch...
  • Seite 33: Quality Of Service

    Class of Service (COS): Die COS nutzt ein im VLAN Tag vorhandenes Datenfeld mit Prioritätsinformationen. Dabei sind acht verschiedene Prioritätswerte von Best Efford (BE,0-low) bis Network Control (NC,7-high) spezifiziert. Ordnen sie die COS Prioritäten den vier Warteschlangen des Switches zu, wie Sie es in Ihrer Anwendung benötigen. PROmesh P10 - Benutzerhandbuch...
  • Seite 34: Vlan

    Pakete aber auch arbeitet auch alle Warteschlangen niedriger Priorität in einem Sendezyklus ab. VLAN Ein Virtuelles LAN (VLAN) ist eine logische Gruppe von Netzwerkteilnehmern. Ein VLAN erlaubt die Isolierung eines Netzwerkteiles. Jeglicher Datenverkehr von Netzwerkteilnehmern einer VLAN-Gruppe wird nur innerhalb der VLAN-Gruppe transferiert. PROmesh P10 - Benutzerhandbuch...
  • Seite 35 Die Übersicht nach Ports zeigt Ihnen die Portnummer und Namen eines Ports an und listet alle VLANs mit ID, in denen der Port tagged oder untagged Mitglied ist. Neues VLAN hinzufügen Benutzen Sie den Button „+“, um ein neues VLAN zu erstellen und definieren Sie die folgenden Einstellungen. PROmesh P10 - Benutzerhandbuch...
  • Seite 36 Portname: Hier wird der von Ihnen im Menü Port Konfiguration vergebene Portname angezeigt. Abbildung 18: Neues VLAN hinzufügen Hinweis: Wenn Sie Ports zu Ihrem VLAN hinzufügen, wird der untagged Ausgangsdatenverkehr dieser Ports mit der VLAN ID Ihres VLAN getagged. Damit wird das Paket eindeutig Ihrem VLAN zugeordnet. PROmesh P10 - Benutzerhandbuch...
  • Seite 37: Igmp Snooping

    Default VLAN nicht gelöscht werden kann. Anders sieht es im Management VLAN aus. Der PROmesh P10 kann nur über das Management VLAN erreicht werden. Deshalb ist es zwingend erforderlich, dass mindestens ein Port im Default VLAN hinterlegt ist. Andernfalls ist der Switch nicht länger erreichbar.
  • Seite 38: Bandbreitenkontrolle

    Paketarten. Wählen Sie die effektive Egress-Rate des Port aus. Möglich sind 128kBit/s, 256kBit/s, 512kBit/s, 1MBit/s, 2MBit/s, 4MBit/s und 8MBit/s. Als Standardwert ist "Kein Limit" definiert. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, klicken Sie auf "Anwenden", um diese zu speichern. PROmesh P10 - Benutzerhandbuch...
  • Seite 39: Redundanz

    Pro Ring muss ein Gerät als Manager konfiguriert sein. Die anderen Geräte müssen als Client konfiguriert werden. Die folgenden Einstellungen sind bei MRP erforderlich:  Erster Ring-Port: Bitte wählen Sie einen Port aus, der als primärer Ring-Port arbeiten soll. PROmesh P10 - Benutzerhandbuch...
  • Seite 40: Rstp

    Bridge Priority: Dieser Wert wird für die Aushandlung der Root-Bridge genutzt. Die Bridge mit dem niedrigsten Wert hat höchste Priorität und wird zur Root-Bridge gewählt. Der Wert muss zwischen 0 und 61440 liegen und ein Vielfaches von 4096 sein. PROmesh P10 - Benutzerhandbuch...
  • Seite 41 Wählen Sie dann ein Maximum Age zwischen 6 und 40 Sekunden aus, das zwischen den zuvor berechneten Grenzen liegt. Wenn Sie die Parameter eingestellt haben, klicken Sie auf Anwenden, um die Änderungen zu übernehmen. Die Root Bridge Informationen werden nun im oberen Bereich der Seite angezeigt. PROmesh P10 - Benutzerhandbuch...
  • Seite 42 Modus Forwarding. Die Statusänderung eines Edge-Ports führt auf keinen Fall zu einer Änderung der Topologie. Durch das feste Setzen von Edge-Ports beschleunigen sie die Rekonfigurationszeit des Redundanzprotokolls. Force: Der Port wird standardmäßig als Edge-Port konfiguriert. PROmesh P10 - Benutzerhandbuch...
  • Seite 43: Systemkonfiguration

    Funktionsweise des Geräts zu verstehen und zu erkennen an welcher Stelle Handlungsbedarf besteht. Mit Hilfe der Editierbuttons können Sie direkt zu den entsprechenden Protokollen und Funktionen wechseln, um dort die weiteren Einstellungen vorzunehmen. PROmesh P10 - Benutzerhandbuch...
  • Seite 44: Geräteinformationen

    Die IP-Konfiguration kann entweder durch den PROFINET Controller, automatisch mit Hilfe des Dynamic Host Configuration Protocol (DHCP) oder die Einstellungen manuell vornehmen. Bei der automatischen Vergabe der Adresse kann sich abhängig von den Einstellungen des DHCP-Servers die IP nach einem Geräteneustart verändern. PROmesh P10 - Benutzerhandbuch...
  • Seite 45 Gerät eine Anfrage an den Server und übernimmt die vom DHCP-Server erhaltene Konfiguration. Da das Gerät nun eine neue IP-Adresse bekommen hat, ist es nicht mehr über die Standard-IP erreichbar. Bitte kontaktieren Sie ihren Netzwerkadministrator oder nutzen ein entsprechendes Tool (Indu-Sol ServiceTool) um die neue IP-Adresse zu erhalten.
  • Seite 46: Passwort

    Die Übersichtstabelle zeigt Ihnen die aktuell definierten Community Strings und Zugriffberechtigungen an.  Aktiv: Zeigt an, welche Community Strings zurzeit aktiviert sind und welche nicht.  Community String: Die Zugänge sind durch eindeutige Namen definiert, die Sie anpassen können. PROmesh P10 - Benutzerhandbuch...
  • Seite 47: Zugriffszeit

    Für den Fall, dass Sie die Inhalte der SD-Karte neu beschreiben möchten haben Sie die Möglichkeit die SD-Karte zu formatieren. Sicherung Der Menüpunkt bietet ihnen die Möglichkeit die aktuelle Konfiguration des Gerätes in einer Datei abzulegen. Die Sicherung kann als Download, auf die SD-Karte oder per TFTP gespeichert werden. PROmesh P10 - Benutzerhandbuch...
  • Seite 48: Wiederherstellung

    TFTP-Server IP-Adresse: Geben Sie die IP-Adresse des im Netzwerk verfügbaren TFTP-Servers in dezimaler Punktnotation an.  Dateiname: Der Dateiname der Switch-Konfigurationsdatei, die geladen werden soll. Bitte geben Sie den Namen relativ zum Wurzelverzeichnis des Servers an. PROmesh P10 - Benutzerhandbuch...
  • Seite 49: Firmware Update

    Firmware Update Hier können Sie die Firmware des Geräts aktualisieren. Bitte verwenden Sie nur Firmwareversionen die Sie von der Firma Indu-Sol erhalten haben und die für die PROmesh Switche entwickelt wurde. Abbildung 22: Fimware Update Die Firmwaredatei wird entweder von einem TFTP-Server bereitgestellt oder per Upload bzw. SD-Karte auf das Gerät geladen.
  • Seite 50: Werkseinstellungen

    IP-Konfiguration: Geben Sie an, ob die IP-Adresse, Subnetzmaske und das Gateway nach der Wiederherstellung erhalten bleiben oder auf die Standardeinstellugen zurückgesetzt werden sollen. In der Standardeinstellung besitzt das Gerät keine IP-Adresse. Diese muss im Anschluss z.B. mit Hilfe des Indu-Sol ServiceTool gesetzt werden. PROmesh P10 - Benutzerhandbuch...
  • Seite 51: Neustart

    Produkt bestehen, dann finden Sie hier den Kontakt zur Firma Indu-Sol. Hersteller Bitte kontaktieren Sie Indu-Sol als Hersteller des Geräts, wenn Sie schwerwiegende Probleme bei der Konfiguration des Switches haben oder Fragen auftauchen die nicht im Datenblatt oder in der Bedienungsanleitung beantwortet werden.
  • Seite 52 Die GSDML-Datei dient der Beschreibung der Funktionalität des Switches zur Einbindung in eine Profinet Umgebung. Die GSDML-Datei (Generic Station Description Markup Language) ist eine sprachunabhängige XML-Datei. Lizenzinformationen Die verlinkte Datei license.txt enthält Informationen bezüglich der verwendeten "Open Source Software". PROmesh P10 - Benutzerhandbuch...
  • Seite 53: Hinweise Zur Fehlerbehebung

    Trennen Sie im Zweifelsfall redundante Netzwerkstrukturen auf und setzen Sie den PROmesh P10-Switch auf die Werkseinstellungen zurück. Wenn die Kommunikation anschließend funktion- iert, nehmen Sie Ihre Einstellungen nach und nach wieder vor und beobachten Sie dabei, an welcher Stelle der Fehler auftritt. PROmesh P10 - Benutzerhandbuch...
  • Seite 54: Technische Spezifikationen

    Prioritätswarteschlangen per Port Port Mirror Nur RX Pakete oder TX und RX Pakete Firmware Update SD-Karte, TFTP-Server, von lokalem PC Bandbreitenkontr. Eingehend und Ausgehend DHCP Client-Funktion, um eine IP-Adresse vom DHCP DHCP Client Server zu erhalten PROmesh P10 - Benutzerhandbuch...
