Web-Applikation

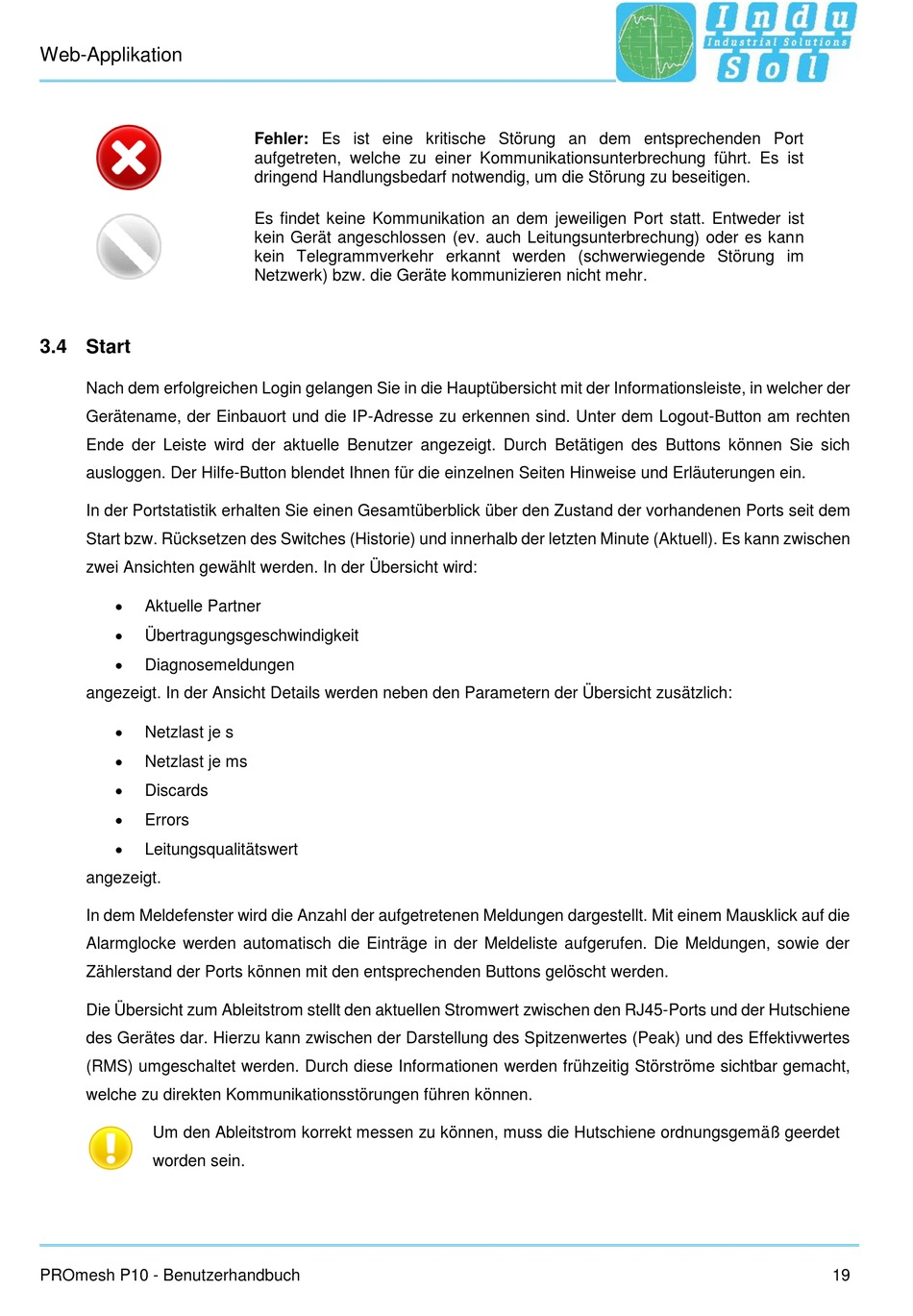

3.4 Start

Nach dem erfolgreichen Login gelangen Sie in die Hauptübersicht mit der Informationsleiste, in welcher der
Gerätename, der Einbauort und die IP-Adresse zu erkennen sind. Unter dem Logout-Button am rechten
Ende der Leiste wird der aktuelle Benutzer angezeigt. Durch Betätigen des Buttons können Sie sich
ausloggen. Der Hilfe-Button blendet Ihnen für die einzelnen Seiten Hinweise und Erläuterungen ein.
In der Portstatistik erhalten Sie einen Gesamtüberblick über den Zustand der vorhandenen Ports seit dem
Start bzw. Rücksetzen des Switches (Historie) und innerhalb der letzten Minute (Aktuell). Es kann zwischen
zwei Ansichten gewählt werden. In der Übersicht wird:

Aktuelle Partner

Übertragungsgeschwindigkeit

Diagnosemeldungen
angezeigt. In der Ansicht Details werden neben den Parametern der Übersicht zusätzlich:

Netzlast je s

Netzlast je ms

Discards

Errors

Leitungsqualitätswert
angezeigt.
In dem Meldefenster wird die Anzahl der aufgetretenen Meldungen dargestellt. Mit einem Mausklick auf die
Alarmglocke werden automatisch die Einträge in der Meldeliste aufgerufen. Die Meldungen, sowie der
Zählerstand der Ports können mit den entsprechenden Buttons gelöscht werden.
Die Übersicht zum Ableitstrom stellt den aktuellen Stromwert zwischen den RJ45-Ports und der Hutschiene
des Gerätes dar. Hierzu kann zwischen der Darstellung des Spitzenwertes (Peak) und des Effektivwertes
(RMS) umgeschaltet werden. Durch diese Informationen werden frühzeitig Störströme sichtbar gemacht,
welche zu direkten Kommunikationsstörungen führen können.
Um den Ableitstrom korrekt messen zu können, muss die Hutschiene ordnungsgemäß geerdet
worden sein.
PROmesh P10 - Benutzerhandbuch
Fehler: Es ist eine kritische Störung an dem entsprechenden Port
aufgetreten, welche zu einer Kommunikationsunterbrechung führt. Es ist
dringend Handlungsbedarf notwendig, um die Störung zu beseitigen.
Es findet keine Kommunikation an dem jeweiligen Port statt. Entweder ist
kein Gerät angeschlossen (ev. auch Leitungsunterbrechung) oder es kann
kein Telegrammverkehr erkannt werden (schwerwiegende Störung im
Netzwerk) bzw. die Geräte kommunizieren nicht mehr.
19
