Web-Applikation
Der Schwellwert, welcher den Balken gelb einfärbt und eine Überprüfung der Verbindung empfiehlt, kann
vom Nutzer angepasst werden. Es wird nicht empfohlen den Schwellwert unter 30 % zu setzen. Im Menü
Alarme können für den Leitungsqualitätswert Alarme definiert werden, welche bei Unterschreitung eines
Schwellwertes Meldungen per Relais, SNMP, PROFINET oder E-Mail versenden.
Ableitstrom
Die Ableitstromüberwachung (Abbildung 11) ermöglicht es, die Summe aller Schirmströme der PROFINET
Leitungen, welche über das Gerät in das Potentialausgleichssystem abgeleitet werden, dauerhaft zu
erfassen und zu bewerten. Hierfür wird zusätzlich zu dem Stromwert das dazugehörige Spektrum mit den
jeweiligen Frequenzanteilen angegeben. Mit dieser Funktion bietet die PROmesh-Serie Mechanismen zum
Erkennen von EMV-Störungen bzw. -Einkopplungen.
Weitere Funktionen:
Download des Frequenzspektrums nach einer Schwellwertüberschreitung
Umschaltung der Achsen zwischen einer dezimalen und logarithmischen Skalierung
PROmesh P9+ - Benutzerhandbuch

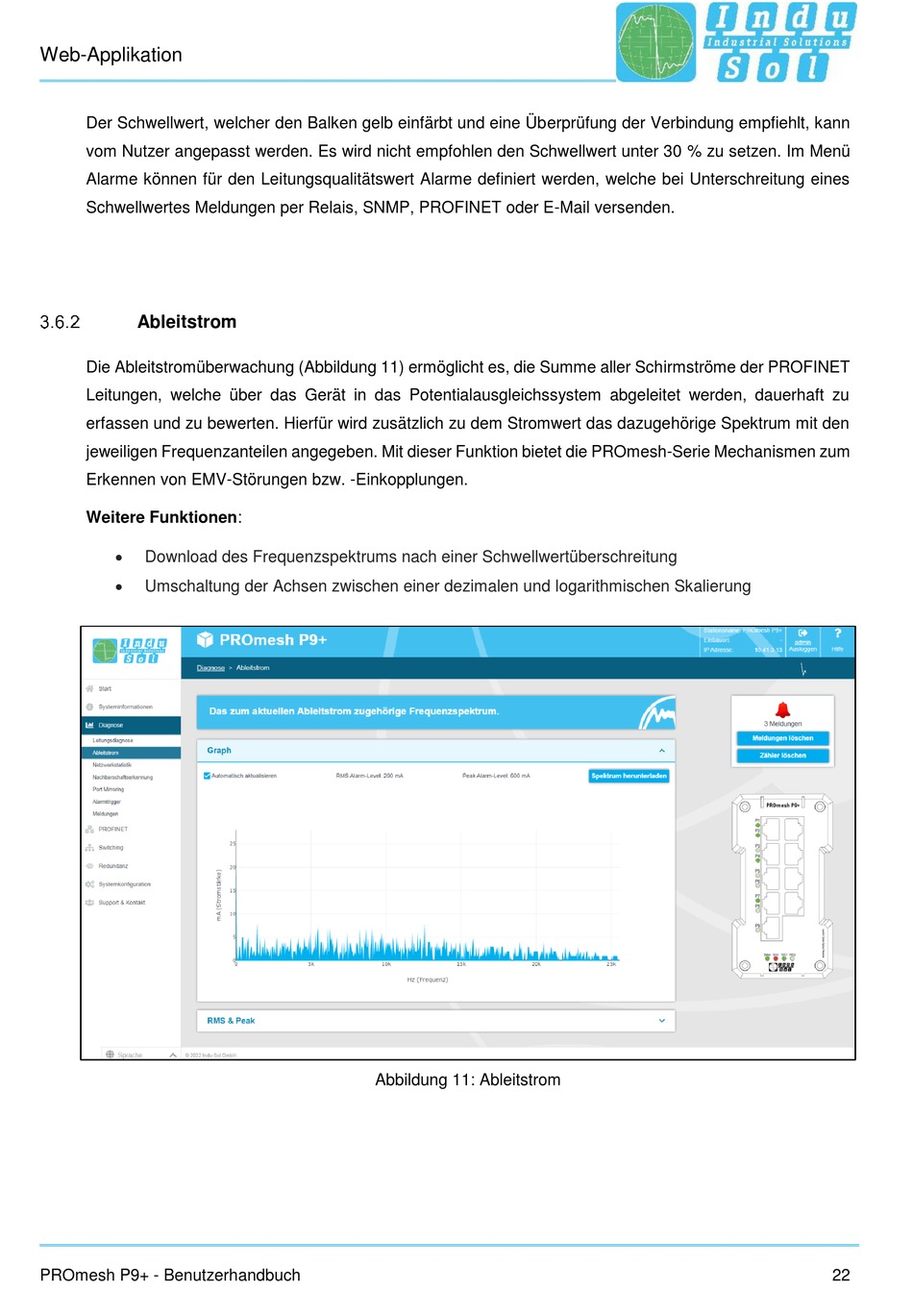

Abbildung 11: Ableitstrom
22
