Anschlüsse und Status-Anzeigen am Gerät
Montieren Sie die
elektromagnetische Störfelder erzeugen, wie z.B. Trafos, Schütze, Frequenzumrichter, etc.
Montieren Sie die
und schützen Sie den Switch vor direkter Sonneneinstrahlung, um eine unerwünschte
Erwärmung zu vermeiden. Schützen Sie den PROmesh P10 vor zusätzlicher Wärmeeinstrahlung
und beachten Sie den zugelassenen Lager- und Betriebstemperaturbereich.
2.4 Anschluss Spannungsversorgung und Fehlerrelais
Betreiben Sie Ihren
Sicherung Ihrer Anlagenverfügbarkeit die redundante Spannungsversorgung VDC1 und VDC2 mit den
entsprechend gekennzeichneten Anschlussklemmen des mitgelieferten, 7poligen Terminal-Block-Adapters
(VDC1, GND sowie VDC2, GND). Die Spannung muss eine SELV/LPS-konforme Spannung nach IEC
60950-1 / EN60950-1 / VDE0805-1 sein.
Der 7-polige 2,5mm² Anschlussklemmenblock an der Oberseite des Gerätes ist wie folgt belegt:
PROmesh P10 - Benutzerhandbuch

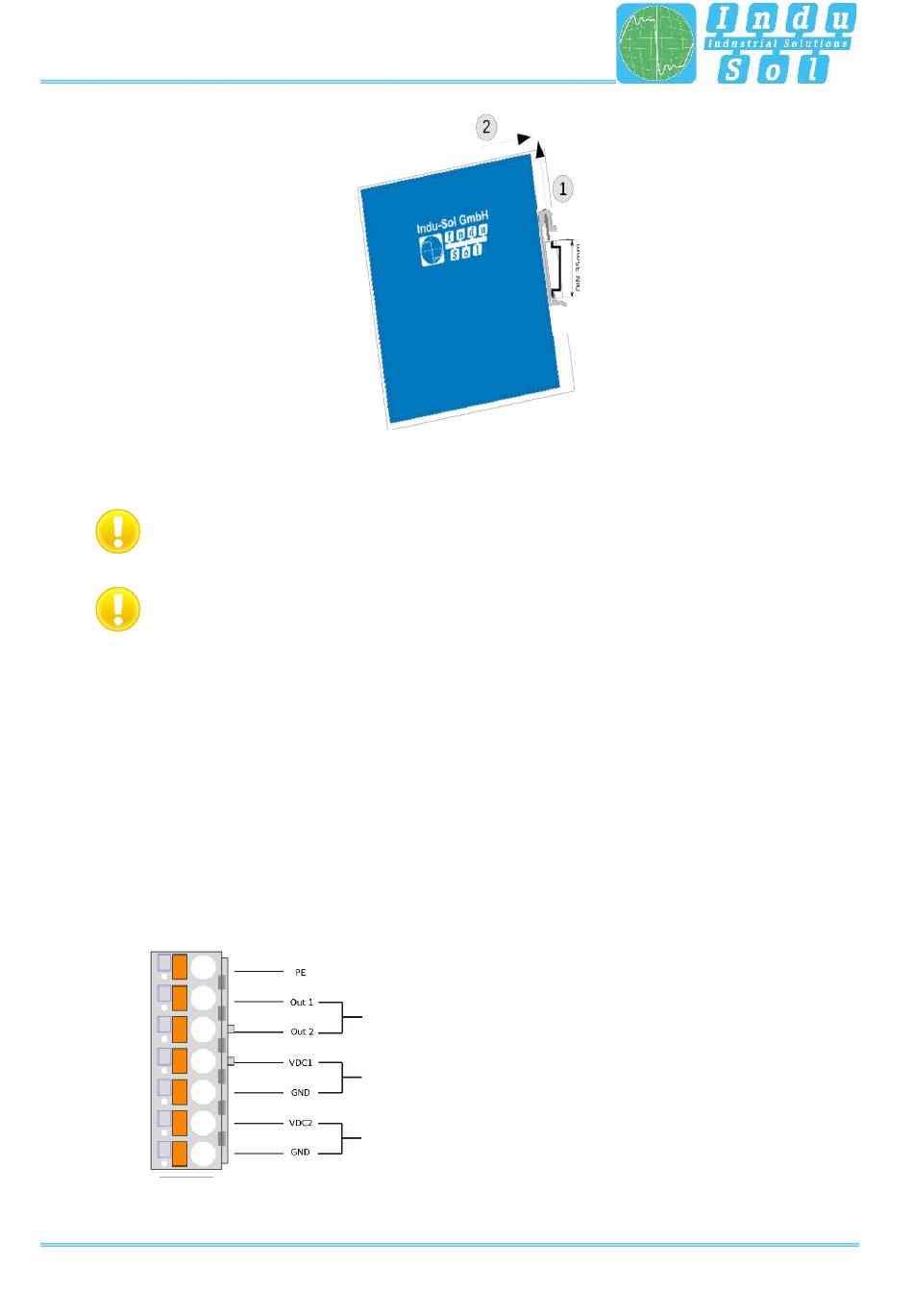

Abbildung 3: Montage und Demontage auf der Hutschiene
PROmesh
P10–Switches nicht direkt neben Geräten, die starke
PROmesh
P10–Switches nicht direkt neben stark wärmeerzeugenden Geräten
PROmesh P10
mit einer Nennspannung von DC 12V bis 36V. Verbinden Sie zur
PE
Relais
VDC1
VDC2
Abbildung 4:Belegung Anschlussklemmblock
10
