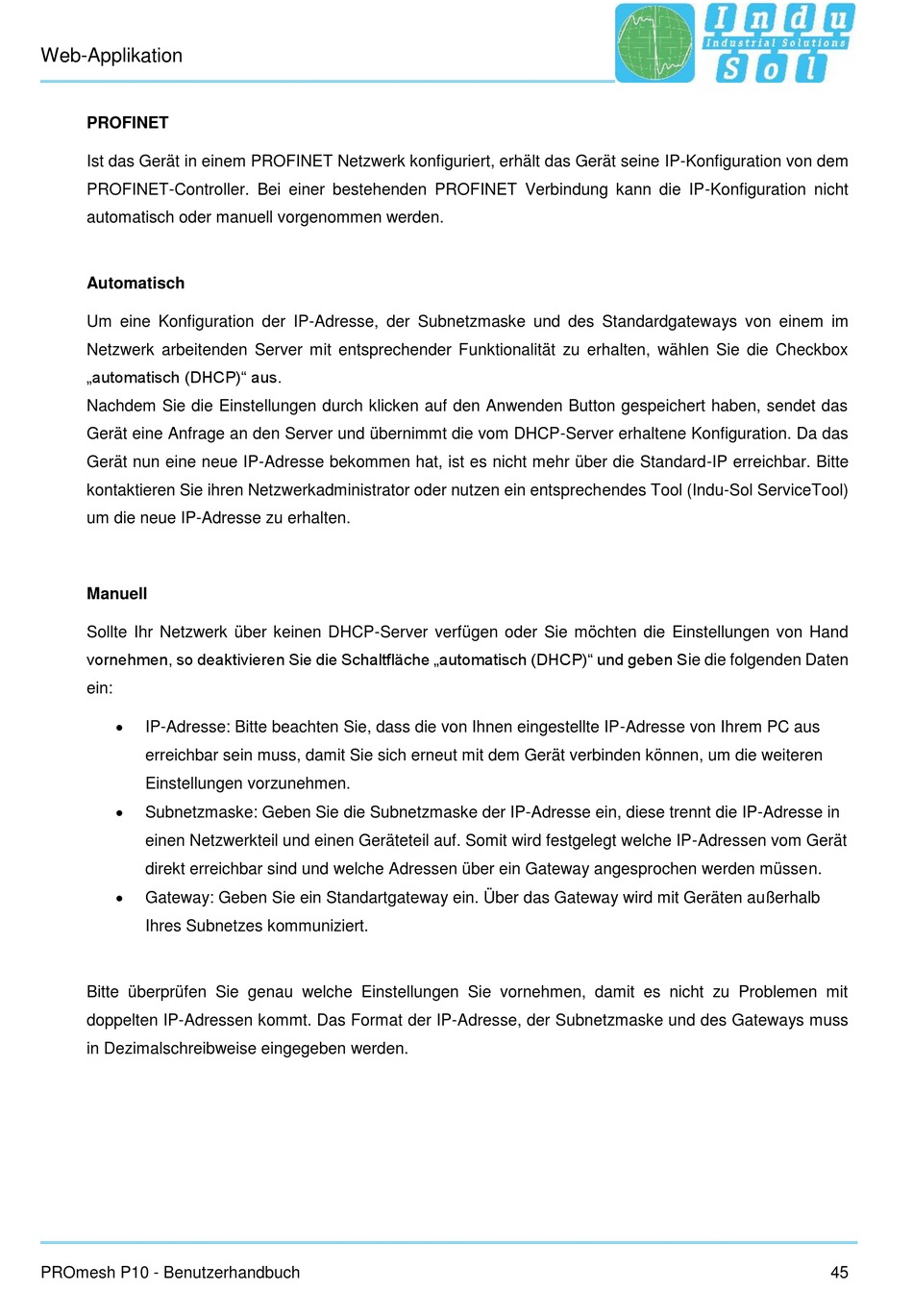

Web-Applikation
PROFINET
Ist das Gerät in einem PROFINET Netzwerk konfiguriert, erhält das Gerät seine IP-Konfiguration von dem
PROFINET-Controller. Bei einer bestehenden PROFINET Verbindung kann die IP-Konfiguration nicht
automatisch oder manuell vorgenommen werden.
Automatisch
Um eine Konfiguration der IP-Adresse, der Subnetzmaske und des Standardgateways von einem im
Netzwerk arbeitenden Server mit entsprechender Funktionalität zu erhalten, wählen Sie die Checkbox
„automatisch (DHCP)" aus.
Nachdem Sie die Einstellungen durch klicken auf den Anwenden Button gespeichert haben, sendet das
Gerät eine Anfrage an den Server und übernimmt die vom DHCP-Server erhaltene Konfiguration. Da das
Gerät nun eine neue IP-Adresse bekommen hat, ist es nicht mehr über die Standard-IP erreichbar. Bitte
kontaktieren Sie ihren Netzwerkadministrator oder nutzen ein entsprechendes Tool (Indu-Sol ServiceTool)
um die neue IP-Adresse zu erhalten.
Manuell
Sollte Ihr Netzwerk über keinen DHCP-Server verfügen oder Sie möchten die Einstellungen von Hand
vornehmen, so deaktivieren Sie die Schaltfläche „automatisch (DHCP)" und geben Sie die folgenden Daten
ein:
IP-Adresse: Bitte beachten Sie, dass die von Ihnen eingestellte IP-Adresse von Ihrem PC aus
erreichbar sein muss, damit Sie sich erneut mit dem Gerät verbinden können, um die weiteren
Einstellungen vorzunehmen.
Subnetzmaske: Geben Sie die Subnetzmaske der IP-Adresse ein, diese trennt die IP-Adresse in
einen Netzwerkteil und einen Geräteteil auf. Somit wird festgelegt welche IP-Adressen vom Gerät
direkt erreichbar sind und welche Adressen über ein Gateway angesprochen werden müssen.
Gateway: Geben Sie ein Standartgateway ein. Über das Gateway wird mit Geräten außerhalb
Ihres Subnetzes kommuniziert.
Bitte überprüfen Sie genau welche Einstellungen Sie vornehmen, damit es nicht zu Problemen mit
doppelten IP-Adressen kommt. Das Format der IP-Adresse, der Subnetzmaske und des Gateways muss
in Dezimalschreibweise eingegeben werden.
PROmesh P10 - Benutzerhandbuch
45
