Web-Applikation

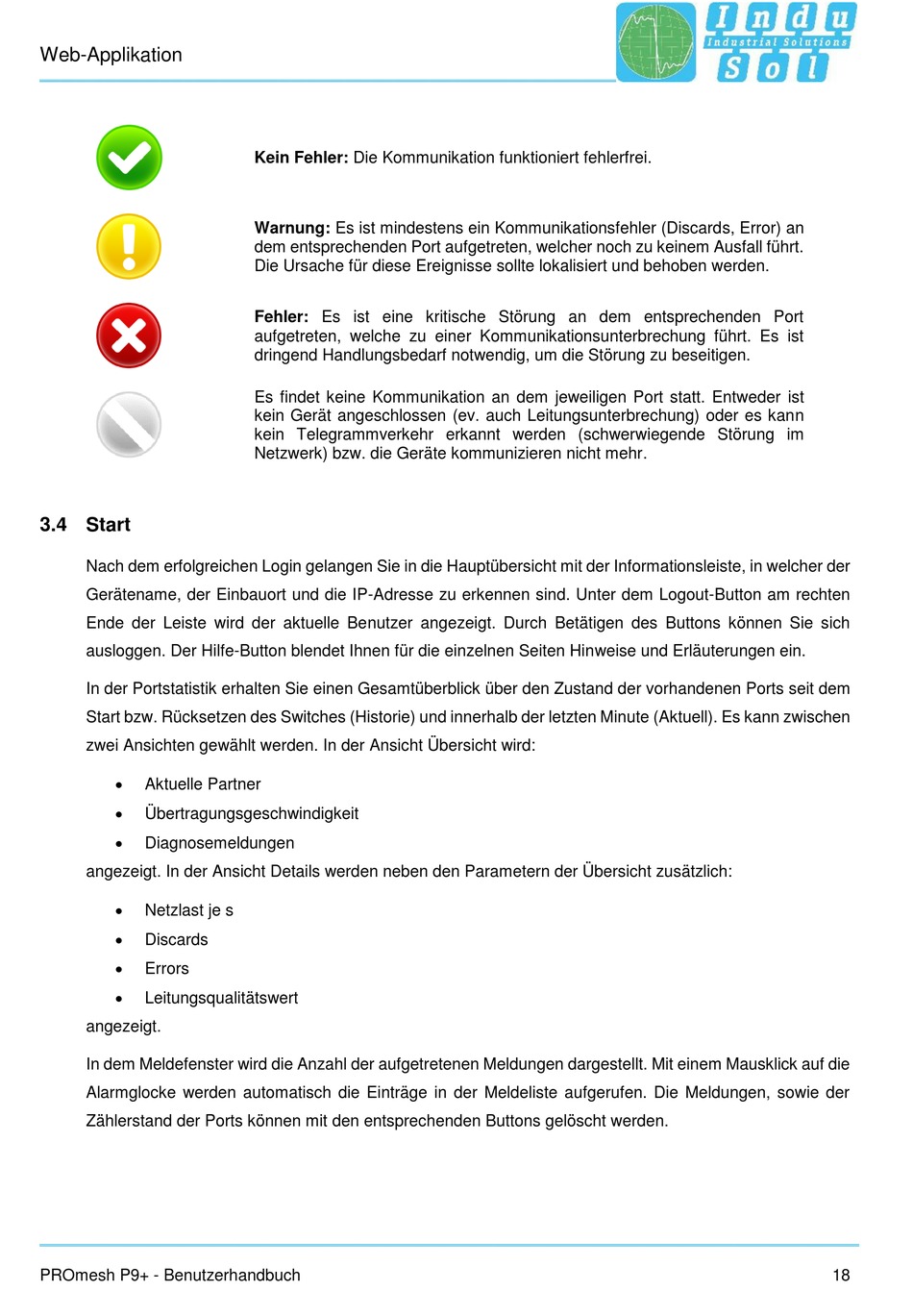

3.4 Start
Nach dem erfolgreichen Login gelangen Sie in die Hauptübersicht mit der Informationsleiste, in welcher der
Gerätename, der Einbauort und die IP-Adresse zu erkennen sind. Unter dem Logout-Button am rechten
Ende der Leiste wird der aktuelle Benutzer angezeigt. Durch Betätigen des Buttons können Sie sich
ausloggen. Der Hilfe-Button blendet Ihnen für die einzelnen Seiten Hinweise und Erläuterungen ein.
In der Portstatistik erhalten Sie einen Gesamtüberblick über den Zustand der vorhandenen Ports seit dem
Start bzw. Rücksetzen des Switches (Historie) und innerhalb der letzten Minute (Aktuell). Es kann zwischen
zwei Ansichten gewählt werden. In der Ansicht Übersicht wird:
Aktuelle Partner
Übertragungsgeschwindigkeit
Diagnosemeldungen
angezeigt. In der Ansicht Details werden neben den Parametern der Übersicht zusätzlich:
Netzlast je s
Discards
Errors
Leitungsqualitätswert
angezeigt.
In dem Meldefenster wird die Anzahl der aufgetretenen Meldungen dargestellt. Mit einem Mausklick auf die
Alarmglocke werden automatisch die Einträge in der Meldeliste aufgerufen. Die Meldungen, sowie der
Zählerstand der Ports können mit den entsprechenden Buttons gelöscht werden.
PROmesh P9+ - Benutzerhandbuch
Kein Fehler: Die Kommunikation funktioniert fehlerfrei.
Warnung: Es ist mindestens ein Kommunikationsfehler (Discards, Error) an
dem entsprechenden Port aufgetreten, welcher noch zu keinem Ausfall führt.
Die Ursache für diese Ereignisse sollte lokalisiert und behoben werden.
Fehler: Es ist eine kritische Störung an dem entsprechenden Port
aufgetreten, welche zu einer Kommunikationsunterbrechung führt. Es ist
dringend Handlungsbedarf notwendig, um die Störung zu beseitigen.
Es findet keine Kommunikation an dem jeweiligen Port statt. Entweder ist
kein Gerät angeschlossen (ev. auch Leitungsunterbrechung) oder es kann
kein Telegrammverkehr erkannt werden (schwerwiegende Störung im
Netzwerk) bzw. die Geräte kommunizieren nicht mehr.
18
