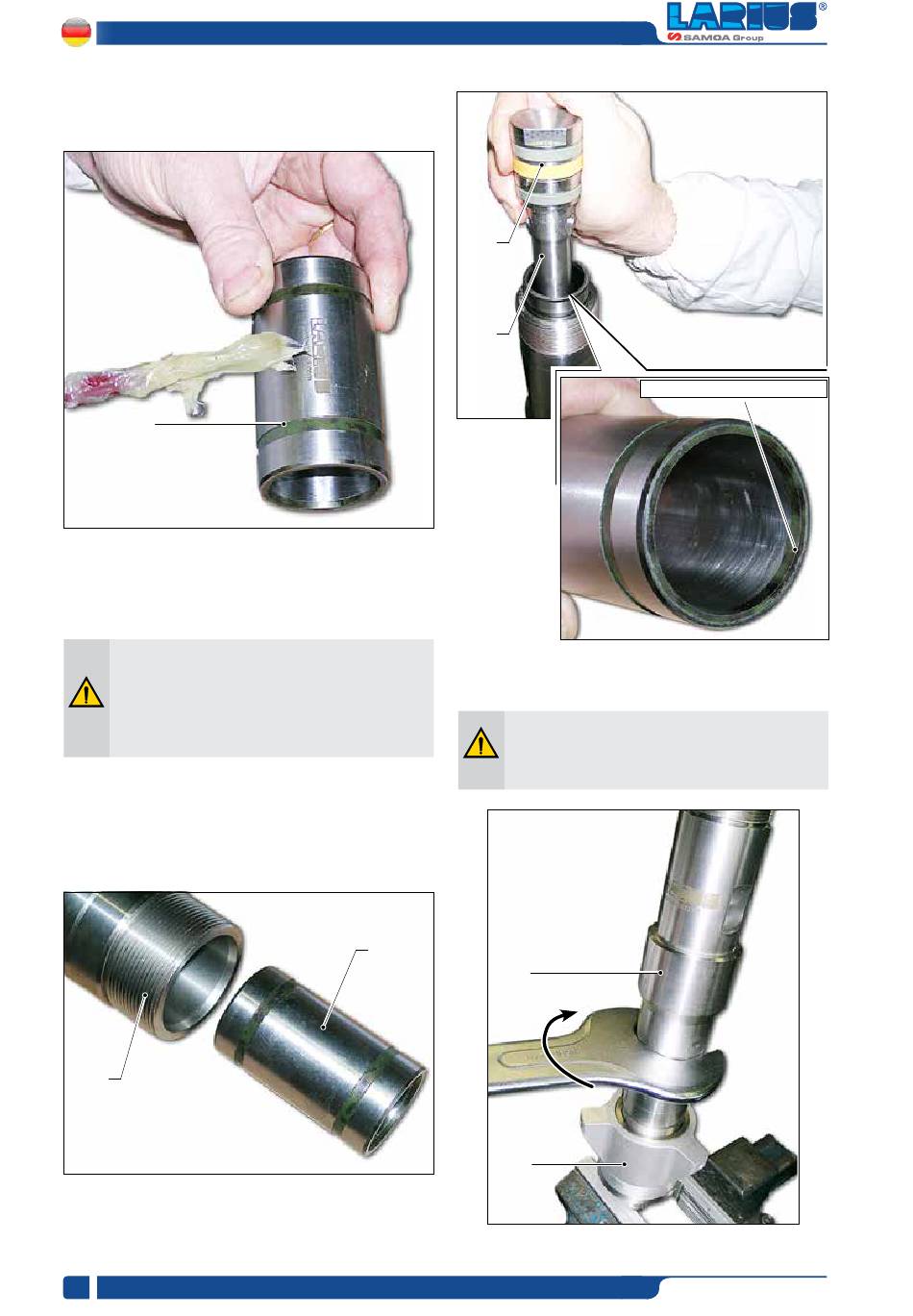

Mantel (N29) unter Verwendung eines Pinsels mit Fett sch-
mieren;
N29
Fig. 26N
•
Mantel (N29) in die untere Pumpeinheit (N30) einsetzen;
Der Pumpmantel hat auf einer Seite eine Erwei-
terung (N31), um die Kopplung mit der Stangen-
dichtung zu erleichtern.
Achten Sie bei der Montage auf die richtige
Richtung (siehe zerlegte Darstellung).
•
Komplette Kolbenstange (N31) einsetzen, nachdem die
Dichtungen (N32) mit Fett geschmiert worden sind;
N31
Fig. 27N
www.larius.com
32
N33
N32
Fig. 28N
•
Komplettes Bodenventil (N25) mit der Manteleinheit (N28)
verschrauben;
Das Bodenventil (N25) muss zur korrekten
Dichtwirkung mit einem 60 mm Schlüssel fest
angezogen werden.
N29
N28
N25
Fig. 29N
Aufgeweitete Seite auf dem Mantel
