TELESKOP MONTIEREN

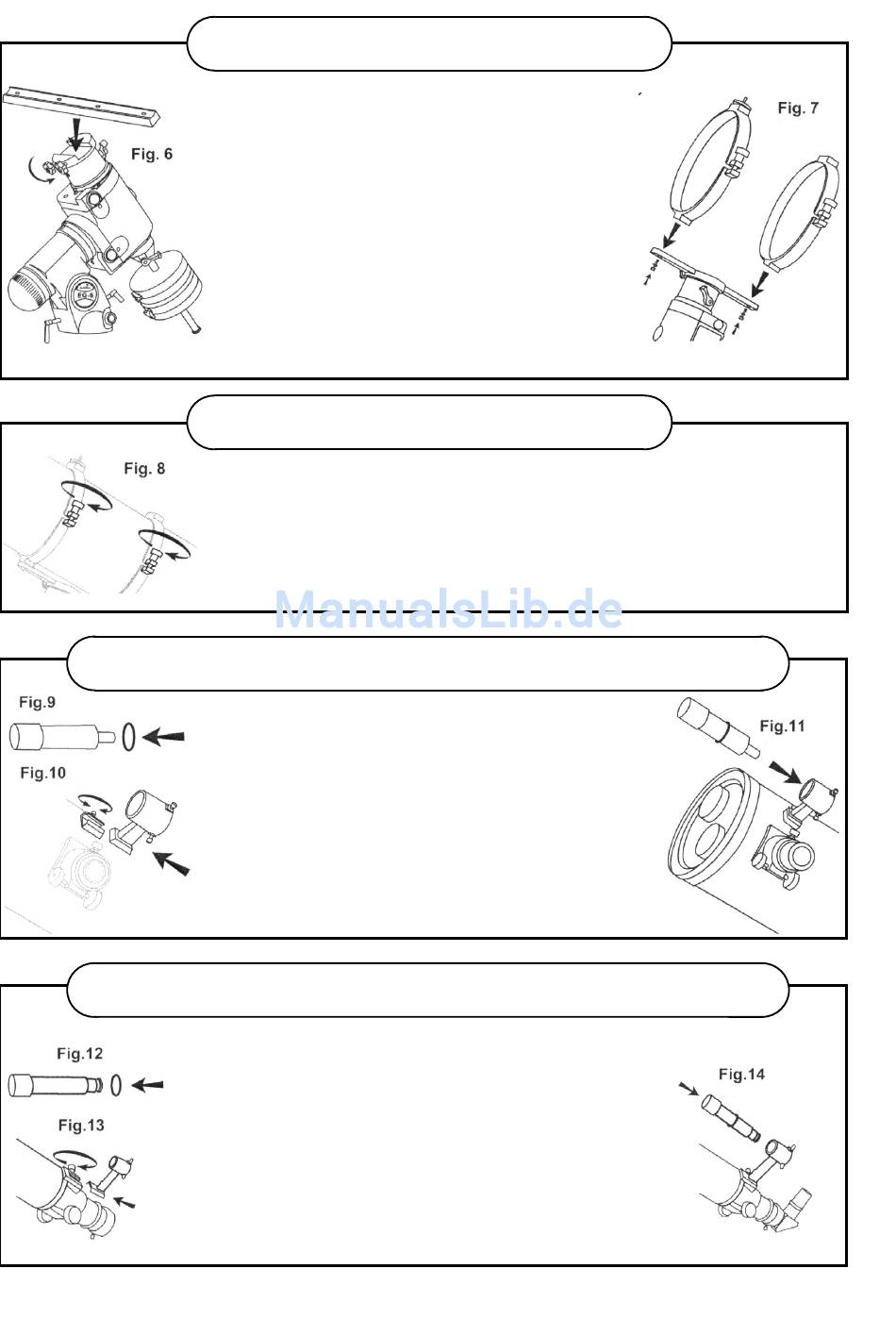

Befestigen der Montageschiene (Fig. 6)
1. Stecken Sie die Montageschiene auf die Montierung.
2. Fixieren Sie sie mit den beiden Klemmschrauben.
Anbringen der Rohrschellen an der
Montierung (Fig. 7)
1. Nehmen Sie das Teleskoprohr aus der Verpackung.
2. Entfernen Sie die Rohrschellen vom Teleskop durch
Lösen der Klemmschrauben und Aufklappen der
Scharniere.
3. Stecken Sie die Rohrschellen auf die Montage-
schiene und befestigen Sie die Rohrschellen mit den
Schrauben (das
Lieferumfang enthalten).
TELESKOP MONTIEREN
Befestigen des Teleskoprohres mit den Rohrschellen (Fig.8)
1. Entfernen Sie die Verpackung vom Teleskoprohr.
2. Suchen Sie den Schwerpunkt des Teleskoprohres. Legen Sie das
Teleskoprohr so in die Rohrschellen, dass sich der Schwerpunkt genau in
der Mitte zwischen den Rohrschellen befindet. Schließen Sie die Scharniere
und fixieren Sie das Teleskoprohr mit den Klemmschrauben. Dabei
Klemmschrauben nicht zu fest anziehen !

SUCHER MONTIEREN

Anbringen des Sucherfernrohres (Fig. 9, 10, 11)
1. Entfernen Sie vorsichtig den O-Ring von der Sucher-
fernrohrhalterung.
2. Schieben Sie den O-Ring in die Nut etwa auf halber
Länge des Sucherfernrohres.
3. Schieben Sie die Halterung des Sucherfernrohres in den
Montageschlitz und fixieren Sie die Halterung mit der
Schraube.
4. Schieben Sie das Sucherfernrohr von vorn bis zum O-
Ring in die Halterung.
SUCHER MONTIEREN
Anbringen des Sucherfernrohres (Fig. 12, 13, 14)
1. Entfernen Sie vorsichtig den O-Ring von der Sucher-
fernrohrhalterung.
2. Schieben Sie den O-Ring in die Nut etwa auf halber Länge
des Sucherfernrohres.
3. Schieben Sie die Halterung des Sucherfernrohres in den
Montageschlitz und fixieren Sie die Halterung mit der
Schraube.
4. Schieben Sie das Sucherfernrohr von vorn bis zum O-Ring
in die Halterung.
passende Werkzeug
(für Reflektor)
(für Refraktor)
6
ist im
