Skywatcher HEQ5 Bedienungsanleitung Seite 11

Wenn Sie die Kappen am oberen und unteren Ende der R.A. Achse entfernen (Fig. h-1), können Sie in das
Polarscope schauen. Drehen Sie die Montierung um die Dec. Achse bis sich das Loch in der Achse genau
vor dem Polarscope befindet. Nun können Sie vollständig durch die R.A. Achse sehen.

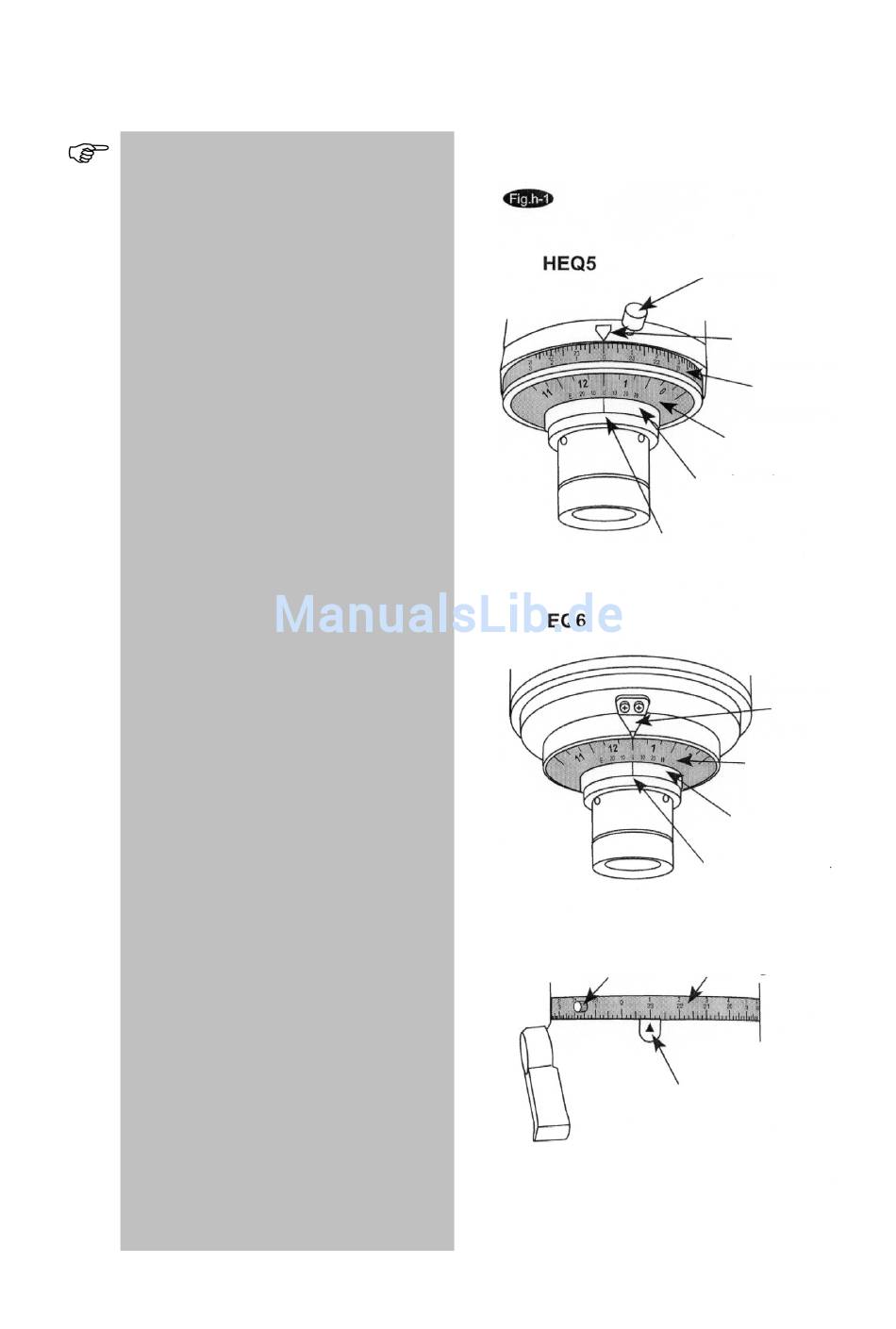

GLOSSAR (Fig.h-1)
Zeiger für Datumskala und
R.A.Teilkreis
Der Zeiger wird als Referenzpunkt bei
der Verwendung der Datumskala ver-
wendet.
Datumskala
Kreisförmige Skala um das Polarscope-
Okular. Am äußeren Rand finden Sie
die Monatsmarkierung von 1 (Jänner)
bis 12 (Dezember). Die langen Striche
Teilstriche trennen die Monate, die
mittleren markieren 10 Tage und die
kurzen 2 Tage. Die Ziffern stehen unter
dem 15. Tag des Monats.
Längengradskala (Meridian Offset)
Die kleine Skala unter dem Datumsring
ist mit "E 20 10 0 10 20 W" markiert. Da
sich diese Skala und die Datumskala
am selben Ring befinden wird dieser
Ring oft als Datum/Meridian Offset
Skala bezeichnet.
Index Marker für Meridian Offset
Eine kleine Linie auf einem schwarzen
Plastikring, der sich direkt neben der
Datum/Meridian Offset Skala befindet.
Index Marker Ring
Ein kleiner schwarzer Plastikring, auf
dem sich der Index Marker befindet.
R.A. Teilkreis
Die Skala zeigt eine Stundeneinteilung
von 0 bis 23. An der HEQ5 befindet er
sich direkt über der Datum / Meridian
Offset Skala. An der EQ6 ist befindet er
sich etwas
Montierung oberhalb des R.A. Klemm-
hebels. Die obere Zahlenreihe gilt für
die nördliche Hemisphäre, die untere für
die südliche Hemisphäre.
R.A. Teilkreis-Markierung
An der HEQ5 ist der Zeiger für die
Datumskala
R.A. Teilkreismarkierung.
besitzt eine eigene kleine dreieckige
R.A. Teilkreis-Markierung neben dem
R.A. Teilkreis.
weiter oben an
gleichzeitig auch
Die EQ6
Klemmschraube
der
die
11
Klemmschraube
Zeiger für
Datumskala und
R.A.Teilkreis
R.A.Teilkreis
Datumskala (oben)
und Meridian Offset
(unten)
Index Marker Ring
Index Marker für
Meridian Offset
Zeiger für
Datumskala
Datumskala (oben)
und Meridian Offset
(unten)
Index Marker Ring
Index Marker für
Meridian Offset
R.A. Teilkreis
R.A.Teilkreis-Markierung
