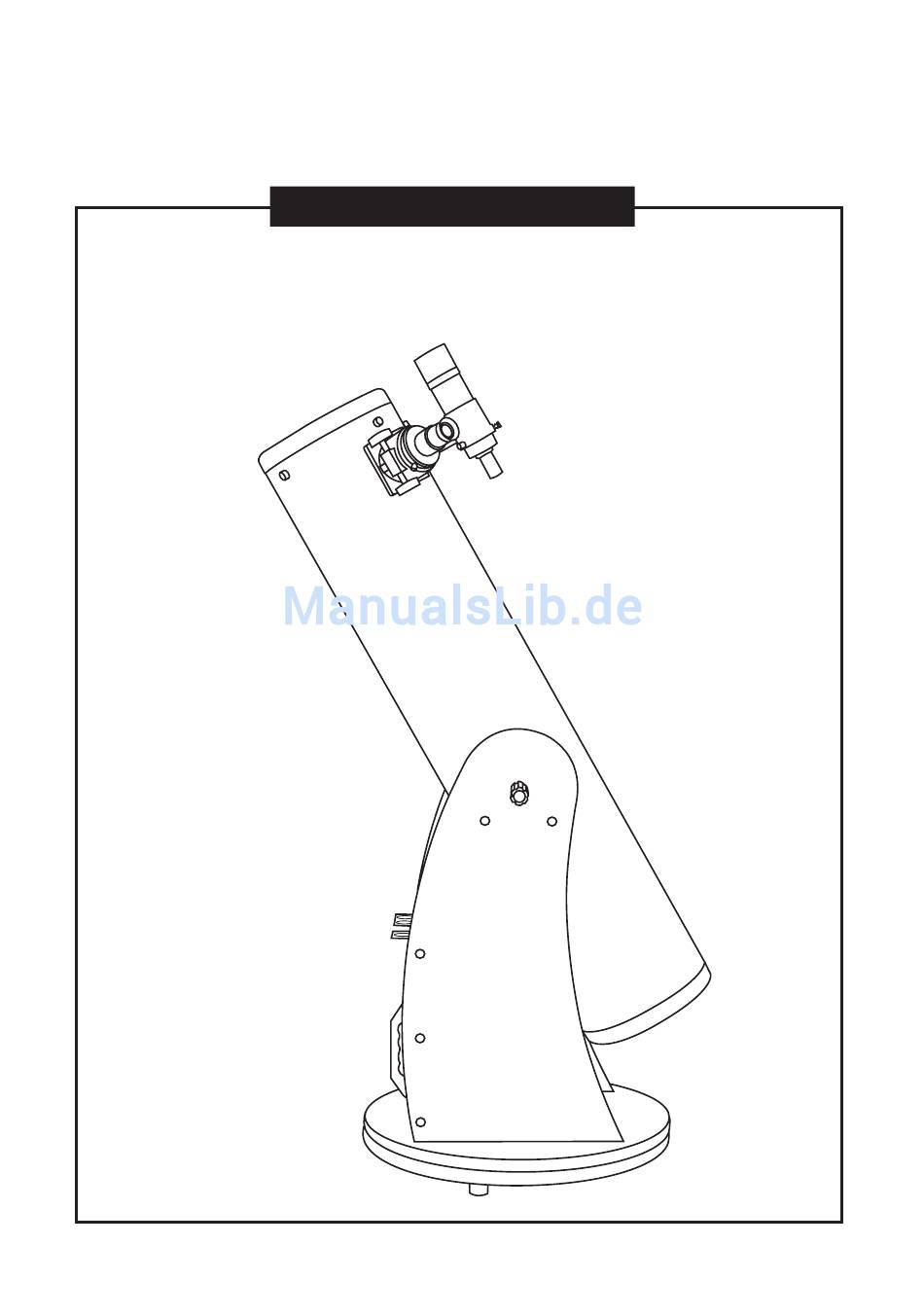

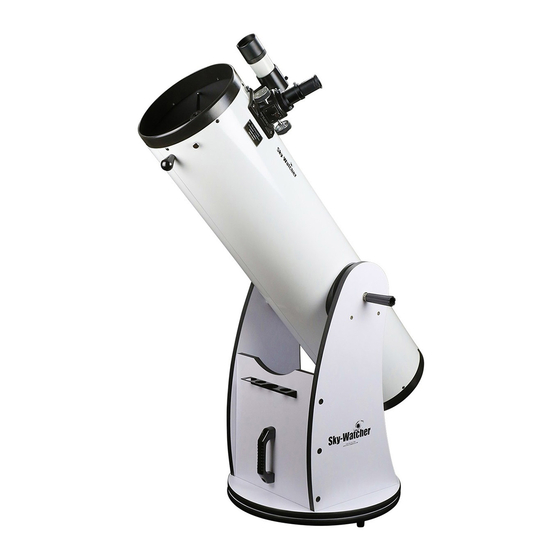

Skywatcher 200 mm/1200 mm Bedienungsanleitung
Dobson teleskope
Inhaltsverzeichnis
BEDIENUNGSANLEITUNG
All rights reserved. No part of this publication may be reproduced, stored in a retrieval system or transmitted, in any form or by any means, electronic,
mechanical, photocopying, recording or otherwise, without the prior permission of Optical Vision Limited.
Alle Rechte vorbehalten. Diese Publikation darf ohne die vorherige schriftliche Genehmigung von Optical Vision Limited weder ganz noch in Teilen, weder
elektronisch noch mechanisch noch durch Fotokopien, Aufnahmen oder auf andere Weise reproduziert, in einem Abfragesystem bereitgestellt oder
übertragen werden.
DOBSON TELESKOPE
150 mm/1200 mm
200 mm/1200 mm
254 mm/1200 mm
Inhaltsverzeichnis
Verwandte Anleitungen für Skywatcher 200 mm/1200 mm
Inhaltszusammenfassung für Skywatcher 200 mm/1200 mm
- Seite 1 BEDIENUNGSANLEITUNG DOBSON TELESKOPE 150 mm/1200 mm 200 mm/1200 mm 254 mm/1200 mm All rights reserved. No part of this publication may be reproduced, stored in a retrieval system or transmitted, in any form or by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior permission of Optical Vision Limited.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Aufbau des Teleskops Stückliste Basisanordnung Aufbau des optischen Rohrs Aufbau des Teleskops Ausrichtung des Suchfernrohrs Fokussieroptik Verwendung der optionalen Barlow-Linse Verwendung des Handgriffs zum Steuern der Spannung Richtungseinstellung des Dobson-Teleskops Berechnung der Vergrößerung (Potenz) Berechnung des Sichtfelds Berechnung der Austrittspupille Beobachtung des Himmels Himmelsbedingungen Auswahl des Beobachtungsortes... -
Seite 3: Stückliste
TÜCKLISTE 1. Basis (Teil 1) Logo Logo Paket 1 (14 Schrauben, Paket 2 (1 Tubus, 1 Bolzen, Paket 3 (1 Zubehörfach, 14 Schraubenkappen) |2 Unterlegscheiben, 1 Mutter, 1 Teflon-Matte) 3 Schrauben) Paket 7 Paket 6 Paket 4 Paket 5 (1 Handgriff, 1 Handgriff (4 zylindrische (1 Handgriff) (2 Schrauben,... -
Seite 4: Ufbau Der Basis
UFBAU DER BASIS 1. Verbinden Sie Platte B mit 2. Verbinden Sie die Baugruppe 3. Bringen Sie die Plastikfüße an Platte Platte A1 und A2. Stellen Sie mit der runden Platte C. D an. Platzieren Sie die Teflon-Matte sicher, dass die Logos auf Platte zwischen der Baugruppe aus Schritt A1 und A2 auf der Außenseite 2 und Platte D. -
Seite 5: Aufbau Des Optischen Rohrs
UFBAU DES OPTISCHEN ROHRS 9. Platzieren Sie das optische Rohr zwischen 10. Bringen Sie die Handgriffe aus Paket 7 an Platte A1 und A2. Stellen Sie sicher, dass die den Löchern von Platte A1 und A2 an. Seitenlager des Rohrs auf den 4 zylindrischen Ziehen Sie die Handgriffe nicht zu fest an. -
Seite 6: Bedienung Des Teleskops
BEDIENUNG DES TELESKOPS Abb. a Die festen Vergrößerungsweiten am optischen Rohr sind sehr nützlich. Wenn Sie korrekt am Teleskop ausgerichtet sind, können Objekte schnell lokalisiert werden und in die Mitte des Feldes gebracht werden. Die Ausrichtung erfolgt optimalerweise im Freien bei Tageslicht, wenn es einfacher ist, Objekte zu lokalisieren. -
Seite 7: Kippen Auf Der Höhenachse
Abb. e Steuern der Spannung Lockern oder spannen Sie den Handgriff, um gerade so viel Reibung zu erzeugen, dass sich der Tubus einfach bewegt, wenn er angestoßen wird, jedoch in seiner Position bleibt, wenn kein Anstoß erfolgt. Möglicherweise müssen Sie den Handgriff erneut justieren, wenn Sie Zubehör zum Tubus hinzufügen oder entfernen. -
Seite 8: Berechnung Der Vergrößerung (Potenz)
Die entstehende Vergrößerung eines Teleskops wird durch die Brennweite des verwendeten Okulars bestimmt. Teilen Sie zur Bestimmung der Vergrößerung Ihres Teleskops die Brennweite des Teleskops durch die Brennweite des Okulars, das Sie verwenden werden. Beispiel: Eine Brennweite von 10 mm des Okulars ergibt eine 80-fache Vergrößerung bei einem Teleskop mit einer Brennweite von 800 mm. -
Seite 9: Beobachtung Des Himmels
BEOBACHTUNG DES HIMMELS Die Himmelsbedingungen werden für gewöhnlich durch zwei atmosphärische Eigenschaften beeinflusst. Zum einen durch die Sicht, die Beständigkeit der Luft, zum anderen durch die Transparenz, d. h. die Lichtstreuung aufgrund der Menge an Wasserdampf und Feststoffen in der Luft. Wenn Sie den Mond und Planeten beobachten, und es scheint, als ob Wasser darüber fließt, haben Sie wahrscheinlich eine schlechte Sicht, weil Sie durch turbulente Luft hindurch beobachten. -
Seite 10: Die Richtige Pflege Ihres Teleskops
DIE RICHTIGE PFLEGE IHRES TELESKOPS Abb. g Die Kollimation ist der Ausrichtungsprozess der Spiegel im Teleskop, damit diese im reibungslosen Zusammenspiel funktionieren, um das Licht für das Okular entsprechend zu bündeln. Durch die Beobachtung von unscharfen Sternbildern können Sie testen, ob die Optik Ihres Teleskops ausgerichtet ist. Bringen Sie einen Stern in die Mitte des Sichtfeldes, und bewegen Sie die Fokussieroptik so, dass das Bild etwas aus Richtig eingestellt... -
Seite 11: Technischer Support
Einstellung des Primärspiegels Sechskantschraube innen Feststellschraube Am hinteren Ende des Teleskops befinden sich 3 Abb. l Sechskantschrauben und 3 Kreuzschlitzschrauben. Bei den 150 mm/1200 mm und 200 mm/1200 mm Teleskopen sind Sechskantschrauben Feststellschrauben und die Kreuzschlitzschrauben die Stellschraube Stellschrauben. Beim 254 mm/1200 mm Teleskop sind die Flachkopfschrauben die Stellschrauben und die Flügelschrauben die Feststellschrauben (Abb. - Seite 12 SEHEN SIE MIT IHREM TELESKOP NIE DIREKT IN DIE SONNE. DIES KANN ZU DAUERHAFTEN AUGENSCHÄDEN FÜHREN. VERWENDEN SIE ZUR SONNENBEOBACHTUNG EINEN GEEIGNETEN SONNENFILTER. SETZEN SIE ZUM SCHUTZ EINE STAUBKAPPE AUF DAS SUCHFERNROHR. VERWENDEN SIE KEINEN OKULARTYP-SONNENFILTER UND VERWENDEN SIE IHR TELESKOP NIE ZUR PROJEKTION VON SONNENLICHT AUF ANDERE OBERFLÄCHEN, DA DIE AUFGESTAUTE INNERE WÄRME DIE OPTISCHEN BESTANDTEILE DES TELESKOPS BESCHÄDIGT.
