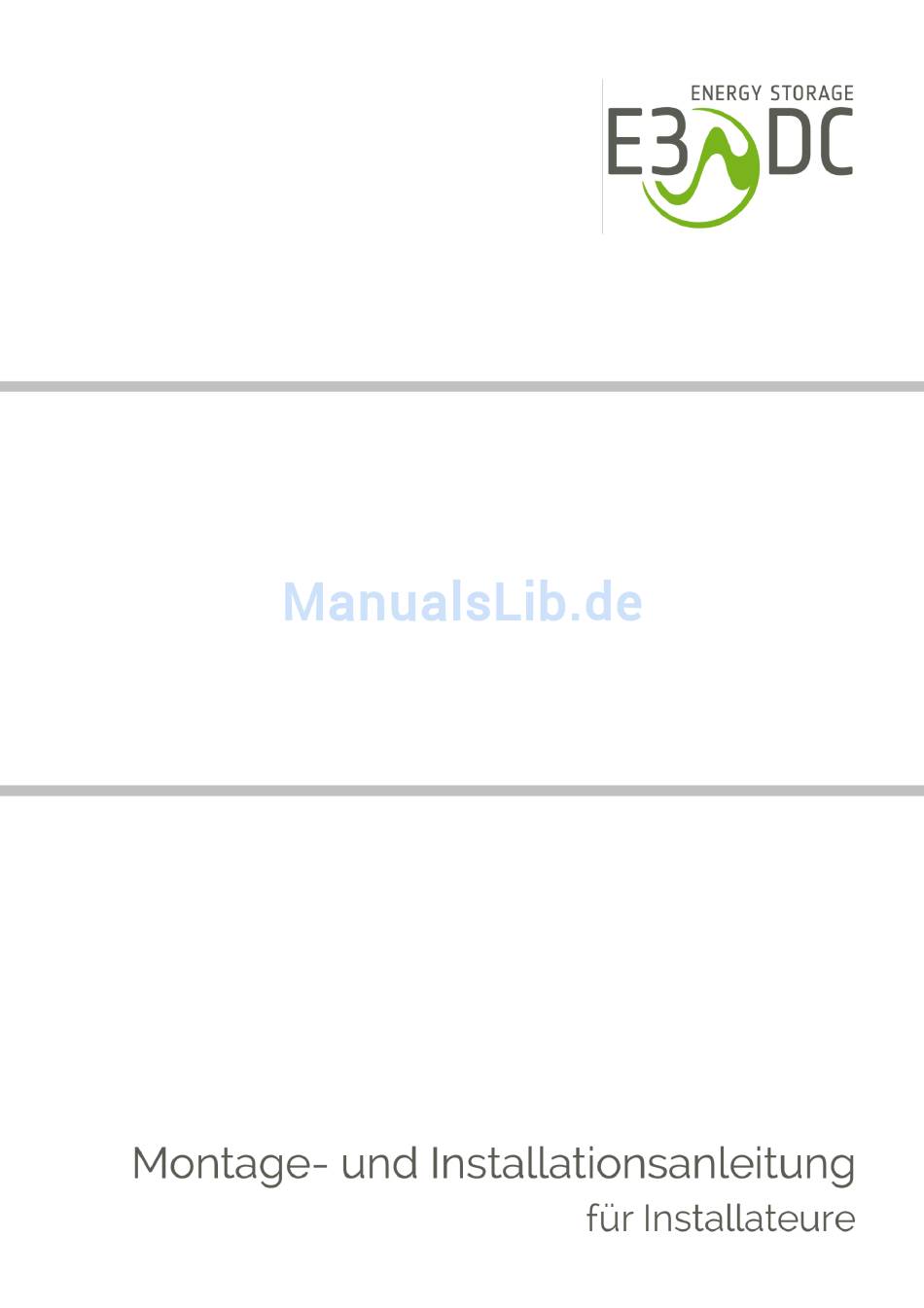

- Seite 1 Nachrüstsatz Zusatzwechselrichter S10 E AI BE-B1077...
-
Seite 3: Rechtliche Bestimmungen
Weitere Informationen Die Anleitung ist für den beidseitigen Druck (Duplexdruck) optimiert. Bei Fragen hilft die E3/DC GmbH gerne weiter. Weitere Informationen zum Produkt und zur E3/DC GmbH entnehmen Sie bitte der Firmenwebsite. E3/DC GmbH Karlstraße 5 D-49074 Osnabrück... -
Seite 5: Inhaltsverzeichnis
E3/DC GmbH Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit ............................7 Lieferumfang .............................. 7 Einleitung ..............................8 Montage und Installation des Sicherungsautomaten ................9 Endblock entfernen .......................... 9 Sicherungsautomat montieren und intern verdrahten ..............10 Sicherungsautomat mit dem externen Wechselrichter verbinden ..........11 Arbeiten abschließen .......................... -
Seite 7: Zu Ihrer Sicherheit
E3/DC GmbH 1 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Elektrofachkräfte für elektrische Installationen! Sämtliche Arbeiten an elektrischen Installationen dürfen nur von ausgebildeten Elektrofachkräften ausgeführt werden! FACHKRÄFTE Lebensgefahr durch elektrische Spannung! Durch unter Spannung stehende Teile können schwere Verletzungen entstehen. GEFAHR ... -
Seite 8: Einleitung
3 Einleitung E3/DC GmbH Einleitung Die im Folgenden beschrieben Arbeiten erfolgen im AC-Anschlussraum des S10 E Hauskraftwerks auf der oberen Hutschiene (Hutschiene 3). Abb. 1: Hutschiene 3 (obere Hutschiene) Stand: 2016-07-27 | Revision 02 Nachrüstsatz Zusatzwechselrichter... -
Seite 9: Montage Und Installation Des Sicherungsautomaten
E3/DC GmbH 4 Montage und Installation des Sicherungsautomaten Montage und Installation des Sicherungsautomaten In der folgenden Anleitung werden der Einbau und die elektrische Installation der Absicherung für einen zusätzlichen externen Wechselrichter beschrieben. Zunächst das System spannungsfrei schalten. Die Abdeckung des AC-Anschlussraums entfernen. -
Seite 10: Sicherungsautomat Montieren Und Intern Verdrahten
4 Montage und Installation des Sicherungsautomaten E3/DC GmbH Sicherungsautomat montieren und intern verdrahten Die 3-polige Absicherung des zusätzlichen externen Wechselrichters montieren. Den Endblock rechts neben den Sicherungsautomaten montieren. Die Absicherung mit dem beiliegenden Kabelsatz verdrahten. Abb. 4: Absicherung montieren und verdrahten Stand: 2016-07-27 | Revision 02 Nachrüstsatz Zusatzwechselrichter... -
Seite 11: Sicherungsautomat Mit Dem Externen Wechselrichter Verbinden
E3/DC GmbH 5 Arbeiten abschließen Sicherungsautomat mit dem externen Wechselrichter verbinden Die Leiter L1, L2 und L3 des externen Wechselrichters am Sicherungsautomaten auflegen. Den Neutralleiter (N) direkt oben an der N-Schiene auflegen. Hinweis: Unbedingt die linke Seite der N-Schiene verwenden („N-Haus“), wie in der folgenden Abbildung zu sehen! Den Schutzleiter (PE) direkt oben an der PE-Schiene auflegen.
