E3/DC S10 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. E3/DC Anleitungen
  4. Solaranlage
  5. S10 BLACKLINE
  6. Bedienungsanleitung

E3/DC S10 Bedienungsanleitung

Hauskraftwerk
Vorschau ausblenden Andere Handbücher für S10:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
S10
Hauskraftwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC S10

Inhaltszusammenfassung für E3/DC S10

  • Seite 1 Bedienungsanleitung Hauskraftwerk...

  • Seite 3: Rechtliche Bestimmungen

    Das Gerät wurde mit großer Sorgfalt und unter Verwendung modernster Technik entwickelt, produziert und geprüft. Die E3/DC GmbH erfüllt die Anforderungen der DIN EN ISO 9001 und weist diese durch ein zertifiziertes Qualitätsmanagementsystem nach. Bitte entnehmen Sie die jeweils aktuelle Version dieser Anleitung dem Kundenportal der E3/DC GmbH.

  • Seite 5: Inhaltsverzeichnis

    3.1.2 S10 E PRO ......................17 3.1.3 S10 MINI ......................18 3.2 Abmessungen ....................... 19 3.2.1 S10 E | S10 E INFINITY | S10 E PRO ............... 19 3.2.2 S10 MINI ......................20 3.3 Aufbau .......................... 21 3.3.1 S10 E | S10 E INFINITY | S10 E PRO ............... 21 3.3.2 S10 MINI ......................
  • Seite 6 5.4.6.7 Smart-Funktionen > Smart Charge ............. 66 5.4.6.8 Smart-Funktionen > Smart Charge > Wetterprognose ......66 5.4.6.9 Smart-Funktionen > Smart Charge > Sperrzeiten ....... 68 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 7 Direktverbrauch (Hausverbrauch | Produktion) ......... 104 6.3.3 System-Monitor ....................106 6.3.4 Smart-Funktionen .................... 110 6.3.5 SmartHome (nur bei Nutzung von Hausautomations-Systemen) ..... 110 6.3.6 Wallbox (optional) .................... 110 S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 8 11.3 S10 E INFINITY ......................133 11.4 S10 E PRO ......................... 135 Zubehör ..........................137 12.1 S10 E / S10 E INFINITY / S10 E PRO ................ 137 12.2 S10 MINI ........................141 Glossar ..........................142 S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 9: Hinweise Zu Diesem Dokument

    Die Gehäusetüren des S10 Hauskraftwerks werden ausschließlich in weißer Farbe dargestellt. Gültigkeitsbereich Dieses Dokument gilt für alle Gerätetypen des S10 Hauskraftwerks. Auf Abweichungen der Gerätevarianten, -typen und -generationen voneinander wird gesondert hingewiesen. Technische Änderungen behält sich die E3/DC GmbH vor. In diesem Dokument kann das S10 Hauskraftwerk in der Kurzform als „S10“...

  • Seite 10: Konzept Der Sicherheitshinweise

    Die folgenden Arten von Allgemeinen Hinweisen werden in dieser Anleitung verwendet: Hinweis: Zusätzliche Information, die für das jeweilige Thema wichtig ist, aber keine Sicherheitsrelevanz hat. Das gewünschte Ziel einer Handlung wurde erreicht.  S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 11: Auszeichnungen Im Text (Fett, Kursiv Usw.)

    • Solar antippen. • Die Auszeichnung kursiv wird kursiv Menü Einstellungen verwendet für die Benennung von • Funktion Netz Menüs, Funktionen und Eingabefeldern des Touch-Displays. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 12: Sicherheit

    Das Betreiben des Geräts bei einer Umgebungstemperatur außerhalb eines Temperaturbereiches zwischen +5°C und +35°C! • das Nichtbeachten dieser Anleitung! • das Betreiben des Geräts für die Versorgung von lebenserhaltenden medizinischen Geräten! S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 13: Folgen Bei Nichtbeachtung Dieser Anleitung

     Die in das Gerät integrierte Sicherung dient dem Geräteschutz und ist auch nur für dieses Gerät ausgelegt.  Der notwendige Leitungs- und Personenschutz ist vom Installateur entsprechend zu dimensionieren und vorzusehen. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 14  Beachten Sie unbedingt die zulässigen Umgebungsbedingungen: Temperatur, Feuchtigkeit, ausreichende Luftzufuhr und Kühlung.  Die Umgebungstemperatur sollte zwischen 5 °C und 35 °C liegen, um einen optimalen Betrieb des Geräts zu gewährleisten. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 15: Symbole Auf Dem Typenschild Und Am Gerät

    U. nicht zur mehreren Spannungsfreiheit des Spannungsquellen Gesamtsystems. versorgt: - PV-Generator - AC-Netz - Batterie Vor dem Öffnen das Gerät – von sämtlichen Spannungsquellen trennen! S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 16: Produktbeschreibung

    Strom versorgt werden können. • AC-Anschluss: – S10 E | S10 E INFINITY | S10 E PRO: Das Gerät wird zwischen Versorgernetz und Hausnetz angeschlossen. – S10 MINI: Das Gerät wird mittels einer Stichleitung mit der Haus-Unterverteilung verbunden.

  • Seite 17: S10 E | S10 E Infinity

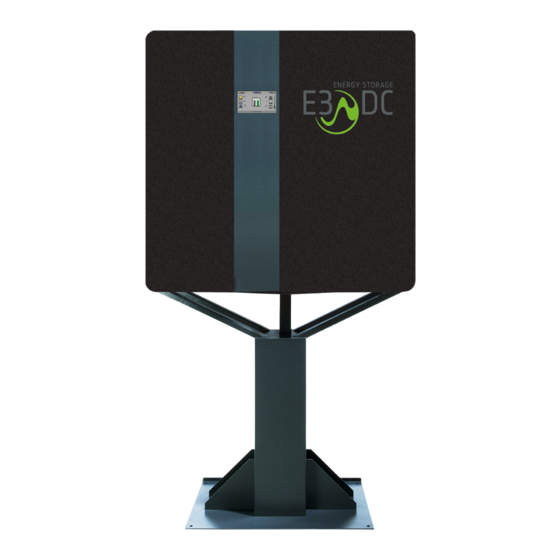

    3 Produktbeschreibung 3.1.1 S10 E | S10 E INFINITY Abb. 1: Typenschild S10 E (Beispiel) 3.1.2 S10 E PRO Abb. 2: Typenschild S10 E PRO (Beispiel) S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 18: S10 Mini

    3 Produktbeschreibung E3/DC GmbH 3.1.3 S10 MINI Abb. 3: Typenschild S10 MINI (Beispiel) S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 19: Abmessungen

    Abmessungen 3.2.1 S10 E | S10 E INFINITY | S10 E PRO Abb. 4: Abmessungen S10 E | S10 E INFINITY | S10 E PRO (in mm) *bei Nachrüstung tieferer Türsatz S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 20: S10 Mini

    3 Produktbeschreibung E3/DC GmbH 3.2.2 S10 MINI Abb. 5: Abmessungen S10 MINI S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 21: Aufbau

    E3/DC GmbH 3 Produktbeschreibung Aufbau 3.3.1 S10 E | S10 E INFINITY | S10 E PRO Abb. 6: Aufbau S10 E | S10 E INFINITY | S10 E PRO Pos. Benennung Pos. Benennung Touchdisplay Batterieraum AC-Anschlussraum Standfuß Typenschild Tragegriff Batteriewandler Wechselrichter S10 Hauskraftwerk –...
  • Seite 22 (1K04) [21] [22] Leistungsmesser AC-Anschlüsse: Netz (links), Haus (rechts) [23] Option: Motorschalter für 3-phasige [24] Batteriemodule (je nach Batterietyp Ersatzstromfunktion unterschiedlich) [25] Batteriehaltebügel (4 Stück) S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 23: S10 Mini

    Batteriemodul(e) (je nach Batterietyp [10] DC-Trennschalter unterschiedlich) [11] [12] Durchführung CAN-Bus Batterie-Trennschalter (Breaker) [13] Anschlüsse für PV-Strings [14] USB- und LAN-Anschluss [15] Durchführung AC-Anschluss [16] Durchführung Notstromanschluss S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 24: Anforderungen An Den Montageort

    Installations- und Montagebedingungen dauerhaft einzuhalten sind. Werden die Installations- und Montagebedingungen nicht ununterbrochen eingehalten, besteht kein Garantieanspruch und E3/DC behält sich die Prüfung der Möglichkeit zur Gewährleistung vor. Die Installations- und Montagebedingungen sind für Sie jederzeit in der Bedienungsanleitung einsehbar.

  • Seite 25: Wohn- Und Schlafräume Sind Als Montageort Nicht Zulässig

    Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage bei der E3/DC GmbH und unter Berücksichtigung von Derating-Faktoren möglich. 3.4.6 Mindestabstände einhalten •...

  • Seite 26: Standfußmontage: Besonderheiten

    – Keine Montage an Wänden aus Gipskarton! Insbesondere bei der Wandhaltermontage muss die Wand ein erhebliches Gewicht tragen (siehe das Kapitel „Technische Daten der S10 Hauskraftwerke“, S. 128ff. dieser Anleitung). Wände aus Gipskarton oder ähnlichem Material sind daher ungeeignet! –...
  • Seite 27 Die entsprechenden Beschriftungen müssen uneingeschränkt lesbar sein. – Das Touch-Display sollte sich in Augenhöhe befinden, um gut bedien- und ablesbar zu sein. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 28: Lieferumfang Und Transportkontrolle

    Enthält Materialien zur Montage, zur Gerät) je nach Batterietyp elektrischen Installation und zur Batterieinstallation LZxxxx (je nach Batterietyp, Abschlusswiderstand LZxxxx wenn erforderlich) APA-167 Bedienungsanleitung S10 Hauskraftwerk S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 29: Transportkontrolle

    Für den Fall eines Batterieaustausches können die Batteriemodule sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 transportiert werden. • Dies gilt auch bezogen auf die spätere Entsorgung der Batteriemodule. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 30: Gerät Verpackt Zum Montageort Transportieren Und Auspacken

    – 120 kg 133 kg 106 kg mit Wandhalter – 140 kg 153 kg 114 kg mit Standfuß Batterien Das Gewicht der Batterien ist herstellerabhängig. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 31: Bedienung

    Über die farbigen Balken erhalten Sie einen schnellen Überblick über Ihr System. Bedeutung der Farben: Grün: Komponente ist vorhanden und kommuniziert. Rot: Komponente ist nicht vorhanden Orange: Komponente kommuniziert nicht. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 32: Die Startseite Und Ihre Elemente

    Bei Bedarf werden aus technischen Gründen Neustarts des Systems durch die Systemsoftware ausgelöst. Dies geschieht üblicherweise nachts. Die Startseite und ihre Elemente Abb. 13: Touch-Display mit angezeigter Startseite S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 33: Statuszeile Und Ihre Elemente

    Status „Service“, z. B. bei Firmware-Updates. Status Stromnetz: Zeigt den Netz-Status an. • Verbindung zum Stromnetz des Energieversorgungsunternehmen vorhanden. • Keine Kommunikation. • Status „Service“, z. B. bei Firmware-Updates. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 34: Eigenstrom- Und Autarkiequote

    Autarkiequote (im abgebildeten Beispiel 77 Prozent) 5.3.3 Aktuelle Leistungswerte Abb. 15: Startseite mit aktuellen Leistungswerten des S10 Hauskraftwerks Die angezeigten Leistungswerte werden sekündlich aktualisiert. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 35 Wurden Lade und Entladesperrzeiten gesetzt, erscheint ein Schloss-Symbol rechts neben dem Batterie-Symbol, darunter eine kleine Uhr. Der rote Richtungspfeil weist nach links und rechts (= Lade- und Entladesperre aktiviert). S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 36 Antippen des Button verzweigt in die Übersicht der Funktion Wallbox. Haus Zeigt den aktuellen Stromverbrauch im Haus an. Antippen des Button verzweigt ins Hauptmenü der Smart-Funktionen. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 37: Verlauf Der Leistungswerte Über Einen Zeitraum (Historie)

    Abb. 16: Verlauf antippen Wollen Sie die Leistungswerte eines Tages, einer Woche, eines Monats oder eines Jahres abrufen, tippen Sie Verlauf an. Abb. 17: Beispiel Energieflüsse (des Tages) S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 38 Zeigt die Energiemenge in kWh an, die in das Stromnetz des Energieversorgungsunternehmens eingespeist wurde (Netzeinspeisung). Netz (OUT) Zeigt die Energiemenge in kWh an, die über das Stromnetz des Energieversorgungsunternehmens bezogen wurde (Netzbezug). S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 39: Das Hauptmenü Und Seine Funktionen

    In den folgenden Kapiteln erhalten Sie einen Überblick über die wichtigsten Inhalte. Hinweis: Wird innerhalb von ca. 1 Minute kein Button betätigt, wechselt die Anzeige automatisch zur Startseite. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 40: Solar

    Abb. 22: „Übersicht“, Seite 1 Hier werden Schein-, Wirk- und Blindleistung angezeigt. • Tippen Sie den Button an, um zur jeweils nächsten Seite zu wechseln. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 41 Im Feld Drehfeld muss „Rechtsdrehfeld“ angezeigt sein! Abb. 23: „Übersicht“, Seite 2 Übersicht (Seite 3) Hier werden DC-Spannung, DC-Stromstärke und DC-Leistung angezeigt. Abb. 24: „Übersicht“, Seite 3 S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 42: Solar > Einstellungen

    5.4.1.2 Solar > Einstellungen Hauptmenü > Solar > Einstellungen Abb. 25: „Einstellungen“ Ihr Installateur hat bereits die entsprechende Einstellung vorgenommen. Die Einstellung kann nur durch ihn geändert werden. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 43: Batterie

    Die Darstellungen sind konfigurations-, leistungs- und typenabhängig. Übersicht (Seite 1) Abb. 27: „Übersicht“, Seite 1 • Tippen Sie den Button an, um zur jeweils nächsten Seite zu wechseln. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 44 5 Bedienung E3/DC GmbH Übersicht (Seite 2) Abb. 28: „Übersicht“, Seite 2 Übersicht (Seite 3) Abb. 29 :“Übersicht“, Seite 3 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 45: Batterie > Einstellungen

    Abb. 30: „Einstellungen“ Hinweis: Die Button öffnen bzw. schließen nur antippen, wenn Sie von ihrem Installateur oder dem Technischen Support der E3/DC GmbH dazu aufgefordert werden. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 46: Leistungsmesser

    Einspeisung ins Stromnetz Die Netzeinspeisung wird auf drei Phasen gemessen. Hinweis: Das S10 MINI speist einphasig Strom ins Stromnetz ein, regelt aber alle drei Phasen. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 47: Bezug Aus Dem Stromnetz

    Quellen usw., können die gemessenen Phasen angezeigt werden. In der Funktion kann dann vor- und zurück geblättert werden. Anpassungen können nur durch den Installateur vorgenommen werden. Abb. 34: Einstellungen für „Farm“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 48: Wallbox (Optional)

    Der 1-phasige Verbraucheranschluss des S10 MINI wird im Notstrom-Betrieb dauerhaft mit Strom versorgt. • Beim S10 E ist der Einbau des Notstrom-Motorschalters Voraussetzung für den „echten“ 3-phasigen Ersatzstrombetrieb (Art.-Nr. OPT1150080001). S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 49: Hintergrundinformationen Zum Notstrombetrieb

    Notstromreserve nicht möglich! Notstrombetrieb im Normalfall – S10 Hauskraftwerk im netzparallelen Betrieb Im Normalfall betreiben Sie Ihr S10 Hauskraftwerk im netzparallelen Betrieb. Das System hat Zugang zum öffentlichen Stromnetz des jeweiligen Stromanbieters und ist außerdem mit der PV- Anlage verbunden.

  • Seite 50: Notstromoption Mit Einem Verbraucheranschluss Im S10 Mini

    In der folgenden Abbildung ist eine Phase (L3) des Netzes ausgefallen. Der Parameter „Notstrom bereits bei Ausfall einer Phase starten“) in den Einstellungen (siehe Notstrom > Einstellungen) wurde nicht gesetzt. Entsprechend hat das S10 Hauskraftwerk daher auch nicht in den Notstrombetrieb umgeschaltet.

  • Seite 51: Vorgehensweise

    Versuche bereits verstrichen sind. 5.4.5.5 Notstrom > Einstellungen Hauptmenü > Notstrom > Einstellungen Durch Antippen des Button Einstellungen, verzweigen Sie zum folgenden Bildschirm: Abb. 39: „Einstellungen“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 52: Notstrom Bereits Bei Ausfall Eine Phase Starten

    Notstromreserve entspricht bei diesen Geräten der Batteriekapazität des Batteriekreises mit der geringeren Batteriekapazität. – Beim S10 E handelt es sich um ein Gerät mit 1 Batteriekreis. Die Notstromreserve kann hier zwischen 0 und der insgesamt verfügbaren Batteriekapazität liegen. • Tiefentladeschutz: Die im S10 Hauskraftwerk verbauten Batteriemodule verfügen werksseitig über eine...

  • Seite 53: Notstrom > Test

    Durch Antippen des Button Einstellungen, verzweigen Sie zum folgenden Bildschirm: Abb. 40: „Notstrom-Test“ Mit dieser Funktion können Sie den im S10 verbauten Notstrom-Mechanismus testen. • Ihr Haus wird für die Testdauer von 2 Minuten vom öffentlichen Stromnetz getrennt und wieder zugeschaltet.

  • Seite 54: Smart-Funktionen

    5.4.6.1 Smart-Funktionen > Smart Home (optional) Hauptmenü > Smart-Funktionen > Smart Home Durch Antippen des Button Smart Home, verzweigen Sie in das folgende Untermenü: Abb. 42: Untermenü „Smart Home“ S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 55: Smart-Funktionen > Smart Home > Funk-Aktoren

    5 Bedienung 5.4.6.2 Smart-Funktionen > Smart Home > Funk-Aktoren Überblick Das S10 Hauskraftwerk verfügt über eine Funktion, angeschlossene Verbraucher über eine Schnittstelle zum funkbasierten Hausautomationssystem xComfort zu steuern. Funktionen wie Lichtsteuerung oder die Steuerung von z. B. Wärmepumpen, Heizung oder Lüftung, sind möglich.

  • Seite 56: Kommunikation Zwischen Hauskraftwerk Und Aktoren Herstellen

    Hauptmenü > System-Info > Button Neu starten im Bereich „System“ Abb. 44: S10 E Geräteunterseite – USB-Buchse für Hausautomation Abb. 45: S10 MINI Geräteunterseite – USB-Buchse für Hausautomation S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 57: Schaltbefehle Für Die Aktoren Parametrieren

    Batterie-Aktor Batterie-Aktor [11] Button zum Öffnen bzw. Schließen der [12] Einschalt-Uhrzeit für Timer-Aktor Bearbeitungsfelder [13] Ausschalt-Uhrzeit für Timer-Aktor [14] Auswahl Wochentage für die jeweilige Aktorbedingung S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 58: Aktor Anlernen

    [1] und [2] auswählen, danach [3] antippen. • Nach Antippen von [3] bestätigt der Schaltaktor den Empfang durch zweimaliges Aufblinken der LED und Schalten der Last. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 59 Die LED im Aktor ist ausgeschaltet. – Die angeschlossene Laste ist ausgeschaltet. Aktor parametrieren: • In der Funktion Funk-Aktoren die Einstellungen des angelegten Aktors vornehmen ([6] bis [14]). S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 60 Ist die Bedingung fertiggestellt ist, muss der Modus auto über den entsprechenden Button aktiviert werden. Andernfalls wird die erstellte Bedingung übergangen. Der Zugriff müsste dann manuell über die Button an und aus erfolgen. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 61: Angelernten Aktor Zurücksetzen Bzw. Löschen

    Anschließend kann der Aktor, wie unter „Aktor anlernen“ auf Seite 58 beschrieben, neu angelernt werden. Detailliertere Angaben zur Bedienung der Aktoren usw. entnehmen Sie bitte der Dokumentation des Herstellers. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 62: Aktor-Typ Analogaktor

    Steuerspannungen können weitergegeben werden, bezogen auf – die Batterieladung oder – die ins Stromnetz eingespeiste Energie. Sie benötigen für die Nutzung dieser Funktion am S10 Hauskraftwerk den folgenden Aktor, den Sie bei uns beziehen können: – Aktor-Typ: CAAE-01/01 – E3/DC-Artikelnummer: OPT1550110002 Werte für die Batterieladung (SOC) bestimmen...
  • Seite 63 Der angeschlossene Verbraucher zieht in diesem Fall die volle Leistung. Im Beispiel sind 1.000 Watt eingegeben. – Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 64 Über den Schieberegler wird manuell eine Spannung zwischen 0 und 10 Volt vorgeben. – Der Wert wird übernommen, sobald der Schieberegler losgelassen wird. – Die manuell vorgenommenen Eingaben in den entsprechenden Eingabefeldern werden ignoriert. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 65: Smart-Funktionen > Smart Home > Modbus

    5 Bedienung 5.4.6.3 Smart-Funktionen > Smart Home > Modbus Hauptmenü > Smart-Funktionen > Smart Home > Modbus Über die „Modbus-Schnittstelle“ können Sie Ihr S10 Hauskraftwerk per Homeserver in bestehende Hausautomatisierungssysteme einbinden. Anschließend können Sie grundlegende Informationen über die aktuelle Leistung, den Batteriezustand, den Hausverbrauch usw.

  • Seite 66: Smart-Funktionen > Smart Charge

    – um die Ladung der Batterien zu verzögern (Funktion Sperrzeiten) oder – um die Wärmepumpe durch Auskühlen auf eine erhöhte Energieaufnahme vorzubereiten (Funktion SG Ready). S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 67: Vorgehensweise

    Ist die Wetterprognose eingeschaltet und das System wartet auf Sonnenschein, wird das Laden der Batterien unterbunden. Ein Sanduhr- und ein Schloss-Symbol erscheinen neben dem Batteriesymbol des Hauptbildschirms. Abb. 58: Batterie-Symbol der Startseite bei eingeschalteter Wetterprognose S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 68: Smart-Funktionen > Smart Charge > Sperrzeiten

    Wurden Lade- und Entladesperrzeiten gesetzt, erscheinen auf der Startseite entsprechende Anzeige-Symbole rechts neben dem Batterieladezustand: Es wird ein Schloss-Symbol angezeigt mit einer kleinen Uhr darunter. Ein roter Richtungspfeil zeigt die Art der Sperre an: S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 69: Smart-Funktionen > Smart Charge > Ladepriorisierung

    5.4.6.10 Smart-Funktionen > Smart Charge > Ladepriorisierung Hauptmenü > Smart-Funktionen > Smart Charge > Ladepriorisierung Die möglichen Einstellungen sind nur für Nutzer einer Wallbox von E3/DC relevant. Sie gelten für alle Wallboxen Ihres Netzwerks. Im Downloadbereich des Kundenportals steht eine Anleitung zur Wallbox zur Verfügung, in der die Bedienung des Geräts ausführlich erklärt wird.

  • Seite 70: Smart-Funktionen > Smart Charge > Manuelle Speicherladung

    Die Funktion ist nicht möglich bei den Wechselrichter-Typen SP40 und Kaco, die in älteren Gerätegenerationen verbaut wurden. Bei diesen Wechselrichtern kann nicht AC-seitig geladen werden. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 71: Smart-Funktionen > Smart Power

    Sie können die maximale Lade- und Entladeleistung sowie die untere Entladeschwelle an Ihr persönliches Verbrauchsprofil anpassen. Zusätzlich können Sie eine untere Ladeschwelle vorgeben. Hinweis: Die vorgenommenen Einstellungen können den Wirkungsgrad des Systems beeinflussen. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 72 übernehmen an. Hinweis: Das Unterschreiten der vom System errechneten optimalen Werte für Lade-/ Entladeleistung führt zu Lade-/Entladevorgängen von mehreren Stunden. Es erfolgen entsprechende systemseitige Hinweise. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 73: Smart-Funktionen > Smart Power > Regler-Einstellungen

    (Verbrauch Normal-Betrieb ca. 40 Watt, Powersave-Betrieb ca. 20 Watt). Besonderheit beim S10 MINI: Ist die Powersave-Funktion eingeschaltet, wird die Notstromsteckdose stromlos geschaltet! Vorgehensweise: • Tippen Sie auf an, um die Powersave-Funktion einzuschalten. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 74: System

    In der Übersicht werden div. Daten angezeigt, mit denen das Ihr Gerät eindeutig identifiziert werden kann. • Seriennummer • MAC-Adresse • Produktionsdatum Release-Bezeichnung: Hier wird angezeigt, welches Release aktuell auf Ihrem System aufgespielt ist (z. B. S10_2018_02). S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 75: System > Funktionen

    Manuell auf System-Update prüfen: Wenn Sie manuell prüfen möchten, ob System-Updates vorliegen, nutzen Sie diese Funktion. Eine funktionierende Verbindung zum Server der E3/DC GmbH über das Internet muss vorhanden sein. Tippen Sie auf jetzt prüfen, wenn abgefragt werden soll, ob Updates für Ihr System vorliegen.

  • Seite 76: Werkseinstellungen

    Davon betroffen sind prinzipiell alle am Hauskraftwerk und im Portal vorgenommenen Einstellungen, die von den Grundeinstellungen zum Auslieferungszeitpunkt des Hauskraftwerks abweichen. Die IPIN des Installateurs und die sonstigen Einstellungen des Installateurs bleiben erhalten. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 77: System > Netzwerk

    Anschließend können Sie die Einträge manuell überschreiben und durch Antippen des Button übernehmen speichern. B.) Analysemöglichkeiten zur Diagnose bei Netzwerkproblemen Netzwerk-Diagnose per „Ping“: Abb. 70: „Netzwerk“, Seite 2 S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 78 Mit der Funktion kann getestet werden, ob die Netzwerk-Kommunikation mit einem externen Gerät möglich ist. Bei dem externen Gerät kann es sich z. B. um eine Wallbox handeln. Hinweis: Das externe Gerät muss sich im selben Netzwerk befinden wie das S10 Hauskraftwerk und korrekt angeschlossen bzw. installiert worden sein! •...
  • Seite 79 Speicherstick in die USB-Buchse einstecken. Erstellen antippen.  Nach Beenden des Vorgangs wird „erfolgreich“ angezeigt. Speicherstick abziehen. Die Diagnosedatei kann dem Installateur oder dem E3/DC-Support zur Fehlersuche per E-Mail geschickt werden. C.) Universal Plug and Play (UPNP) abschaltbar Abb. 73: „Netzwerk“, Seite 4 Die Abkürzung „UPNP“...
  • Seite 80 Üblicherweise ist die Funktion „UPNP broadcasts“ eingeschaltet. Die Funktion kann wie folgt ausgeschaltet werden: Zum Ausschalten der Funktion den Button aus antippen. Anschließend übernehmen antippen. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 81: Personalisieren

    Abb. 75: „Standort“, Seite 1 Beachten Sie auch die Folgeseite der Maske: Tippen Sie den Button an, um zur nächsten Seite zu wechseln. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 82: Personalisieren > Benutzerprofil

    5.4.8.2 Personalisieren > Benutzerprofil Hauptmenü > Personalisieren > Benutzerprofil, Seite 1 Abb. 77: „Benutzerprofil“, Seite 1 Sprache: • Wählen Sie die Sprache im Auswahlmenü aus. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 83 Verbrauchsleistung abzufragen), muss zunächst das hier vergebene Kennwort eingegeben werden. Erst dann können die Gerätedaten ausgelesen werden. • Geben Sie das gewünschte RSCP-Passwort ein. • Tippen Sie setzen an. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 84 Ist keine Internet-Verbindung vorhanden, kann eine Offline-Verbindung hergestellt werden. Die Beschreibung der Einrichtung kann im Downloadbereich des Kundenportals heruntergeladen werden. – Kundenportal: https://s10.e3dc.com (Anmeldung erforderlich) S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 85: Installation

    Über die Auswahl der Ländereinstellung in der entsprechenden Funktion, wurden hier wichtige Werte zum Netz- und Anlagenschutz durch den Installateur erfasst. Abb. 80: „N/A-Schutz“, Seite 1: Frequenzüberwachung S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 86 5 Bedienung E3/DC GmbH Abb. 81 „N/A-Schutz“, Seite 2: Netzspannungsgrenzen Abb. 82: „N/A-Schutz“, Seite 3: Funktion Blindleistung / Wirkleistung Abb. 83: „N/A-Schutz“, Seite 4: Blindleistung S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 87: Installation > Einspeiseleistung

    Installierte PV-Leistung [Watt] • Vereinbarte Anschlusswirkleistung [Watt] • Leistungsreduktion ab [Abregelschwelle in Prozent] • Leistungsreduktion bezogen auf (PV-Leistung / Anschlusswirkleistung) • Vorsicherung Hausanschluss [Ampere] Abb. 85: „Einspeiseleistung“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 88: Installation > Einspeisemanagement (Eisman)

    5.4.9.3 Installation > Einspeisemanagement (Eisman) Hauptmenü > Installation > Eisman Wenn Sie diese Funktion nutzen, um in Verbindung mit der Einspeiseleistung die I/O-Box von E3/DC zur Abregelung des S10 Hauskraftwerks zu konfigurieren, hat Ihr Installateur bereits die entsprechenden Einträge vorgenommen. Abb. 86: „Einspeisemanagement (Eisman)“...

  • Seite 89: Farm (Optional)

    5.4.10 Farm (optional) Mehr Batterieleistung und -kapazität durch Farming • Mehrere Systeme (S10 E, S10 E PRO, S10 MINI und Quattroporte) lassen sich parallel zu einer Energiefarm kombinieren. Auf diese Weise ist eine Vergrößerung sowohl der Batterieleistung als auch der Batteriekapazität realisierbar.
  • Seite 90 In der Statuszeile des Menüs wird rechts oben das Symbol für die Farm angezeigt. Abb. 92: Statuszeile Farm-Ansicht Hauptmenü > Farm > verbinden Mit verbinden wechselt das System zur Farm-Ansicht. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 91: Menü Farm In Der Farm-Ansicht

    Abb. 94: Im Netzwerk vorhandene Farming-Geräte einer Farm Hier sehen Sie, welche Geräte der Farm im Netzwerk vorhanden und aktiv mit der Farm verbunden sind. Aktiv verbundene Geräte werden grün hinterlegt angezeigt. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 92 Bereits vorhandene Geräte mit manuell vergebenen IP-Adressen, können durch Antippen des Button Minus entfernt werden. Hauptmenü > Farm > trennen Mit trennen wechselt das aktuelle System zur lokalen Ansicht. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 93: Monitoring Des Hauskraftwerks

    E3/DC GmbH 6 Monitoring des Hauskraftwerks Monitoring des Hauskraftwerks Nach der Inbetriebnahme des S10 Hauskraftwerks können Sie im Kundenportal verschiedene Funktionen nutzen, mit denen Sie das Hauskraftwerk steuern sowie Ertrags- und Verbrauchsdaten überwachen und auswerten können. Der Zugriff auf die Funktionen ist möglich •...

  • Seite 94: Zugang Zum Kundenportal

    E3/DC GmbH Zugang zum Kundenportal 6.1.1 Webapplikation nutzen Vorgehensweise: • Stellen Sie sicher, dass der Internetanschluss des S10 Hauskraftwerks korrekt installiert wurde und eine funktionierende Internetverbindung besteht. • Im Browser ins Kundenportal verzweigen: https://s10.e3dc.com • Mit Benutzername und Passwort ins Kundenportal einloggen.
  • Seite 95 Abb. 97: E3/DC-Kundenportal – Übersicht der einzelnen Funktionen • Wählen Sie Aktuelle Werte, wenn Sie sich die aktuellen Leistungswerte Ihres Systems anschauen möchten: Abb. 98: E3/DC-Kundenportal – „Aktuelle Werte“ Ihres Systems S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 96: Mobile App Nutzen

    6 Monitoring des Hauskraftwerks E3/DC GmbH 6.1.2 Mobile App nutzen Der Zugriff auf das Kundenportal kann auch über die mobile App „E3/DC-Portal“ erfolgen. Die App liegt für alle gängigen Plattformen vor und kann in den entsprechenden App Stores heruntergeladen werden.
  • Seite 97 Sie auf den Button Aktuelle Werte. Es erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 101: App mit den „Aktuellen Werten“ Die Funktionen entsprechen denen der Webapplikation. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 98: Verwendete Symbole Des Kundenportals

    Hinweis: Die im Folgenden dargestellten Symbole werden sowohl in der Webapplikation als auch in der mobilen App verwendet. Symbole von optionalen Komponenten Ihres S10 Hauskraftwerks werden nur angezeigt, wenn diese Komponente auch in Ihrem Hauskraftwerk verbaut sind. Symbol Bedeutung Aktuelle Werte: Die aktuellen Leistungswerte des ausgewählten Systems werden angezeigt...

  • Seite 99: Zusätzliches Menü Der Mobilen App

    Tippen Sie in der mobilen App auf Übersicht, um zu einer Auflistung aller verfügbaren Funktionen zu gelangen. Innerhalb der Funktionsübersicht können Sie über Merker-Pins die Funktionen Ihrer Wahl ins Quick-Menü verschieben bzw. gegen Bestehende austauschen. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 100: Funktionen Des Kundenportals

    Abb. 104: Aktuelle Werte eines S10 Hauskraftwerks (Beispiel) Die folgenden Energieflüsse des installierten Systems werden dargestellt: PV-Wechselrichter (Solarenergie) Zeigt die Leistung der PV-Anlage an, die aktuell ins System eingespeist wird. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 101 • Die Batterie wird geladen, wenn die Pfeile in Richtung Batteriesymbol weisen. • Die Batterie wird entladen, wenn die Pfeile in Richtung des S10 Hauskraftwerk-Symbols zeigen. Das bedeutet, dass der Hausverbrauch auch aus Batteriestrom unterstützt werden kann. • Die Batterien werden nur geladen, wenn der Hausverbrauch gedeckt ist. Es fließt also nur Strom aus Überproduktion in die Batterien.

  • Seite 102: Leistungswerte

    Prognose Solarproduktion • • Batterie (Laden) Externe Produktion • • Batterie (Entladen) Summe Produktion • • Netzeinspeisung Hausverbrauch Abb. 105: Leistungswerte im Verlauf eines Tages S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 103 Der Hausverbrauch wird durch die Solaranlage, die Batterie, das Stromnetz und ggf. weitere externe Energiequellen gedeckt. Der Bezug von Strom aus dem Stromnetz des Energieversorgungsunternehmens soll möglichst gering gehalten werden. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 104: Produktion Und Hausverbrauch In Prozent

    Im Verlauf eines vorzugebenden Zeitraums werden der Hausverbrauch und die Produktionswerte als Flächen- und Säulendiagramme ausgegeben. Hinweis: Der Direktverbrauch enthält die DC-seitigen Wechselrichter-Verluste. Hausverbrauch Abb. 107: Hausverbrauch im Verlauf eines Tages S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 105 E3/DC GmbH 6 Monitoring des Hauskraftwerks Produktion Abb. 108: Produktion im Verlauf eines Tages S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 106: System-Monitor

    System-Monitor • Solarleistung: • Visualisierung der Solarleistung (bezogen auf die einzelnen Solar-Tracker) in einem Liniendiagramm (live/15-Sekunden-Werte) • Historisierung der Tracker-Leistungen (15-Minuten-Werte) Abb. 109: System-Monitor „Solarleistung“ S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 107: Batterieleistung

    E3/DC GmbH 6 Monitoring des Hauskraftwerks Batterieleistung: • Visualisierung der historisierten Batterie-Leistungen und der Batterietemperaturen (1-Minuten- Werte) Abb. 110: System-Monitor „Batterieleistung“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 108 Visualisierung der einzelnen Phasenleistungen (L1 bis L3 zzgl. Summenbildung) am Netzübergabepunkt in einem Liniendiagramm (live/15-Sekunden-Werte) (positiv = Netzbezug; negativ = Netzeinspeisung) • Historisierung im 15-Minuten-Rhythmus Abb. 111: System-Monitor „System-/Anlagenmonitoring“ S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 109 6 Monitoring des Hauskraftwerks Externe Produktion: • Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte) • Historisierung der Leistungswerte im 15-Minuten-Rhythmus Abb. 112: System-Monitor „Externe Produktion“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 110: Smart-Funktionen

    Abb. 113: Funktion „Wallbox“ 6.3.7 Standort Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap. Aus Datenschutzgründen wurde auf eine Abbildung verzichtet. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 111: Deutschland Live

    Darstellung auf y-Achse (senkrecht): An der y-Achse sind 2 verschiedene Einheiten abgebildet: • Links: Leistungsverläufe [W] für Netz, Haus, Batterie • Rechts: Ladezustand Batterie [%] S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 112: Darstellung Auf Basis Von 15-Minuten-Mittelwerten

    Der Ladezustand der Batterien (SOC = State Of Charge) wird vom Batteriemanagement berechnet. Abb. 115: Ladezustand der Batterien • Der SOC wird auf Basis der gemessenen Lade- und Entladeleistung berechnet. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 113 Werden aufgrund des Wetters die Endpunkte nicht regelmäßig erreicht, sinkt die Genauigkeit der SOC-Bestimmung u. U. deutlich spürbar. Bei Wiedererreichen eines Endpunktes wird das im Portal als SOC Sprung sichtbar. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 114: Informationen Zum Dc-Überspannungsschutz

    Informationen zum DC-Überspannungsschutz Der optionale DC-Überspannungsschutz schützt das S10 E Hauskraftwerk vor Überspannungen auf der DC-Seite. In allen S10 E Hauskraftwerken neuerer Gerätegeneration ist die Vorbereitung für den Einsatz des DC-Überspannungsschutzes bereits vorhanden. Im Fall einer Überspannung löst mindestens ein Schutzmodul des DC-Überspannungsschutzes aus.

  • Seite 115: Anzeige Auf Der Startseite Des Bedienmenüs

    Zusätzlich erfolgt ein entsprechender, gelb hinterlegter Hinweis im unteren Bereich des Displays. • Der DC-Überspannungsschutz wurde nicht installiert: – Das nebenstehende Symbol zeigt ein Gerät an, das nicht über einen DC-Überspannungsschutz verfügt. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 116: Was Müssen Sie Tun, Wenn Der Installierte Dc-Überspannungsschutz Ausgelöst Hat

    Wenn der installierte DC-Überspannungsschutz ausgelöst hat, erhalten Sie eine automatisch generierte E-Mail. Sie werden dazu aufgefordert, sich an Ihren Installateur bzw. den Technischen Support der E3/DC GmbH zu wenden. Der Text der E-Mail lautet wie folgt: Der DC-Überspannungsschutz ihres Systems hat ausgelöst und muss erneuert werden.

  • Seite 117: Wartungshinweise

    Softwareupdates werden direkt über das Internet aufgespielt. Eine permanente Internetverbindung ist zwingend erforderlich, um der E3/DC GmbH lückenlose Datenaufzeichnungen zu ermöglichen. Mit der Datenschutzerklärung, die Sie mit Ihrem S10 Hauskraftwerk erhalten und bestätigt haben, bestätigt die E3/DC GmbH die ausschließliche Verwendung der Datenaufzeichnungen zur Optimierung der Lebensdauer der Batterien.

  • Seite 118: Außerbetriebnahme Und Entsorgung

    Anschließend können Sie ggf. vorzunehmende Installationsarbeiten o. ä. durch Ihren Installateur am System vornehmen lassen. 9.1.1 S10 E Hauskraftwerk ausschalten Gilt für die Gerätetypen „S10 E Hauskraftwerk“ und „S10 E PRO Hauskraftwerk“ ab der Seriennummer 49xxx. Vorgehensweise: Button ausführen im Bereich „Herunterfahren“ antippen.
  • Seite 119 E3/DC GmbH 9 Außerbetriebnahme und Entsorgung Batterie-Trennschalter in Stellung „0“ bringen. Abb. 121: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen ACHTUNG! Tiefentladung der Batterien verhindern! Wird der Batterie-Trennschalter nicht in Stellung „0“ gebracht, kann es zur Tiefentladung der Batterien kommen.
  • Seite 120 Abb. 123: LS-Automat für den E3/DC-Wechselrichter ausschalten (1F02) LS-Automat für die interne Energieversorgung ausschalten (1F01). Abb. 124: LS-Automat für interne Versorgung ausschalten (1F01) Vor dem Wiedereinschalten des Systems mindestens 2 Minuten warten. S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 121: S10 Mini Hauskraftwerk Ausschalten

    Button ausführen im Bereich „Herunterfahren“ antippen. Abb. 125: System herunterfahren Batterie-Trennschalter in Stellung „0“ bringen. Abb. 126: Unterseite S10 MINI – Batterie-Trennschalter in Stellung „0“ bringen ACHTUNG! Tiefentladung der Batterien verhindern! Wird der Batterie-Trennschalter nicht in Stellung „0“ gebracht, kann es zur Tiefentladung der Batterien kommen.

  • Seite 122: Entsorgung Allgemein

    Fachbetrieb zum Recyceln zuzuführen. Entsorgung Batterien Bewahren Sie die Original-Kartons der Batterien auf! Für Endbenutzer verpflichtet sich die E3/DC GmbH die im S10 Hauskraftwerk verwendeten Batterien kostenfrei zurückzunehmen. Die Batterien müssen sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 in der Originalverpackung transportiert werden.

  • Seite 123: Störabhilfe

    Support der E3/DC GmbH aufgefordert, das System neu zu starten. Vorgehensweise Verzweigen Sie im Hauptmenü in das Menü System und anschließend in Funktionen. Im Bereich „Neu starten“ den Button ausführen antippen. Abb. 128: „Funktionen“ S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 124: System Ausschalten

    Um sicherzustellen, dass die Batterien nicht entladen werden, muss der Batterie-Trennschalter manuell ausgeschaltet werden. Abb. 130: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 125 E3/DC GmbH 10 Störabhilfe Abb. 131: Unterseite S10 MINI – Batterie-Trennschalter in Stellung „0“ bringen S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 126: Fehlermeldungen In Der Statuszeile

    Bleibt diese Aktion erfolglos, fahren Sie mit dem nächsten Schritt fort. • Bitte prüfen Sie, ob die Batterie abgeschaltet ist! Überprüfen Sie dazu die Stellung des S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 127 System neu (Hauptmenü > System > Funktionen > „Neu starten“)! • System-Software System neu starten nicht aktiv • Technischen Support der E3/DC GmbH kontaktieren. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 128: Technische Daten Der S10 Hauskraftwerke

    11 Technische Daten der S10 Hauskraftwerke E3/DC GmbH Technische Daten der S10 Hauskraftwerke Hinweis: Änderungen vorbehalten. Verbindlich ist immer das aktuelle PDF-Dokument im E3/DC-Infocenter S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 129: S10 Mini

    E3/DC GmbH 11 Technische Daten der S10 Hauskraftwerke 11.1 S10 MINI S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 130 11 Technische Daten der S10 Hauskraftwerke E3/DC GmbH Stand: 30.07.2020 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 131: S10 E

    E3/DC GmbH 11 Technische Daten der S10 Hauskraftwerke 11.2 S10 E S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 132 11 Technische Daten der S10 Hauskraftwerke E3/DC GmbH Stand: 12.10.2020 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 133: S10 E Infinity

    E3/DC GmbH 11 Technische Daten der S10 Hauskraftwerke 11.3 S10 E INFINITY S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 134 11 Technische Daten der S10 Hauskraftwerke E3/DC GmbH Stand: 12.10.2020 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 135: S10 E Pro

    E3/DC GmbH 11 Technische Daten der S10 Hauskraftwerke 11.4 S10 E PRO S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 136 11 Technische Daten der S10 Hauskraftwerke E3/DC GmbH Stand: 29.10.2020 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 137: Zubehör

    E3/DC GmbH 12 Zubehör Zubehör 12.1 S10 E / S10 E INFINITY / S10 E PRO Artikelnummer Bezeichnung Beschreibung/Lieferumfang • BAT1650010000 Batterienachrüstmodul mit Anschlusskit 3,25 kWh (90% Entladetiefe) • BAT1150060000 Batterienachrüstmodul mit Anschlusskit 6,0 kWh (90% Entladetiefe) • BAT1250010002 Batterienachrüstmodul mit Anschlusskit...
  • Seite 138 200 A pro Phase erhältlich als OPT1450040004 – Wurzelleistungsmesser OPT1450040005 (ID 106) oder OPT1450040006 – externe Quelle 1 – 4 (ID 101 – ID 104) oder S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 139 • Freigabe nur über den E3/DC-Service • OPT1150080003 Nachrüstsatz Zählerfeld intern Zählertragplatte, 3-Punkt, S10 E AI (nicht TAB-konform) Höhe 300mm • Freischalter Zählerfeld ABB E463/3 S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 140 - Absicherung 120 A / Messung 100 A • MKT1750010000 Tragegriff-Set Zwei Tragegriffe zum Unterstützen beim Tragen der Hauskraftwerke S10 E und S10 E PRO Stand: 17.04.2020 S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...

  • Seite 141: S10 Mini

    (ID 101 – ID 104) oder – externer Verbraucher 1 – (ID 101 – ID 104) • CAN-Repeater erforderlich • Freigabe nur über den E3/DC-Service • OPT1450070000 Energiefarming-Software Stand: 01.09.2020 S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...

  • Seite 142: Glossar

    „International Protection“. Im englischen Sprachraum wird die Abkürzung teils auch mit „Ingress Protection“ (Schutz gegen Eindringen) übersetzt. Kraft-Wärme-Kopplung Kraft-Wärme-Kopplung ist die gleichzeitige Gewinnung von mechanischer Energie S10 MINI | S10 E | S10 E PRO | V6.10 S10 Hauskraftwerk – Bedienungsanleitung...
  • Seite 143 Local Area Network Lokales Netzwerk Overvoltage protection DC-Überspannungsschutz Photovoltaik – State of Charge Ladezustand der Batterie(n) ÜSS Überspannungsschutz DC-Überspannungsschutz Verband der – Elektrotechnik Elektronik Informationstechnik e. V. S10 Hauskraftwerk – Bedienungsanleitung S10 MINI | S10 E | S10 E PRO | V6.10...
  • Seite 145 E3/DC GmbH Karlstraße 5 49074 Osnabrück T +49 541 760 268 0 e3dc.com...

Diese Anleitung auch für:

S10 miniS10 eS10 e pro

Inhaltsverzeichnis
