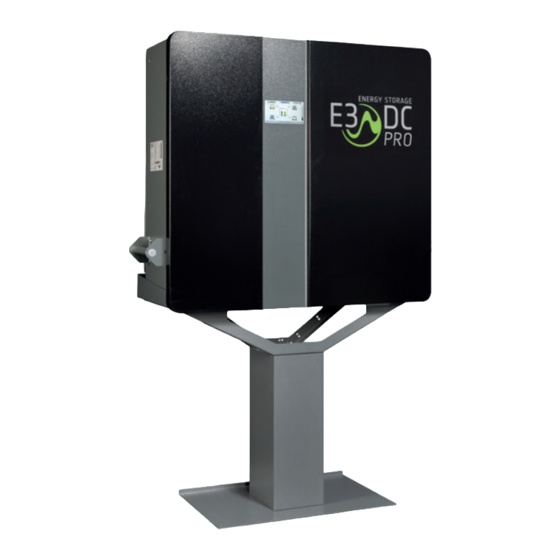

E3/DC S10 E Installationsanleitung
  1. Anleitungen
  2. Marken
  3. E3/DC Anleitungen
  4. Audio- und Videozubehör
  5. S10 BLACKLINE
  6. Installationsanleitung

E3/DC S10 E Installationsanleitung

Vorschau ausblenden Andere Handbücher für S10 E:
Inhaltsverzeichnis

Werbung

Quicklinks

S10 E
Hauskraftwerk
Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC S10 E

Inhaltszusammenfassung für E3/DC S10 E

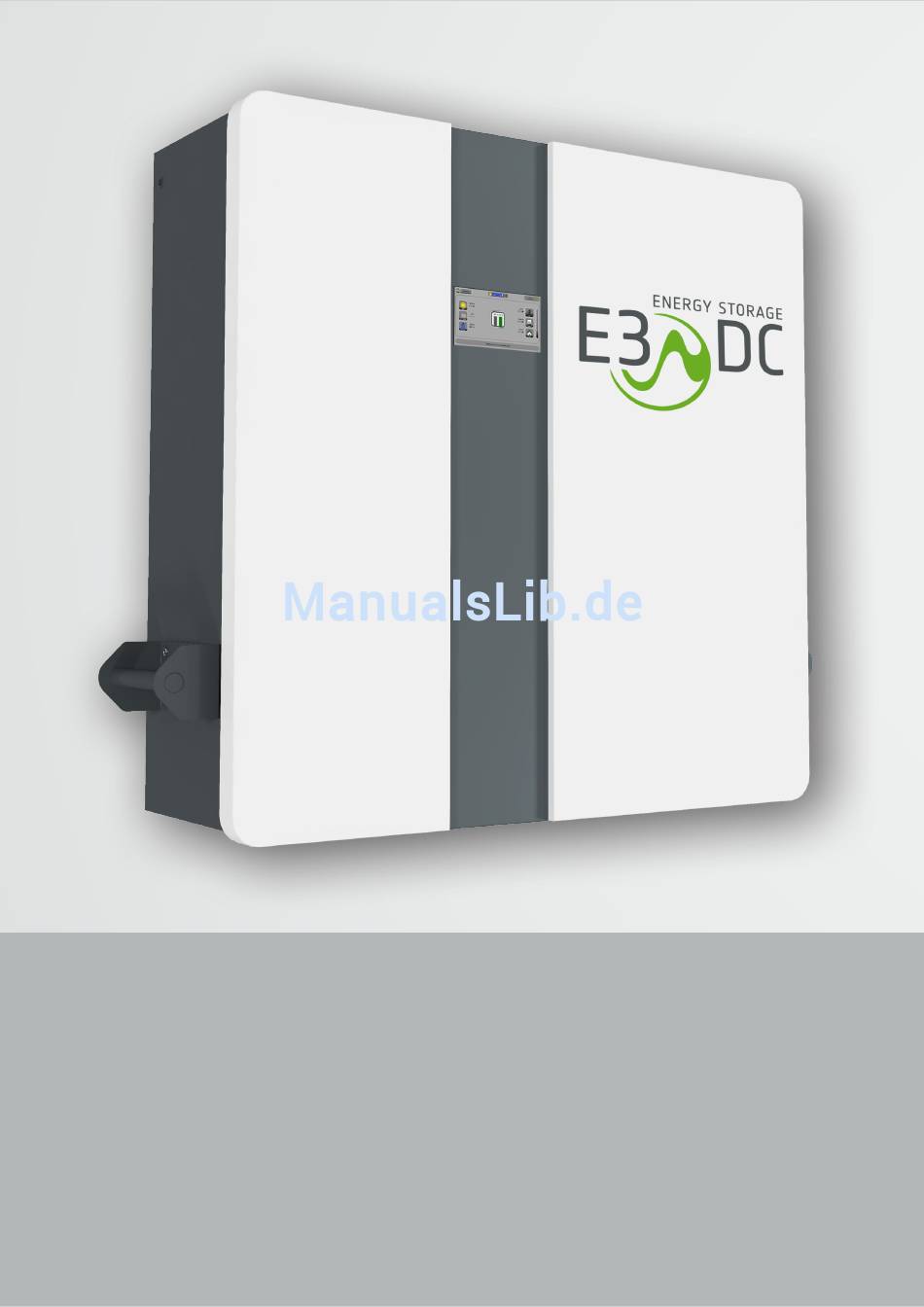

  • Seite 1 S10 E Hauskraftwerk Installationsanleitung...

  • Seite 3: Rechtliche Bestimmungen

    Bei Bedarf können Sie die Unterlagen auch im Kundenportal der E3/DC GmbH herunterladen. Weitere Informationen Das S10 E – All In One wurde mit großer Sorgfalt und unter Verwendung modernster Technik entwickelt, produziert und geprüft. Die E3/DC GmbH fertigt nach den Vorschriften der EN ISO 9001.

  • Seite 5: Inhaltsverzeichnis

    Montage-Variante 1: Standfußmontage mit Kippschutzbügeln ............ 28 5.6.1 Standfuß und Kippschutzbügel (Maße) ................29 5.6.2 S10 E auf Standfuß stellen ....................31 5.6.3 S10 E mit Standfuß verschrauben ..................31 5.6.4 Kippschutzbügel anbringen und mit S10 E verschrauben ..........35 S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 6 S10 E an das Versorger- und Hausnetz anschließen (AC-Anschluss) ..........61 6.6.1 Schritt 1: Verbindungskabel zwischen Hausanschluss und S10 E verlegen ...... 62 6.6.2 Schritt 2: S10 E an das Versorger- und Hausnetz anschließen (auf Hutschiene 1) ... 63 6.6.3 Schritt 3: Erdungsleitung anschließen ................66 6.6.4 Schritt 4: Hausnetz spannungsfrei schalten..............
  • Seite 7 6.6.7 Schritt 7: Installation prüfen und anschließend Hausnetz einschalten ......67 6.6.8 Schritt 8: PV-Erzeugungszähler verbauen (optional) ............68 S10 E an den PV-Generator anschließen (DC-Anschluss) ............... 69 6.7.1 Zu Ihrer Sicherheit ......................69 6.7.2 Vor dem Anschließen prüfen ..................... 70 6.7.3...
  • Seite 8 9.3.4 Smart-Funktionen ......................114 9.3.5 SmartHome (optional: bei Nutzung von Hausautomatisierungs-Systemen)....114 9.3.6 Wallbox (optional: bei Nutzung des Fahrzeugladegerätes der E3/DC GmbH) ....114 9.3.7 Standort .......................... 115 Hinweise zur Darstellung im Kundenportal ................. 116 9.4.1 Farbkennung und Symbole ..................... 116 9.4.2...
  • Seite 9 14.1 System neu starten ........................132 14.2 System ausschalten ........................133 14.3 Fehlermeldungen in der Statuszeile ..................... 134 Technische Daten (S10 E – All In One mit S10 E12 AI) ................136 15.1 Allgemeine Daten ......................... 136 15.2 Erzeugung ............................. 137 15.3 Speicherung ..........................

  • Seite 11: Hinweise Zu Diesem Dokument

    Hinweise zu diesem Dokument In der folgenden Anleitung wird die Installation und Inbetriebnahme des S10 E – All In One beschrieben. Bewahren Sie dieses Dokument über die gesamte Nutzungsdauer des Gerätes und jederzeit zugänglich auf! Bitte beachten Sie insbesondere auch die Sicherheits- und Warnhinweise! Gültigkeitsbereich...

  • Seite 12: Arten Von Allgemeinen Hinweisen

    Elemente des Displays, z. B. Button • Folgedialog mit JA bestätigen, um die Einstellungen zu speichern. • Solar antippen. kursiv Benennung von Menüs, Funktionen • Menü Einstellungen und Editierfeldern • Funktion Netz > Darstellung von Menü-Pfaden • Einstellungen > Netz E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 13: Sicherheit

    Bei Verkauf, Verleih und/oder anderweitiger Weitergabe des Gerätes, bitte diese Anleitung ebenfalls mitgeben. Bestimmungsgemäßer Gebrauch • Das S10 E – All In One wird in Verbindung mit PV- und KWK-Anlagen als Hauskraftwerk eingesetzt, um benötigten Strom selbst zu erzeugen und zu verbrauchen. •...

  • Seite 14: Sicherheitshinweise

    Lebensgefahr durch Feuer oder Explosion! Bei elektrischen Geräten kann ein Brand entstehen.  Das Gerät nicht in Bereichen montieren, in denen sich leicht GEFAHR entflammbare Stoffe befinden.  Das Gerät nicht in explosionsgefährdeten Bereichen montieren. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 15: Folgen Bei Nichtbeachtung Dieser Anleitung

    Bedienung und Instandhaltung des Gerätes voraus. Qualifikation der Fachkräfte Die Installation des S10 E – All In One darf nur von einer ausgebildeten Elektrofachkraft ausgeführt werden. Die Elektrofachkraft muss sich eingehend mit dieser Anleitung befasst haben und die Sicherheitsvorkehrungen kennen.

  • Seite 16: Symbole Auf Dem Typenschild

    Das einseitige Abschalten einzelner Spannungsquellen führt u. U. nicht zur Das Gerät wird von drei Spannungsfreiheit des Gesamtsystems. Spannungsquellen versorgt: - PV-Generator - AC-Netz - Batterien Vor dem Öffnen das Gerät von sämtlichen Spannungs- – quellen trennen! E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 17: Produktbeschreibung

    Sowohl DC-, AC- als auch Hybrid-Betrieb sind möglich. – Das Gerät verfügt über eine optionale Notstromfunktion. • Das S10 E – All In One wird in Verbindung mit PV- und KWK-Anlagen als Hauskraftwerk eingesetzt, um benötigten Strom selbst zu erzeugen und zu verbrauchen. •...

  • Seite 18: Aufbau S10 E

    3 Produktbeschreibung E3/DC GmbH Aufbau S10 E Abb. 2: Aufbau S10 E – All In One ] Option: Zählerfeld intern (PV-Erzeugungszähler) ] Option: Motorschalter für Notstrom ] Option: CAN-Repeater ] AC-Absicherung für Wechselrichter E3/DC (1F02) ] Option: Ein-/Ausschalter für Option Zählerfeld...

  • Seite 19: Lieferumfang Und Transportkontrolle

    Bezeichnung Menge M1133 Batteriebefestigungswinkel 18x30 MM1000 Kombischraube M4x8 DIN6900-2 Z3 Torx T20 BE-B1080 Beipack „Reserve” Artikelnummer Bezeichnung Menge MM1067 Linsenschraube M5x10 DIN7985 T25 MM1138 Scheibe M5 PA DIN125 MM1000 Kombischraube M4x8 DIN6900-2 Z3 Torx T20 S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 20: Auf Der Palette Enthalten

    Einbau in das Gerät Stückzahl nach Bestellung Batteriekit: - Leistungskabel (Stromleitung): - Leistungskabel (Stromleitung) Anstecken der Batteriemodule an das - COM-Patchkabel CAT5e Anschlussfeld in der Mittelwand des Hauskraftwerks - Patchkabel (Batteriemanagement): Verbindung der installierten Batteriemodule untereinander E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 21: Abmessungen Und Gewicht

    E3/DC GmbH 4 Lieferumfang und Transportkontrolle 4.1.4 Abmessungen und Gewicht Abmessungen der Palette: Ca. 1.400 x 1.200 x 1.400 (L x B x H in Millimeter) Gewicht S10 E (ohne Verpackung): Gerät: 110 kg inkl. Wandhalter: 120 kg inkl. Fuß: 140 kg Batteriemodule pro Stück:...

  • Seite 22: Gerät Verpackt Zum Montageort Transportieren Und Auspacken

    Zum Schutz vor Beschädigungen das Kraftwerk in der Verpackung an den Montageort transportieren und erst dort auspacken! • Die Batteriemodule ebenfalls erst am Einbauort auspacken! • Bitte kontrollieren Sie nach dem Auspacken des Gerätes, ob Sie den vollständigen Lieferumfang erhalten haben (s. das Kap. „Lieferumfang“). E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 23: Montage

    E3/DC GmbH 5 Montage Montage Im folgenden Kapitel lernen Sie, wie Sie das S10 E Hauskraftwerk entweder • auf einen Standfuß (Variante 1) oder • mit einem Wandhalter an der Wand montieren (Variante 2). Die beiden Varianten entsprechen den beiden möglichen Kaufvarianten „mit Standfuß“...

  • Seite 24: Gerät Verpackt Zum Montageort Transportieren Und Auspacken

    Entsorgung der Batterien. • Bitte kontrollieren Sie nach dem Auspacken des Gerätes, ob Sie den vollständigen Lieferumfang erhalten haben (s. das Kapitel „Lieferumfang und Transportkontrolle“). Abmessungen Gerät Abb. 5: Abmessungen S10 E E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 25: Montagewerkzeug

    Schraubendrehersatz (inkl. Torx) Anschluss der elektrischen Leitungen • • Inbusschlüsselsatz Anschrauben von Wandhalter bzw. Standfuß an der Wand • • Maulschlüsselsatz Anschrauben S10 E an Standfuß oder Wandhalter • • Bohrmaschine Bohren von Löchern zur Wandbefestigung • • Crimpzange Pressen der Aderendhülsen •...

  • Seite 26: Bedingungen Für Den Montageort

    Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage bei der E3/DC GmbH und unter Berücksichtigung von Derating-Faktoren möglich. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 27: Standfußmontage

    – Abstand zur Decke: 200 mm – Seitlicher Mindestabstand: 300 mm zur nächsten Wand – Freiraum vor dem Gerät für Serviceeinsätze: min. 1200 mm Abb. 6: Mindestabstände zu den Raumwänden, der Raumdecke und nach vorn S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 28: Montage-Variante 1: Standfußmontage Mit Kippschutzbügeln

    Mit den Kippschutzbügeln wird das Gerät stabil an der Wand befestigt und vor dem Umkippen gesichert. Die Bügel werden an zwei Punkten an der Wand und an zwei Punkten am S10 E befestigt. Zusätzlich benötigtes Material zur Befestigung des Kippschutzbügels: •...

  • Seite 29: Standfuß Und Kippschutzbügel (Maße)

    Abb. 8: Abmessungen Standfuß und Kippschutzbügel (Maße in mm) Verkürzter Standfuß Standfuß in verkürzter Variante: Die verkürzte Variante des Standfußes ist 200 Millimeter niedriger. Die Breite, die Tiefe sowie die Maße der Kippschutzbügel stimmen mit den o. a. Maßen überein. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 30 5 Montage E3/DC GmbH Abb. 9: Abmessungen der beiden Kippschutzbügel (Maße in mm) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 31: S10 E Auf Standfuß Stellen

    S10 E mit zwei Personen auf den Standfuß heben. 5.6.3 S10 E mit Standfuß verschrauben Um das S10 E mit dem Standfuß zu verschrauben, muss zunächst die rechte Gehäuseklappe entfernt werden. Diese verschließt den Batterieraum des Gerätes. Rechte Gehäuseklappe entfernen Schrauben der rechten Gehäuseklappe abschrauben.
  • Seite 32 5 Montage E3/DC GmbH Gehäuseklappe nach oben abnehmen und zur Seite stellen. – Die Klappe wird nach dem Einsetzen und der Installation der Batterien wieder angeschraubt. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 33 Verschraubungsmaterial liegt bei: - 5x Zylinderschraube mit Innensechskant M8 x 20 - 5x Sperrscheibe S10 E mit zwei Schrauben von außen an der linken Seite mit dem Standfuß verschrauben. Das Gerät mit einer Schraube von innen mit dem Standfuß verschrauben (im linken unteren Bereich des Batterieraums).
  • Seite 34 E3/DC GmbH Abb. 11: S10 E auf Standfuß montiert und verschraubt  Sie haben das S10 E Hauskraftwerk erfogreich aufgestellt und mit dem Standfuß verschraubt. Im nächsten Schritt montieren Sie den Kippschutzbügel an das Gerät und verschrauben ihn an der Montagewand.

  • Seite 35: Kippschutzbügel Anbringen Und Mit S10 E Verschrauben

    Jetzt die Bohrlöcher (2x) für die Befestigung der beiden Kippschutzbügel anzeichnen. Abb. 13: Bohrlöcher anzeichnen Nach dem Zeichnen der Bohrlöcher, die Kippschutzbügel abschrauben. S10 E vorziehen, um sicher an der Montagewand arbeiten zu können. An den 2 angezeichneten Stellen Löcher in die Montagewand bohren. – Achtung! Treffen Sie geeignete Maßnahmen, um das Eindringen von Schmutz- und...
  • Seite 36 Das Gerät an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben. Abb. 15: S10 E Blackline mit den beiden Kippschutzbügeln verschrauben  Die Montage des S10 E auf dem Standfuß (Variante 1) ist nun abgeschlossen. In Kap. 6 erfolgt die Beschreibung des elektrischen Anschlusses. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 37: Variante 2: Wandhaltermontage

    • 8 Schrauben, die für die Beschaffenheit der Montagewand geeignet sind. • 8 Unterlegscheiben, die für die verwendeten Schrauben geeignet sind. • 8 Dübel, die für die Beschaffenheit der Montagewand und die Schrauben geeignet sind. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 38: Wandhalter - Max. Montagehöhe

    Wandhalter – Max. Montagehöhe Hinweis: Die Oberkante des Wandhalters sollte eine maximale Höhe von 2 Metern nicht überschreiten! Abb. 16: Max. Montagehöhe des Wandhalters 2 Meter 5.7.2 Wandhalter – Abmessungen Abb. 17: Abmessungen Wandhalter (Maße in mm) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 39: Wandhalter An Montagewand Befestigen

    Bohrlöcher anzeichnen für die Befestigung des Wandhalters (s. die folgende Zeichnung). Löcher in die Montagewand bohren und geeignete Dübel hineinstecken. Wandhalter waagerecht positionieren. Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 18: Wandhalter an Montagewand befestigen S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 40: S10 E Auf Wandhalter Stellen

    5 Montage E3/DC GmbH 5.7.4 S10 E auf Wandhalter stellen • S10 E mit zwei Personen auf die untere Kante des an der Wand montierten Wandhalters stellen. Abb. 19: S10 E auf Wandhalter heben 5.7.5 S10 E mit Wandhalter verschrauben Um das S10 E mit dem Wandhalter zu verschrauben, müssen Sie zunächst die...
  • Seite 41 5 Montage Gehäuseklappe unten leicht vorziehen und Klappenerdung auf der Innenseite der Gehäuseklappe abstecken. Gehäuseklappe nach oben abnehmen und zur Seite stellen. – Die Klappe wird nach dem Einsetzen und der Installation der Batterien wieder angeschraubt. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 42 Verschraubungsmaterial liegt bei: - 5x Zylinderschraube mit Innensechskant M8 x 20 - 5x Sperrscheibe Innenraum des Geräts: S10 E mit einer Schraube von innen mit dem Wandhalter verschrauben. Linke Seite: S10 E mit 2 Schrauben von außen mit dem Wandhalter verschrauben.
  • Seite 43 - 2x Maschinenschraube mit Außensechskant M10 x 25 und - 2x Sperrscheibe Abb. 22: Gerät mit Kippschutz verschraubt (Beispiel linke Seite)  Die Montage des S10 E am Wandhalter (Variante 2) ist nun abgeschlossen. In Kap. 6 erfolgt die Beschreibung des elektrischen Anschlusses. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 44: Elektrischer Anschluss

    Das S10 E Hauskraftwerk wird als verbindende Komponente zwischen Versorgernetz, Hausnetz und PV-Anlage integriert. Technisch gesehen wird die Verbindung zwischen Versorger- und Hausnetz aufgetrennt und 3-phasig (5-adrig) über das S10 E Hauskraftwerk geführt. Das Kapitel „Elektrischer Anschluss“ enthält die folgenden Themen: •...

  • Seite 45: Zu Ihrer Sicherheit

     Der Betrieb an anderen Gleichspannungsquellen kann zur Zerstörung des Gerätes führen und ist daher zu unterlassen.  Der elektrische Anschluss des Wechselrichters bzw. das Zuschalten der AC- und DC-Spannungen muss in der in dieser Anleitung beschriebenen Reihenfolge erfolgen. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 46: Integration Des S10 E In Die Bestehende Elektrische Hausinstallation

    6 Elektrischer Anschluss E3/DC GmbH Integration des S10 E in die bestehende elektrische Hausinstallation 6.2.1 Anschlussprinzip Abb. 23: Anschlussprinzip S10 E ] Netzanschluss, 5-adrig (Anschluss an ] DSL-Anschluss (Ethernet-Buchse RJ45) Leistungsmesser und Reihenklemmen) ] Hausanschluss, 5-adrig (Reihenklemmen) ] Optionaler Anschluss X-Comfort-Interface (USB)

  • Seite 47: Systemschaltbild S10 E

    Systemschaltbild S10 E Abb. 24: Systemschaltbild S10 E 6.2.3 S10 E Anschlussvarianten – Blockschaltbilder Sämtliche für das S10 E Hauskraftwerk möglichen Anschlussvarianten und Betriebsarten liegen detailliert beschrieben in Form von Blockschaltbildern vor und können im Downloadbereich des Kundenportals heruntergeladen werden.  Kundenportal: https://s10.e3dc.com...

  • Seite 48: Kabelquerschnitte, -Beschaffenheit Und Anschlüsse

    E3/DC empfiehlt ausdrücklich die Verwendung flexibler Kabel und die Verlegung in einem Kabelkanal, um evtl. notwendige Service-Arbeiten von der Geräterückseite sicher zu ermöglichen. AC-Anschluss Der Anschluss des S10 E an das Versorger- und Hausnetz erfolgt über verbaute AC-Klemmen im AC-Anschlussraum. Anschluss PV-Generator Der PV-Generator wird über DC-Solar-Steckverbinder (MC-4-Stecker) an der Unterseite des S10 E angeschlossen (Anschlusspanel).

  • Seite 49: Wo Befindet Sich Was Im S10 E

    6 Elektrischer Anschluss Wo befindet sich was im S10 E? 6.4.1 Linke Geräteseite – AC-Anschlussraum Auf der linken Geräteseite, hinter der Gehäusetür des S10 E, befindet sich der AC-Anschlussraum. • Nach dem Öffnen der Gehäusetür und der Tür des AC-Anschlussraums sind sämtliche LS-Automaten zu sehen.

  • Seite 50: Rechte Geräteseite - Batterieraum

    Batteriemodule weiterhin aktiv sind und unter Spannung stehen. • Ein Kurzschluss der Batterieanschlussklemmen ist unbedingt zu vermeiden! Abb. 26: Rechte Seite geschlossen und mit geöffnetem Batterieraum 6.4.3 Unterseite Gerät – Anschlusspanel Abb. 27: Unterseite mit Anschlusspanel E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 51: Rückseite Gerät - Batteriewandler Und Pv-Wechselrichter

    Batteriewandler und PV-Wechselrichter befinden sich auf der Rückseite des S10 E Hauskraftwerks hinter dem AC-Anschlussraum. Sie sind nur von der Geräterückseite aus zugänglich. Arbeiten am Batteriewandler oder dem PV-Wechselrichter dürfen nur von E3/DC vorgenommen werden! S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 52: Aufbau Des Ac-Anschlussraums Im Detail (Linke Gehäusehälfte)

    6 Elektrischer Anschluss E3/DC GmbH Aufbau des AC-Anschlussraums im Detail (linke Gehäusehälfte) Hinweis: Durch Mehrbestückung der im AC-Anschlussraum verbauten Hutschienen, können optionale Zusatzfunktionen des S10 E realisiert werden. Abb. 29: AC-Anschlussraum geöffnet (linke Gehäusehälfte) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 53: Anschluss- Und Belegungsplan (Befindet Sich Auf Innenseite Der Linken Gehäusetür)

    E3/DC GmbH 6 Elektrischer Anschluss 6.5.1 Anschluss- und Belegungsplan (befindet sich auf Innenseite der linken Gehäusetür) Abb. 30: Anschluss- und Belegungsplan S10 E Hauskraftwerk S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 54: Hutschiene 1 - Ansicht Ohne Optionen

    6 Elektrischer Anschluss E3/DC GmbH Die im Folgenden beschriebenen und abgebildeten Hutschienen-Bestückungen entsprechen denen der Standardgeräteausstattung bzw. den gängigsten Bestückungsvarianten. 6.5.2 Hutschiene 1 – Ansicht ohne Optionen Abb. 31: Hutschiene 1 (Schema) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 55: Hutschiene 1 - Ac-Anschluss An Das Versorgernetz

    6 Elektrischer Anschluss 6.5.3 Hutschiene 1 – AC-Anschluss an das Versorgernetz Abb. 32: Hutschiene 1 – AC-Anschluss Versorgernetz (Schema) 6.5.4 Hutschiene 1 – AC-Anschluss an das Hausnetz Abb. 33: Hutschiene 1 – AC-Anschluss Hausnetz (Schema) S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 56: Hutschiene 1 - Option „Can-Repeater" Nachrüsten

    Nachrüstsatz OPT1150080006 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Ein CAN-Repeater ist Teil dieses Nachrüstsatzes. Der Nachrüstsatz ermöglicht den Anschluss des S10 E im Stich. Bei dieser Variante • wird der im System verbaute Leistungsmesser ausgebaut und anschließend extern verbaut.

  • Seite 57: Hutschiene 2 - Ansicht Ohne Optionen

    Abb. 35: Hutschiene 2 (Schema) 6.5.8 Hutschiene 2 – Option „Hausnotstrom-Motorschalter“ Nachrüstsatz OPT1150080001 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 36: Hutschiene 2 – mit Hausnotstrom-Motorschalter (optional) S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 58: Hutschiene 2 - Mit Option „Hausnotstrom-Motorschalter" In Betrieb

    6.5.10 Hutschiene 2 – Option „SG Ready-Platine“ nachrüsten Nachrüstsatz OPT1150080002 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 38: Hutschiene 2 – mit SG-Ready-Platine (optional) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 59: 6.5.11 Hutschiene 3 - Ansicht Ohne Optionen

    Nachrüstsatz Zählerfeld intern / Zähler extern (OPT1150080003 / OPT1150080004) Um diese Option nutzen zu können, müssen Sie den „Nachrüstsatz Zählerfeld intern“ oder „…Zähler extern“ bei der E3/DC GmbH anfordern. Abb. 40: Hutschiene 3 – mit Option Ein-/Ausschalter internes/externes Zählerfeld In welchen Fällen wird der Erzeugungszähler benötigt? –...

  • Seite 60: 6.5.13 Hutschiene 3 - Option „Absicherung Zusatzwechselrichter

    6.5.13 Hutschiene 3 – Option „Absicherung Zusatzwechselrichter“ Nachrüstsatz OPT1150080005 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 41: Hutschiene 3 – mit Option Absicherung Zusatzwechselrichter (extern) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 61: S10 E An Das Versorger- Und Hausnetz Anschließen (Ac-Anschluss)

    Stellen Sie sicher, dass das Rechtsdrehfeld beachtet wird, damit der Wechselrichter später auch anläuft. In den folgenden Unterkapiteln werden die nacheinander vorzunehmenden Schritte zum Anschluss des S10 E an das Versorger- und Hausnetz im Detail beschrieben. Auflistung der einzelnen Schritte: Schritt 1: Verbindungskabel zwischen Hausanschluss und S10 E verlegen (S.

  • Seite 62: Schritt 1: Verbindungskabel Zwischen Hausanschluss Und S10 E Verlegen

    Versorgungsnetzes) durch die Leitung zwischen Hausanschluss und S10 E zu erhalten. Der Kabelquerschnitt für die Verbindungen vom Hausanschluss zum S10 E und zurück zur Unterverteilung ist grundsätzlich der Absicherung anzupassen. Für die beschriebene Anschlussart darf die Absicherung max. 63A betragen.

  • Seite 63: Schritt 2: S10 E An Das Versorger- Und Hausnetz Anschließen (Auf Hutschiene 1)

    E3/DC GmbH 6 Elektrischer Anschluss 6.6.2 Schritt 2: S10 E an das Versorger- und Hausnetz anschließen (auf Hutschiene 1) • Der Anschluss des S10 E an das Versorger- und Hausnetz erfolgt auf der unteren Hutschiene des AC-Anschlussraum (Hutschiene 1). •...
  • Seite 64 Anschlussklemmen des verbauten Leistungsmessers aufgelegt werden. – Der Schutzleiter (PE) muss direkt an der Hutschiene 1 aufgelegt werden. Abb. 44: Versorgernetz AC-seitig anschließen Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 65 Die Leiter HL1, HL2, HL3, der Neutralleiter (N) und der Schutzleiter (PE) müssen an den Anschlussklemmen der Hutschiene 1 aufgelegt werden (s. die folgende Abbildung). Abb. 45: Hausnetz AC-seitig anschließen Nach Auflegen der Leiter das Hausnetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 66: Schritt 3: Erdungsleitung Anschließen

    An denselben Punkten, an denen zuvor die Verbindungen zwischen Zähler und Verteilung entfernt wurden (vgl. Schritt 5), die in Schritt 1 verlegten Verbindungskabel wie folgt anschließen: • Anschluss PE • Zuleitung zum S10 E: Anschluss unmittelbar hinter dem Strombezugszähler E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 67: Schritt 7: Installation Prüfen Und Anschließend Hausnetz Einschalten

    Nach Anbringen sämtlicher Abdeckungen im AC-Anschlussraum des S10 E, das Hausnetz wieder einschalten. • Im S10 E den LS-Automaten für die Netztrennung (1K04) auf der Hutschiene 2 einschalten (s. die folgende Abbildung). Abb. 47: LS-Automat für Netztrennung einschalten (Hutschiene 2) •...

  • Seite 68: Schritt 8: Pv-Erzeugungszähler Verbauen (Optional)

    Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Die Lieferung erfolgt ohne Zähler. Den PV-Erzeugungszähler in den AC-Anschlussraum des S10 E einbauen und an die vorinstallierten Leitungen anschließen. Die Stromflussrichtung des Zählers beachten.

  • Seite 69: S10 E An Den Pv-Generator Anschließen (Dc-Anschluss)

    E3/DC GmbH 6 Elektrischer Anschluss S10 E an den PV-Generator anschließen (DC-Anschluss) 6.7.1 Zu Ihrer Sicherheit Lebensgefahr durch hohe Spannungen an den Leitungen der PV-Module! Zwischen der PV-Plus- und der PV-Minusleitung kann bauartbedingt eine Gleichspannung von bis zu 1000 Volt anliegen. PV-Module erzeugen auch GEFAHR bei geringem Lichteinfall gefährliche Spannungen!

  • Seite 70: Vor Dem Anschließen Prüfen

    6 Elektrischer Anschluss E3/DC GmbH ACHTUNG  Die maximale DC-Eingangsspannung des S10 E beträgt 1000 V. Überschreiten dieser Spannung führt zur Zerstörung des Wechselrichters.  Die Temperaturkoeffizienten der PV-Module müssen berücksichtigt werden.  Die Einhaltung der Spannungsgrenzen bis -20°C sicherstellen.

  • Seite 71: Interne Stringverschaltung Der 2 Mpp-Tracker - Schema

    Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal aus: https://s10.e3dc.com (Anmeldung erforderlich!)  Die PV-Strings mit MC-4-Steckverbindern direkt am S10 E kontaktieren (siehe die folgende Abbildung): – Plus-Stecker (rotes Kabel) in Minus-Buchse stecken – Minus-Stecker (schwarzes Kabel) auf Plus-Buchse stecken S10 E –...
  • Seite 72 6 Elektrischer Anschluss E3/DC GmbH Abb. 51: PV-Strings an S10 E anschließen ACHTUNG Das Vertauschen der Polarität ist ein Installationsfehler und kann zur Zerstörung des S10 E führen! – Auf korrekte Polarität der Zuleitungen achten. – Prüfen, ob Plus- und Minusleitung zum selben String gehören.

  • Seite 73: S10 E An Das Internet Anschließen

    6 Elektrischer Anschluss S10 E an das Internet anschließen Hinweise zur Internetverbindung: • Eine dauerhafte Internetverbindung vom S10 E zum E3/DC-Server ist für den sicheren und problemlosen Betrieb des Gerätes unbedingt einzurichten (s. hierzu auch die Garantiebedingungen der E3/DC GmbH). •...

  • Seite 74: Freizugebende Ports

    Freizugebende Ports In seltenen Fällen – häufig bei Anschluss hinter einer restriktiven Firewall – ist ein Betrieb „out of the box“ nicht möglich, da Datenpakete vom S10 E ins Internet durch nicht frei gegebene Ports blockiert werden. In diesen Fällen ist sicherzustellen, dass ausgehende Verbindungen zu bestimmten Ports zugelassen werden.

  • Seite 75: Batteriemontage Und -Installation

    E3/DC GmbH 7 Batteriemontage und -installation Batteriemontage und -installation Im S10 E können bis zu sechs Batteriemodule zum Einsatz kommen. Die Module werden im Batterieraum auf der rechten Gehäuseseite in das Gerät eingesetzt. Abb. 54: Lithium-Ionen-Batteriemodul • Zum Schutz vor Beschädigungen, die Batteriemodule unbedingt in der...

  • Seite 76: Gehäuse Für Die Batteriemontage Vorbereiten

    Sie die Bügel jeweils auf der linken Seite aus. (Sie sparen Zeit, wenn Sie die Bügel nicht komplett abmontieren). – Die Haltebügel hängen jetzt auf der rechten Seite herab. Abb. 55: Batterieraum im S10 E E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 77: Batteriemodule Einsetzen

    Die Anschlüsse der jeweils unten platzierten Batteriemodule müssen nach oben zeigen (↑). – Die Anschlüsse der jeweils oben platzierten Batteriemodule müssen nach unten zeigen (↓). Die mitgelieferten Batteriekabel (Leistungs- und Patchkabel) zu diesem Zeitpunkt noch nicht einstecken! Abb. 56: Batteriemodule einsetzen S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 78 Befestigungsschienen eindrehen (noch nicht fest anziehen). – Abstandshalter senkrecht auf die eingedrehten Schrauben hängen. – Schrauben anschließend fest anziehen. Abb. 57: Abstandshalter anbringen Hinweis: Wenn Sie 4 oder mehr Batteriemodule einsetzen, müssen Sie entsprechend alle 12 beiliegenden Abstandshalter verwenden. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 79: Batteriehaltebügel Anschrauben

    Die Batteriehaltebügel müssen in jedem Fall montiert werden, auch in den Bestückungsvarianten ohne Batteriemodule in der vorderen Reihe.  Sie haben die Batteriemodule erfolgreich in das S10 E eingesetzt. Im nächsten Schritt nehmen Sie die elektrische Installation der Batteriemodule vor. S10 E – Installationsanleitung...

  • Seite 80: Batteriemodule Installieren

    7 Batteriemontage und -installation E3/DC GmbH Batteriemodule installieren 7.5.1 Batterie-Trennschalter auf „0“ stellen ACHTUNG Vor dem Anschließen der Batteriemodule, bitte unbedingt den Batterie- Trennschalter (Breaker) in Stellung „0“ bringen! Abb. 59: Unterseite S10 E – Batterie-Trennschalter E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 81: Spannung Jedes Batteriemoduls Messen

    Batterien von den anderen, müssen Sie die Spannung der übrigen Batteriemodule angleichen (s. Kap. Spannung der Batteriemodule angleichen (nur bei Bedarf), S. 86f.). Fahren Sie erst danach mit der Installation fort. Abb. 60: Spannung der Batteriemodule messen S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 82: Leistungskabel Anschließen (Stromleitung)

    Abb. 61: Leistungskabel (blau und magentafarben) Die mitgelieferten Leistungskabel in alle zum Einsatz kommenden Batteriemodule einstecken (breiter Stecker). Abb. 62: Leistungskabel in Batteriemodul einstecken Die Stecker, die am S10 E angeschlossen werden, in die Buchsen im Anschlussfeld der Mittelwand des Hauskraftwerks einstecken (schmaler Stecker). –...

  • Seite 83: Patchkabel Anschließen (Batteriemanagement)

    Abb. 64: Patchkabel (grün) Das zuerst angeschlossene Batteriemodul über das lange Patchkabel mit dem S10 E verbinden. Das Kabel ist bereits im Anschlussfeld der Mittelwand des S10 E eingesteckt (RJ45-Buchse). Abb. 65: Langes Patchkabel in Mittelwand des S10 E Auf der Batterieseite das Patchkabel in die Buchse „OUT“ einstecken.

  • Seite 84: Leds Für Status Der Batteriemodule - Bedeutung Der Farben

    Alles sollte funktionieren Grünes Dauerleuchten: • Verkabelung korrekt angeschlossen • aber: keine Kommunikation mit Battery Protection Management (BPM) Gelb-oranges Dauerleuchten: • Verkabelung nicht korrekt angeschlossen • keine Kommunikation mit Battery Protection Management (BPM) • keine Funktion E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 85: Gehäuse Des Gerätes Schließen

    • verschraubt werden. Die Vorgehensweise wurde Ihnen bereits im Kapitel „Montage“ detailliert erläutert.  Sie haben die Batteriemodule erfolgreich eingesetzt und installiert. Im letzten Schritt nehmen Sie das S10 E Hauskraftwerk in Betrieb. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 86: Spannung Der Batteriemodule Angleichen (Nur Bei Bedarf)

    Wichtig: Den Punkt „Batterien in Betrieb nehmen“ zunächst überspringen. Funktion Batterie-Inbetriebnahme des S10: Nach vollständiger Inbetriebnahme und Anmeldung mit Ihrer I-PIN, im Hauptmenü des S10 die Funktion „Batterie-Inbetriebnahme“ starten (Hauptmenü > Batterie-Inbetriebnahme). Abb. 69: Funktion „Batterie-Inbetriebnahme“ E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 87 Spannungsmessung für alle Batteriemodule wiederholen. Wichtig: Alle Batteriemodule mit demselben Messinstrument messen! Ist die Spannungsdifferenz < 0,5 Volt, die Verkabelung um das neue Batteriemodul erweitern. Anschließend die Batteriemodule in Betrieb nehmen (s. Kapitel Batterien in Betrieb nehmen, S. 93ff.). S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 88: Inbetriebnahme

    Sicherheitsvorkehrungen, wie z. B. Erdung und Absicherung, korrekt getroffen wurden! Energiemanagement in Betrieb nehmen • Im AC-Anschlussraum auf Hutschiene 2 den linken LS-Automaten (1F01) einschalten. Abb. 70: LS-Automat für interne Versorgung einschalten (1F01) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 89: Erstmalig Am S10 E Anmelden

    E3/DC GmbH 8 Inbetriebnahme Erstmalig am S10 E anmelden Hinweis: Zur Verifizierung der Anmelddaten ist die Verbindung des S10 E mit dem Internet zwingend erforderlich. • „Nutzername“ und „IPIN“ des installierenden und von E3/DC zertifizierten Installateurs eingeben. • Anschließend jetzt anmelden antippen.

  • Seite 90: Wechselrichter In Betrieb Nehmen

    In diesem Fall könnte der Wechselrichter beschädigt oder zerstört werden! Im AC-Anschlussraum auf der oberen Hutschiene (Hutschiene 3) den LS-Automaten für die Absicherung des E3/DC-Wechselrichters einschalten (1F02). Abb. 72: LS-Automat für den E3/DC Wechselrichter einschalten (1F02) E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 91 E3/DC GmbH 8 Inbetriebnahme Den Wechselrichter durch Drehen des DC-Trennschalters auf „1“ einschalten. Abb. 73: S10 E Gehäuseunterseite – DC-Trennschalter  Bei ausreichender Spannung des PV-Generators geht der Wechselrichter anschließend in Betrieb. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 92: Spannungsdrehfeld Kontrollieren

    Wurde das System korrekt angeschlossen, erscheint in diesem Feld die Anzeige „Rechtsdrehfeld“ (farblich nicht hervorgehoben). Bei fehlerhafter Installation erscheint hier „Linksdrehfeld“ (farblich rot unterlegt). Was ist bei Fehlern zu tun? Werden Fehler angezeigt, müssen Sie Abhilfe schaffen und die Installation korrigieren! E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 93: Batterien In Betrieb Nehmen

    8 Inbetriebnahme Batterien in Betrieb nehmen • Batterien einschalten durch Umlegen des Batterie-Trennschalters (Breaker) auf „1“. Abb. 75: S10 E Gehäuseunterseite – Batterie-Trennschalter 8.5.1 Batterietraining bei Erstinbetriebnahme • Bei der Erstinbetriebnahme startet das Gerät automatisch das Batterietraining. Das Batterietraining dient der Kalibrierung der SOC-Berechnung (SOC = „State of Charge“...

  • Seite 94: Korrekte Funktion Der Systemkomponenten Bestätigen

    Komponente ist vorhanden und kommuniziert Rot: Komponente ist nicht vorhanden (Ausnahme: Notstrombetrieb) Orange: Komponente kommuniziert nicht Blau: Zeigt Service-Funktion an, z. B. bei Updates durch E3/DC Grau: Komponente nicht gestartet • Durch Antippen des Button Bestätigen, gelangen Sie zur Startseite des Systems.

  • Seite 95: Anpassungen In Den Einstellungen Des Systems Vornehmen

    Hauskraftwerke im selben Netzwerk miteinander verbunden sind und kommunizieren (Farming). Eine weitere Anwendung ist die Hausautomation. – Bei einem datentechnischen Zugriff von außen auf das Gerät (z. B., um den Ladezustand der Batterien oder die Verbrauchsleistung abzufragen), muss S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 96: Funktion „Energiemanagement

    Kennwort eingegeben werden. Erst dann können die Gerätedaten ausgelesen werden. – Wird kein Kennwort vergeben, ist die Verschlüsselung dennoch aktiv, da standardmäßig ein von E3/DC vergebenes Kennwort hinterlegt ist. 8.7.3 Funktion „Energiemanagement“ Hauptmenü > Einstellungen > Funktion Energiemanagement •...

  • Seite 97: Netz- Und Anlagenschutz Anpassen

    Wählen Sie die gewünschte Ländereinstellung aus. • Tippen Sie setzen an. Es erscheint ein rot unterlegtes Dialogfenster, in dem Sie darauf hingewiesen werden, welche Bereiche des Netz- und Anlagenschutzes von der Änderung der Ländereinstellung betroffen sind. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 98: Inbetriebnahmeerklärung Online Im Kundenportal Ausfüllen

    – 1x Gerät mit geschlossenen Gehäusetüren und sichtbarer Umgebung: Der Montageort und die Montagevariante „Standfuß“ bzw. „Wandhalter“ sollten erkennbar sein. Die Garantieurkunde wird nach erfolgter Prüfung durch E3/DC versendet. 8.10 Abschluss der Inbetriebnahme  Sie haben das Gerät erfolgreich in Betrieb genommen. Damit sind die Arbeiten rund um die Montage, die elektrische Installation und die Inbetriebnahme abgeschlossen.

  • Seite 99: Technischer Support

    8 Inbetriebnahme 8.11 Technischer Support Der Technische Support der E3/DC GmbH steht ausschließlich zugelassenen Installateuren zur Verfügung. Die Mitarbeiterinnen und Mitarbeiter beantworten gerne auftretende Fragen und bieten Lösungen an. Für Anfragen an den Technischen Support halten Sie bitte die folgenden Informationen bereit: •...

  • Seite 100: Monitoring Des Hauskraftwerks

    Autarkie [%] = (1 − ) × 100 Hausverbrauch [ kWh ] Auf den folgenden Seiten geben wir Ihnen einen groben Überblick über die Funktionen des Kundenportals sowie die Unterschiede zwischen der Webapplikation und der mobilen App. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 101: Zugang Zum Kundenportal - Webapplikation Oder Mobile App Nutzen

    Abb. 79: E3/DC-Kundenportal – Anmeldemaske • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. Abb. 80: E3/DC-Kundenportal – Übersicht einzelner Systeme eines Installateurs • Gewünschtes System per Mausklick auswählen. Anschließend erscheint eine Übersicht der Funktionen, die Ihnen zur Verfügung stehen: S10 E –...
  • Seite 102 Wollen Sie jetzt beispielsweise die aktuellen Werte Ihres Systems anschauen, klicken Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 82: E3/DC-Kundenportal – „Aktuelle Werte“ des ausgewählten Systems E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 103: Mobile App Nutzen

    • App auf Tablet-PC oder Smartphone starten. • Mit <Benutzername> und Ihrer <IPIN> (der Installateurs-Plakette) ins Kundenportal einloggen. Abb. 83: E3/DC-Kundenportal – Anmeldemaske der App • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. • Das gewünschte System antippen.
  • Seite 104 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, tippen Sie auf den Button Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 85: App mit den „Aktuellen Werten“ Die Funktionen entsprechen denen der Webapplikation. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 105: Verwendete Symbole Des Kundenportals

    - Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte); - Historisierung der Leistungswerte im 15-Minuten-Rhythmus Smart-Funktionen: Enthält die Funktionen • SmartCharge und • SmartPower Die Einstellungen können nur vom Besitzer des Systems geändert werden! S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 106: Zusätzliche Funktionen Der Mobilen App

    Zur Steuerung von angeschlossenen Verbrauchern. Die Einstellungen können nur vom Besitzer des Systems geändert werden! Wallbox (optional): Steuerung des Fahrzeugladegeräts der E3/DC GmbH Die Einstellungen können nur vom Besitzer des Systems geändert werden! Standort: Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap.

  • Seite 107: Funktionen Des Kundenportals

    Abb. 87: Kundenportal – Funktionen 9.3.1 Aktuelle Werte Abb. 88: Aktuelle Werte eines S10 Hauskraftwerks (Beispiel) Die folgenden Energieflüsse des installierten Systems werden dargestellt: PV-Wechselrichter (Solarenergie) Die PV-Anlage produziert aktuell 1548 Watt an Solarenergie, die ins System fließen. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 108: Externe Quelle

    A.) Leistungswerte im Verlauf Gemessen bzw. dargestellt werden die folgenden Leistungswerte: • Ladezustand der Batterie • Batterie (Laden) • Batterie (Entladen) • Solarproduktion • Hausverbrauch • Netzeinspeisung • Netzbezug • Prognose • Externe Produktion • Produktion Summe E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 109 Anzeige der Energie, die im Haus verbraucht wird. Der Hausverbrauch wird durch die Solaranlage, die Batterie, das Stromnetz und ggf. weitere externe Energiequellen gedeckt. Der Bezug von Strom aus dem Stromnetz des Energiedienstleisters soll möglichst gering gehalten werden. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 110 Abb. 90: Gemessene und ermittelte Leistungswerte in Kilowattstunden (kWh) B.) Hausverbrauch und Produktion in Prozent Anhand den ermittelten Leistungswerten werden die Prozent-Werte für • Produktion und • Hausverbrauch verdichtet als Tortendiagramme ausgegeben. Abb. 91: „Produktion“ und „Hausverbrauch“ in Prozent E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 111 Produktionswerte als Flächen- und Säulendiagramme ausgegeben. Über den abgebildeten Button gelangen Sie zur Darstellung des Hausverbrauchs und der Produktionswerte in Form von Flächen- und Säulendiagrammen. Abb. 92: Hausverbrauch und Produktion im Verlauf eines Tages (Flächendiagramm) S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 112: System-Monitor

    • Visualisierung der Solarleistung (bezogen auf die einzelnen Solar-Tracker) in einem Liniendiagramm (live/15-Sekunden-Werte); • Historisierung der Tracker-Leistungen (15-Minuten-Werte) Abb. 93: System-Monitor „Solarleistung“ Batterieleistung: Visualisierung der historisierten Batterie-Leistungen und der Batterietemperaturen (1-Minuten-Werte) Abb. 94: System-Monitor „Batterieleistung“ E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 113 (positiv = Netzbezug; negativ = Netzeinspeisung) • Historisierung im 15-Minuten-Rhythmus Abb. 95: System-Monitor „System-/Anlagenmonitoring“ Externe Produktion: • Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte) • Historisierung der Leistungswerte im 15-Minuten-Rhythmus Abb. 96: System-Monitor „Externe Produktion“ S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 114: Externe Verbrauchsmessung

    Eine detaillierte Beschreibung der Funktion entnehmen Sie bitte der Bedienungsanleitung zum S10 Hauskraftwerk. 9.3.6 Wallbox (optional: bei Nutzung des Fahrzeugladegerätes der E3/DC GmbH) Zur Steuerung des Fahrzeugladegeräts der E3/DC GmbH. Die Einstellungen können nur vom Besitzer des Systems geändert werden!

  • Seite 115: Standort

    E3/DC GmbH 9 Monitoring des Hauskraftwerks Abb. 97: Funktion „Wallbox“ 9.3.7 Standort Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap. Aus Datenschutzgründen wurde auf eine Abbildung verzichtet. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 116: Hinweise Zur Darstellung Im Kundenportal

    9 Monitoring des Hauskraftwerks E3/DC GmbH Hinweise zur Darstellung im Kundenportal 9.4.1 Farbkennung und Symbole Abb. 98: Farben und Symbole des Kundenportals E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 117: Darstellung Der Leistungswerte Und -Verläufe In Einem Diagramm

    Die dargestellten Werte können daher von der Darstellung auf dem Display Ihres Hauskraftwerks abweichen: • Kurze Spitzen erscheinen weniger hoch und zeitlich länger, – Entlade- und Ladespitzen erscheinen innerhalb einer Viertelstunde im Mittelwert gleichzeitig oder – es scheint Netzbezug trotz ausreichender PV-Leistung stattzufinden. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 118: Hinweise Zu Leistungsmessung Und Batterien

    SOC-Korrektur auf Basis einer Spannungsmessung. – Beispiel: Werden aufgrund des Wetters die Endpunkte nicht regelmäßig erreicht, sinkt die Genauigkeit der SOC-Bestimmung u. U. deutlich spürbar. Bei Wiedererreichen eines Endpunktes wird das im Portal als SOC-Sprung sichtbar. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 119 E3/DC GmbH 9 Monitoring des Hauskraftwerks Batteriekapazität: Abb. 101: Hinweise zur Batteriekapazität S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 120: Option: Hausautomation Über Eaton-Aktoren

    10.2 Fernsteuerung und -überwachung – Die Fernsteuerung und -überwachung aller Aktoren über das Kundenportal oder per App ist möglich (App „E3/DC-Portal“). – Die App liegt für alle gängigen Plattformen vor und kann in den entsprechenden App Stores heruntergeladen werden. 10.3 Aktoren installieren •...

  • Seite 121: Kommunikation Zwischen Hauskraftwerk Und Aktoren Herstellen

    USB-Buchse an der Geräteunterseite eingesteckt werden. • Kein Plug and Play: Anschließend muss ein Neustart des Systems durchgeführt werden: Hauptmenü > System-Info > Button Neu starten im Bereich „System“ Abb. 103: S10 E Gehäuseunterseite – USB-Buchse für Hausautomation S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 122: Schaltbefehle Für Die Aktoren Parametrieren

    Programmiermodus am Aktor einschalten Mit einem Schraubendreher die Programmiertaste des Aktors kürzer als 0,5 Sekunden betätigen.  Der Aktor geht in den Lernmodus, die LED im Aktor leuchtet durchgängig.  Die angeschlossene Last wird geschaltet. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 123 In der Funktion SmartHome die Einstellungen des angelegten Aktors vornehmen ([ ] bis [ Auf Rückmeldung des Systems achten Nach den hier vorgenommenen Einstellungen auf die Rückmeldung des Systems bzgl. des Aktorstatus achten (s. Folgekapitel). S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 124: 10.5.2 Rückmeldung Aktorstatus

    Hinweis zur Aktivierung: Wenn die Bedingung fertiggestellt ist, muss der Modus auto über den entsprechenden Button aktiviert werden. Andernfalls wird die erstellte Bedingung übergangen. Der Zugriff muss dann manuell über die Button an und aus erfolgen. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 125: 10.5.4 Angelernten Aktor Zurücksetzen Bzw. Löschen

     Die LED erlischt nach ca. 2 Sekunden. Anschließend kann der Aktor, wie in Kapitel „Aktor anlernen“ beschrieben, neu angelernt werden. Detailliertere Angaben zur Bedienung der Aktoren usw. entnehmen Sie bitte der Dokumentation des Herstellers. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 126: Aktor-Typ Analogaktor

    Geben Sie die Batterieladung in Prozent ein, ab der die maximale mögliche Spannung (10 Volt) an den Verbraucher weitergegeben werden soll, der dann die volle Leistung zieht. Im Beispiel wurden 100 Prozent Batterieladung eingegeben.  Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 127: 10.6.2 Werte Für Die Netzeinspeisung Bestimmen

    Spannung des Aktors ausgegeben wird, also 10 Volt. Der angeschlossene Verbraucher zieht in diesem Fall die volle Leistung. Im Beispiel wurden 1000 Watt eingegeben.  Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 128: 10.6.3 Werte Für Die Solarproduktion Bestimmen

    Über den Schieberegler können Sie auch manuell eine Spannung zwischen 0 und 10 Volt vorgeben. – Der Wert wird übernommen, sobald Sie den Schiebregler loslassen. – Die manuell vorgenommenen Eingaben in den Editierfeldern werden ignoriert. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 129: Option: Leistungsmesser Typisieren Und Benennen

    Abb. 114: Ext. Leistungsmesser benennen und typisieren Den Namen des externen Leistungsmessers im Feld [2] eingeben. Im Feld [3] den Leistungsmesser-Typ aus den folgenden Typen auswählen: – Produktionszähler: Produktionszähler für externe Produktion – Verbrauchszähler: separate Verbrauchsleistungsmessung S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...
  • Seite 130 Button übernehmen antippen, um die Eingaben zu speichern.  Der Leistungsmesser wurde jetzt benannt und typisiert. Im Kundenportal der E3/DC GmbH können entsprechend angelegte externe Leistungsmesser in der Funktion System-Monitor > Externe Produktion einzeln betrachtet werden. Abb. 115: Kundenportal – Anzeige externer Leistungsmesser E3DC_S10E_IA|20171013-3.20...

  • Seite 131: Wartungshinweise

    12 Wartungshinweise Wartungshinweise Das System ist wartungsfrei. Im Falle eines Defektes wenden Sie sich bitte an die E3/DC GmbH. Sämtliche Reparaturen dürfen ausschließlich von E3/DC oder durch von E3/DC beauftragte Firmen vorgenommen werden! Softwareupdates werden direkt über das Internet aufgespielt. Eine permanente Internetverbindung ist zwingend erforderlich, um der E3/DC GmbH lückenlose...

  • Seite 132: Störabhilfe

    Die Funktion wird nur im Ausnahmefall benötigt. In der Regel werden Sie dazu vom Service aufgefordert. Verzweigen Sie ins Hauptmenü und anschließend in die Funktion System-Info. Nach unten scrollen. Abb. 116: Neustart des Systems in der Funktion „System-Info“ Button neu starten antippen. E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...

  • Seite 133: System Ausschalten

    Anschließend können Sie ggf. vorzunehmende Installationsarbeiten o. ä. durch Ihren Installateur am System vornehmen lassen. Verzweigen Sie ins Hauptmenü und anschließend in die Funktion System-Info. Nach unten scrollen. Abb. 117: System ausschalten in der Funktion „System-Info“ Button ausschalten antippen. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 134: Fehlermeldungen In Der Statuszeile

    Fehlersymbol nach wie vor angezeigt werden, kontaktieren Sie bitte Ihren Installationsbetrieb! Ggf. kontaktiert dieser die E3/DC-Service-Hotline. Batterie ist nicht aktiv • Bitte prüfen Sie, ob die Batterie abgeschaltet ist! Überprüfen Sie die Stellung des Batterie-Trennschalters (Breaker) an der Geräteunterseite! E3DC_S10E_IA|20171013-3.20 S10 E – Installationsanleitung...
  • Seite 135 Bitte ziehen Sie das Internetkabel kurz heraus, stecken es wieder ein und starten das System neu (Hauptmenü > „Systeminfo“ > „Neu starten“)! System-Software nicht aktiv • System neu starten • Hotline der E3/DC GmbH kontaktieren. S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

  • Seite 136: Technische Daten (S10 E - All In One Mit S10 E12 Ai)

    15 Technische Daten (S10 E – All In One mit S10 E12 AI) E3/DC GmbH Technische Daten (S10 E – All In One mit S10 E12 AI) 15.1 Allgemeine Daten Maße und Gewicht Maße Wandgerät Breite (mit Griffen / ohne Griffe) 1160 / 1030 mm Höhe...

  • Seite 137: Erzeugung

    E3/DC GmbH 15 Technische Daten (S10 E – All In One mit S10 E12 AI) 15.2 Erzeugung Eingang Maximal empfohlene DC-Leistung 15000 W Min. MPP-Spannung 250 V Min. MPP-Spannung für AC-Nennleistung 500 V Max. MPP-Spannung 850 V Max. DC-Eingangsspannung 1000 V Max.

  • Seite 138: Speicherung

    15 Technische Daten (S10 E – All In One mit S10 E12 AI) E3/DC GmbH 15.3 Speicherung Batteriesystem Batteriewandlerleistung 3000 W Batterietechnologie Panasonic-Lithium-Ionen Gewicht (pro Batteriemodul) 21 kg Wirkungsgrad bis 98 Prozent Temperaturregelung von E3/DC Min. / Max. Batteriekapazität netto...

  • Seite 139: Zubehör

    – Farming ID 105 • CAN-Repeater erforderlich • Freigabe nur über den E3/DC-Service OPT1150080003 Nachrüstsatz Zählerfeld • Zählertragplatte, 3-Punkt, Höhe INTERN S10 E AI 2.0 300mm • Freischalter Zählerfeld ABB E463/3 • Befestigungsmaterial • Kabelsatz • Anleitung S10 E – Installationsanleitung...
  • Seite 140 • Freischalter Zählerfeld S10 E AI 2.0 ABB E463/3 • Kabelsatz • Anleitung OPT1150080005 Nachrüstsatz Zusatzwechsel- • Sicherungsautomat C32 richter S10 E AI 2.0 (3 pol.) • Kabelsatz • Anleitung OPT1150080006 Nachrüstsatz Ausbau • CAN-Repeater Leistungsmesser LM3pXXisp • Stecker CAN LM3pXXisp S10 E AI 2.0...

  • Seite 141: Glossar

    „IP-Schutzarten“ eingeteilt. Die Abkürzung IP steht für International Protection. Im englischen Sprachraum wird die Abkürzung teils auch mit Ingress Protection (Schutz gegen Eindringen) übersetzt. Local Area Network Lokales Netzwerk Photovoltaik State of Charge Ladezustand Batterien S10 E – Installationsanleitung E3DC_S10E_IA|20171013-3.20...

Inhaltsverzeichnis
