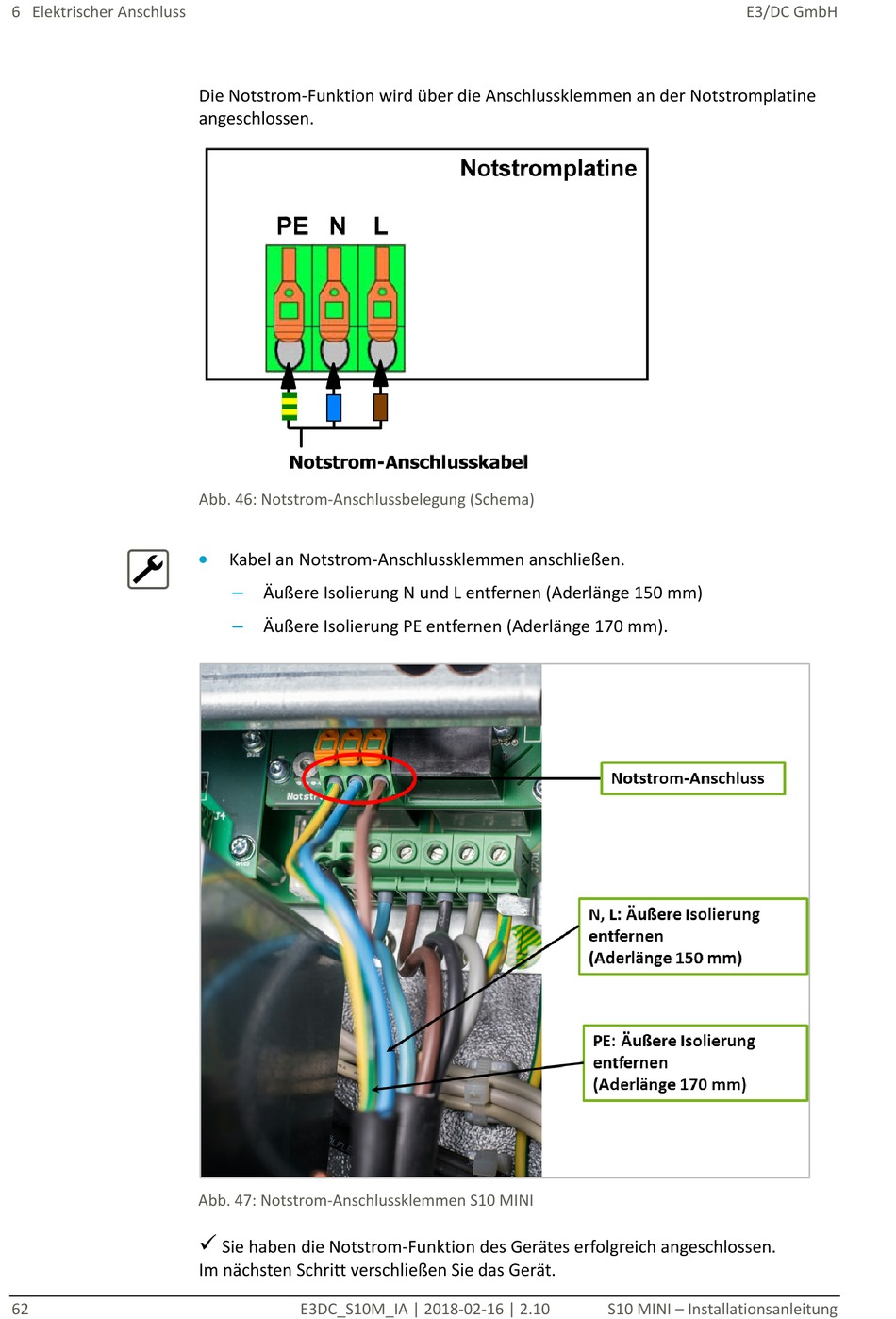

6 Elektrischer Anschluss
62
Die Notstrom-Funktion wird über die Anschlussklemmen an der Notstromplatine
angeschlossen.
Abb. 46: Notstrom-Anschlussbelegung (Schema)
•
Kabel an Notstrom-Anschlussklemmen anschließen.
–
Äußere Isolierung N und L entfernen (Aderlänge 150 mm)
–
Äußere Isolierung PE entfernen (Aderlänge 170 mm).
Abb. 47: Notstrom-Anschlussklemmen S10 MINI
Sie haben die Notstrom-Funktion des Gerätes erfolgreich angeschlossen.
Im nächsten Schritt verschließen Sie das Gerät.
E3DC_S10M_IA | 2018-02-16 | 2.10
E3/DC GmbH
S10 MINI – Installationsanleitung
