6.8.3 PV-Strings an S10 MINI anschließen
ACHTUNG
S10 MINI – Installationsanleitung

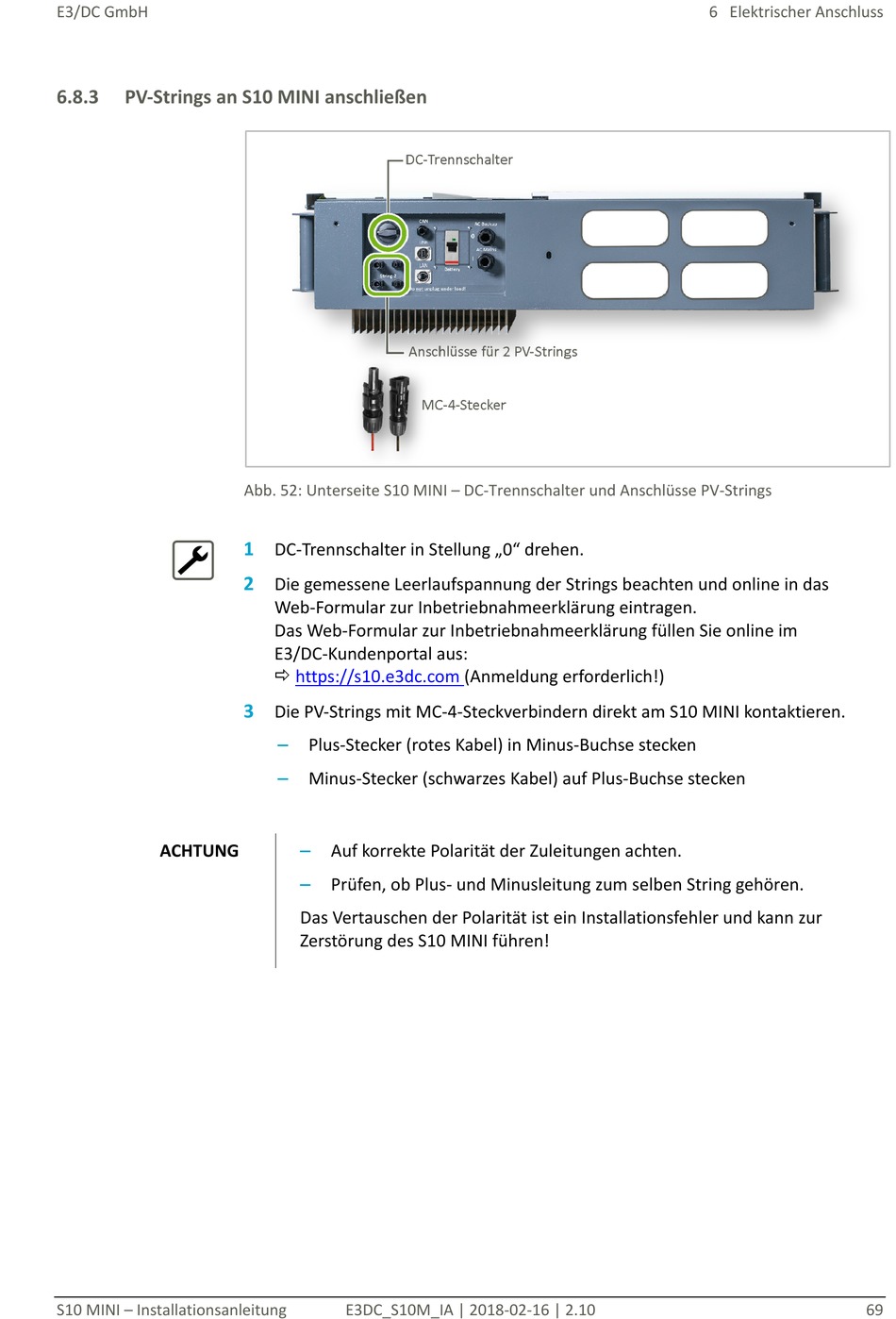

Abb. 52: Unterseite S10 MINI – DC-Trennschalter und Anschlüsse PV-Strings
1
DC-Trennschalter in Stellung „0" drehen.
2
Die gemessene Leerlaufspannung der Strings beachten und online in das
Web-Formular zur Inbetriebnahmeerklärung eintragen.
Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im
E3/DC-Kundenportal aus:
https://s10.e3dc.com

3
Die PV-Strings mit MC-4-Steckverbindern direkt am S10 MINI kontaktieren.
–
Plus-Stecker (rotes Kabel) in Minus-Buchse stecken
–
Minus-Stecker (schwarzes Kabel) auf Plus-Buchse stecken
–
Auf korrekte Polarität der Zuleitungen achten.
–
Prüfen, ob Plus- und Minusleitung zum selben String gehören.
Das Vertauschen der Polarität ist ein Installationsfehler und kann zur
Zerstörung des S10 MINI führen!
E3DC_S10M_IA | 2018-02-16 | 2.10
(Anmeldung erforderlich!)
