Medindo inclinação e direção cardeal

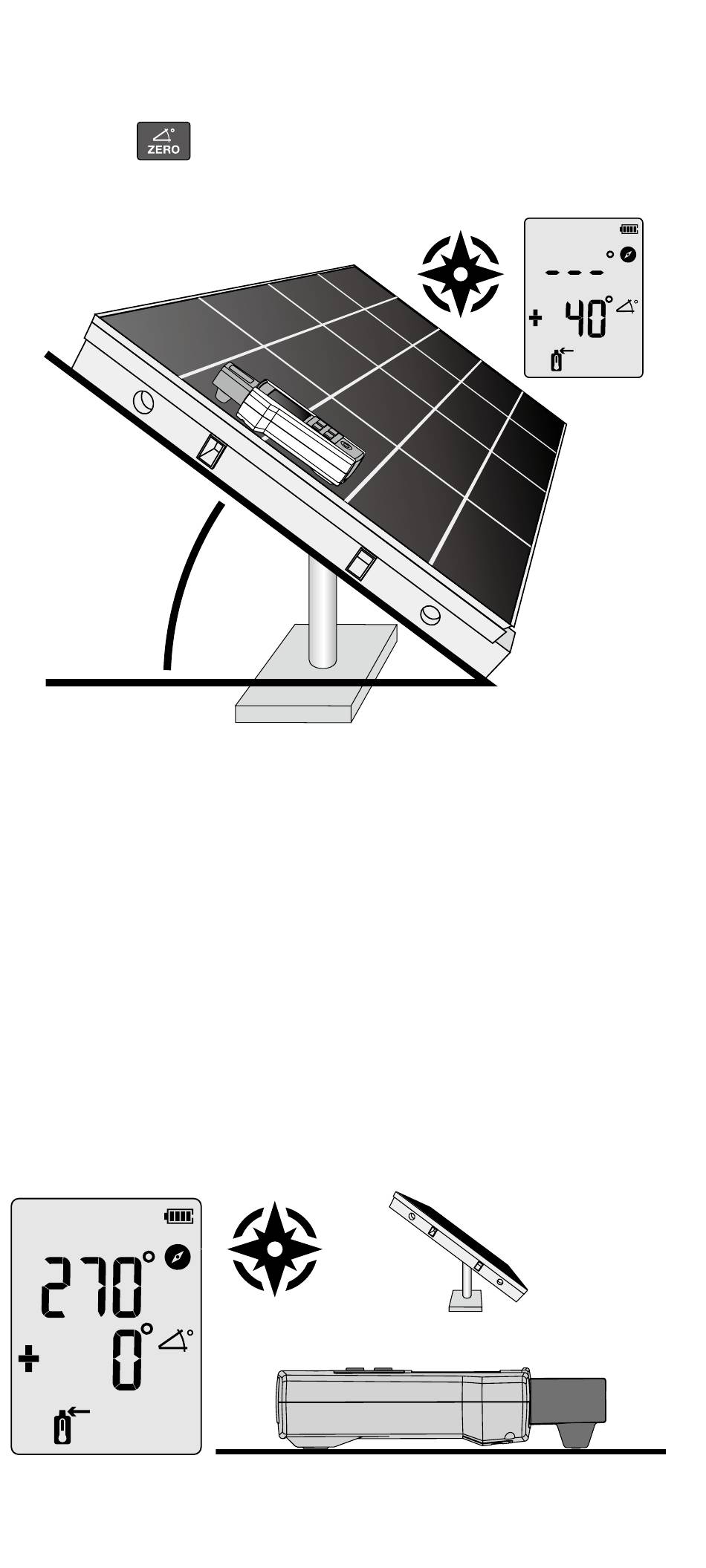

Coloque o Medidor diretamente no painel PV para obter uma inclinação
precisa.
Para superfícies de telhados com inclinações diferentes de 0°, pressione
o botão ZERO
verdadeira inclinação de um painel solar.
A medição da bússola exigirá um processo de duas etapas para uma
direção cardeal precisa.
Passo 1: Realize medições de irradiação, temperatura e inclinação com o
medidor colocado e alinhado com o painel PV. A função da bússola mostrará
"---" quando o ângulo de inclinação estiver acima de 20 graus. Em um
ângulo de inclinação de <20 graus qualquer leitura de bússola mostrada
será imprecisa devido à influência de objetos metálicos circundantes.
Passo 2: Realize a medição da bússola longe do painel PV segurando o
medidor ou colocando o medidor em uma superfície horizontal (inclinação
de 0 a 20 graus) apontando a ponta do medidor na direção frontal do painel
PV. Mantenha longe de qualquer objeto de metal.
A bússola fará referência ao norte magnético. A leitura da bússola não
será confiável se o medidor for colocado sobre ou perto de objetos
contendo metal (incluindo painéis solares, telhados de metal, superfícies
de concreto com vergalhões, etc).
por 2 segundos para reajustar o ângulo e medir a
