Seite 31: Einstrahlungsmessgerät
Fluke IRR1-SOL Einstrahlungsmessgerät Bedienungshandbuch Einführung Das Einstrahlungsmessgerät Fluke IRR1-SOL (das Messgerät) bietet digitale Ablesungen in Verbindung mit Photovoltaik- (PV) Modulen. Misst und liest: • Sonneneinstrahlung (W/m ) auf der Oberfläche eines Photovoltaik- (PV) Moduls • Temperatur (°F oder °C) auf der Oberfläche eines Photovoltaik- (PV) Moduls •...
Seite 32: Sicherheitsinformationen
Symbole Symbol Beschreibung WARNUNG. GEFAHR. � Benutzerdokumentation beachten. Batterie oder Batteriefach. Entspricht den relevanten südkoreanischen EMV-Normen. Erfüllt zutreffende australische Vorgaben. Entspricht den Richtlinien der Europäischen Union. � Dieses Produkt entspricht den Kennzeichnungsvorschriften der WEEE-Richtlinie. Das angebrachte Etikett weist darauf hin, dass dieses elektrische/elektronische Produkt nicht im Hausmüll entsorgt werden darf.

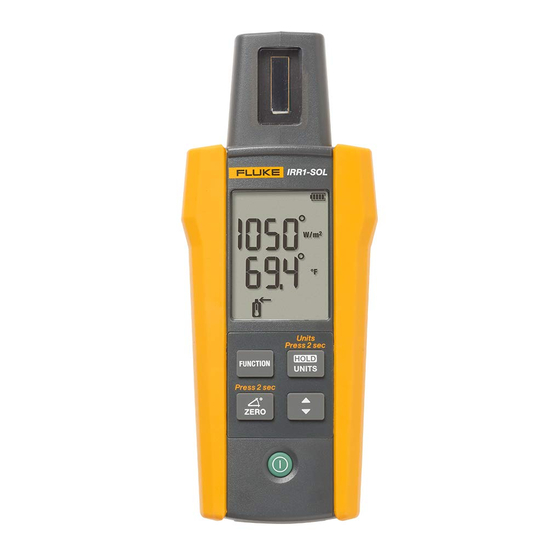

Seite 33 Produktübersicht Ein-/Austaste Batteriestandanzeige Winkelrücksetztaste * Nutzen Sie die Funktion zur Kompassfunktionsanzeige Messung der Winkeldifferenz zwischen Solarmodul und Oberfläche Funktionstaste für die Messung Einheit für Einstrahlung und von Einstrahlung, Temperatur, Funktionsanzeige Kompass und Winkel Integrierter Temperatursensor zur Oberflächenmessung des Winkelfunktionsanzeige Moduls Anschluss für externe Temperatureinheitsanzeige Temperatursonde...
Seite 34: Bedienung
Bedienung Ein-/Ausschalten Funktionsbildschirme umschalten Temperatureinheiten ändern Externen Temperaturfühler anschließen Neigung (Winkel) zurücksetzen Hold-Funktion (Messwertspeicher)
Seite 35: Temperatur Und Einstrahlung Messen
Temperatur und Einstrahlung messen Messung der Einstrahlung und Temperatur über internen Sensor Das Messgerät kann Einstrahlung und Temperatur messen, indem es einfach direkt auf dem PV-Modul platziert wird. Der interne, eingebettete leitfähige Sensor an der Rückseite des Messgerätes erfasst automatisch die Temperatur.
Seite 36 Die Temperatur kann auch über den externen Temperaturfühler ermittelt werden. Externen Temperaturfühler anschließen Bringen Sie den Temperaturfühler an der Oberseite des Messgerätes an. Der Bildschirm zeigt bei Verbindung automatisch das Symbol. Das Symbol zeigt an, dass die Temperatur nun über den externen Fühler gemessen wird. Platzieren Sie das Messgerät an oder neben dem PV-Modul und verbinden Sie den Saugnapf mit der Unterseite des PV-Moduls.
Seite 37: Neigung Und Himmelsrichtung Messen
Neigung und Himmelsrichtung messen Platzieren Sie das Messgerät für eine exakte Neigung direkt am PV-Panel. Für Oberflächen von Dächern mit Neigungen, die von 0° abweichen, drücken Sie die ZERO-Taste zum Rücksetzen des Winkels und zur Messung der wahren Neigung eines Solarmoduls 2 Sekunden lang. ≤...
Seite 38: Wartung Und Pflege
Entfernen Sie die Batterie bei längerer Nichtbenutzung (> 60 Tage) und bewahren Sie diese separat auf. Wartung und Teile Das Messgerät darf nur von einem qualifizierten Techniker gewartet werden. Serviceinformationen erhalten Sie vom Fluke-Händler in Ihrer Nähe oder vom Kundencenter. Technische Daten Einstrahlung Messbereich .......0 bis 1400 W/m²...
Seite 39 Horizontalen. Außerhalb des Bereichs zeigt das LCD "---". b) Ergebnis bezieht sich auf magnetischen Norden. Betriebstemperatur Betriebstemperaturen ..IRR1-SOL: -20 °C bis 50 °C, Feuchtigkeit < 80 %, nicht kondensierend 80PR-IRR: -30 °C bis 100 °C Lagerungstemperatur ..-30 °C bis 60 °C (Feuchtigkeit < 80 %) Höhe ........0 m bis max.
