Måle helling og kardinalretning

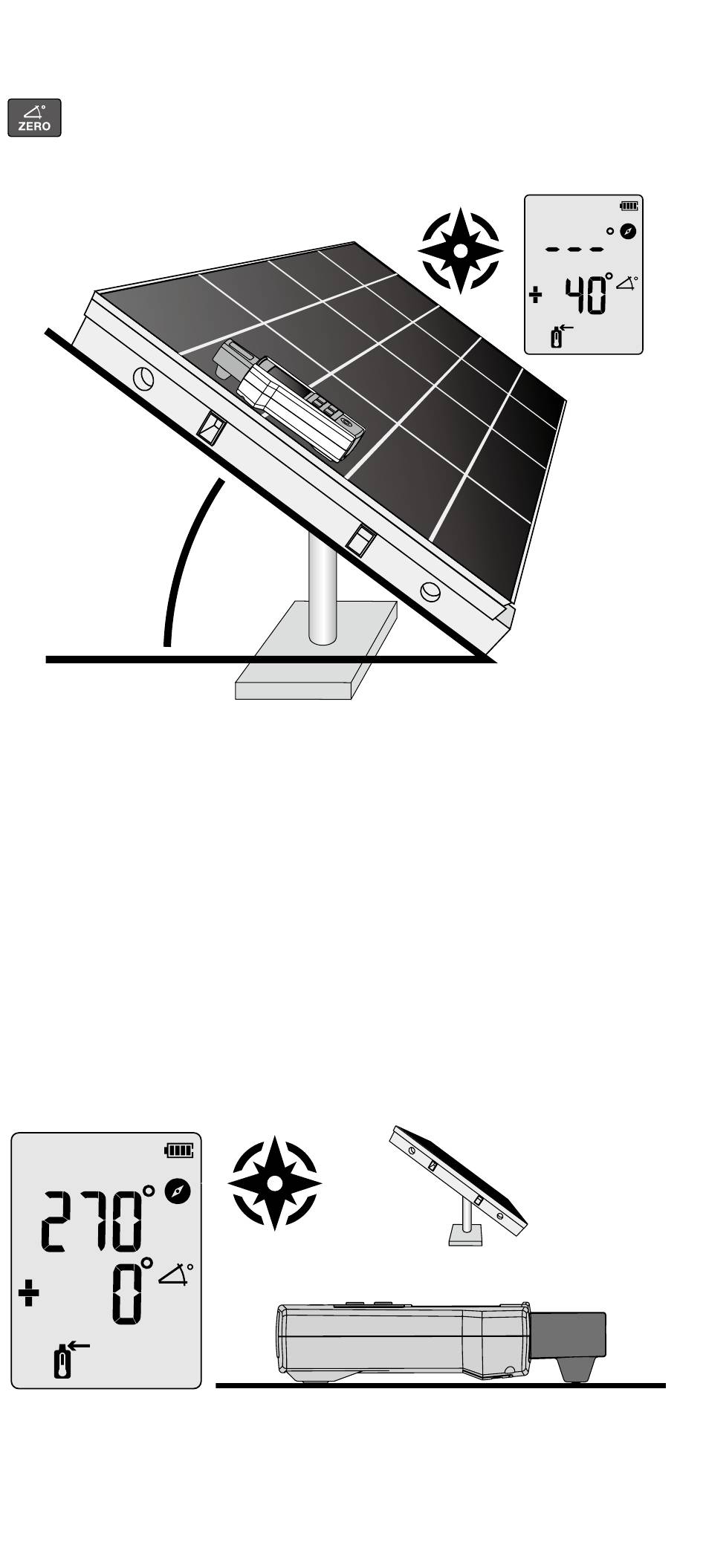

Plasser måleren direkte på solcellepanelet for å få nøyaktig skråstilling.
For takflater med annen helningsvinkel enn 0° trykker du NULL-knappen
i 2 sekunder for å tilbakestille vinkelen og måle den virkelige sanne
vinkelen til et solcellepanel.
Kompassmålingen vil kreve en totrinnsprosess for nøyaktig kardinalretning.
Trinn 1: Utfør målinger av stråling, temperatur og helling med måleren
plassert og på linje med solcellepanelet. Kompassfunksjonen viser «---»
når skråstillingsvinkelen er over 20 grader. Ved en skråstillingsvinkel på <20
grader vil enhver kompassavlesning som vises være unøyaktig på grunn av
innflytelsen fra omkringliggende metallgjenstander.
Trinn 2: Utfør kompassmålingen borte fra solcellepanelet ved å holde
måleren eller plassere den på en horisontal overflate (0 til 20 grader
skråstilling) og peke tuppen av måleren i retningen som solcellepanelet
vender. Hold unna metallgjenstander.
Kompasset viser til magnetisk nord. Kompassavlesningen vil være
upålitelig hvis måleren plasseres på eller i nærheten av gjenstander som
inneholder metall (inkludert solcellepaneler, metalltak, betongoverflater
med armeringsjern osv.).
