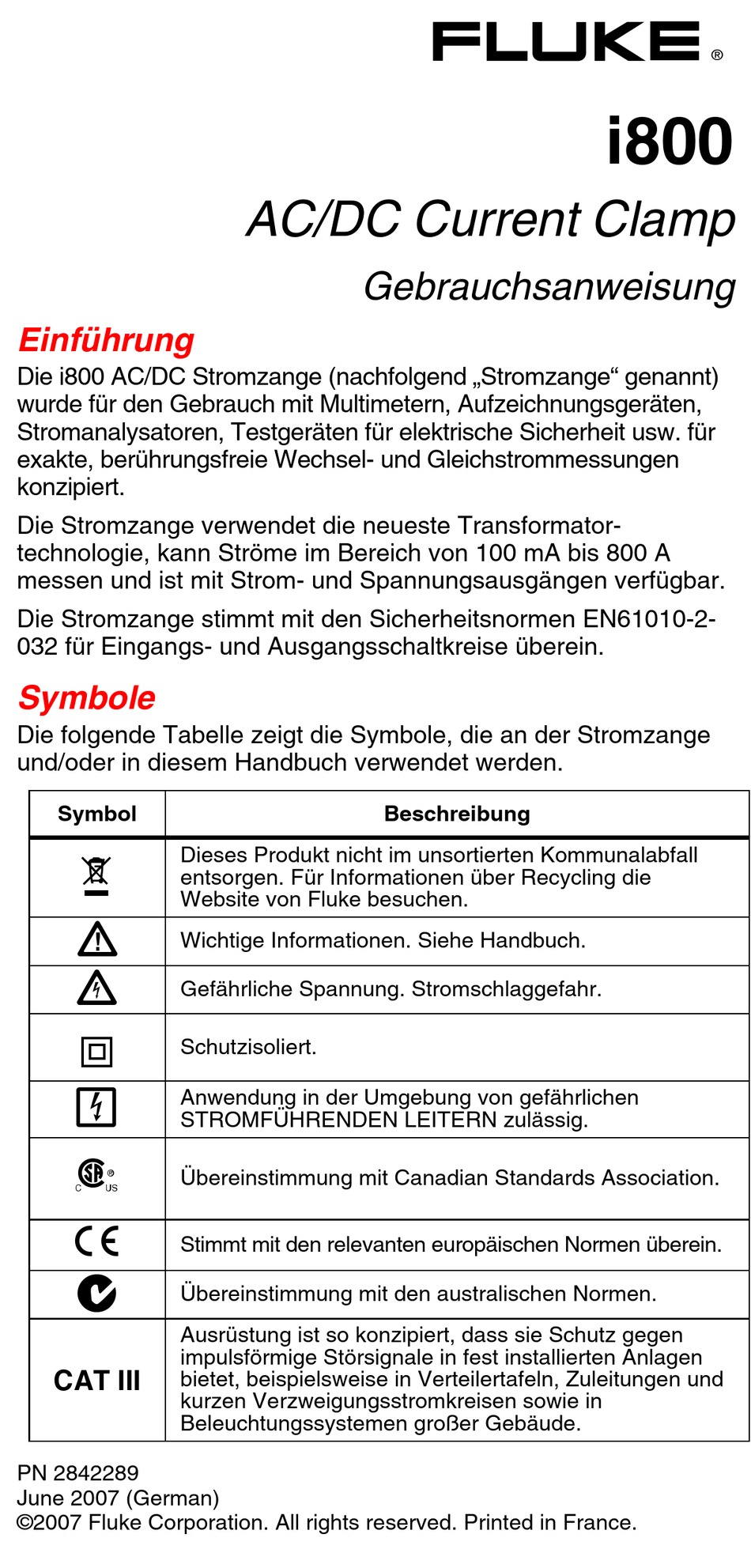

Einführung

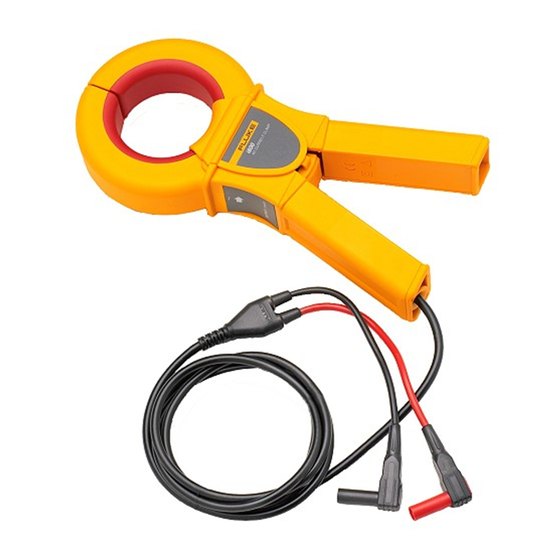

Die i800 AC/DC Stromzange (nachfolgend „Stromzange" genannt)
wurde für den Gebrauch mit Multimetern, Aufzeichnungsgeräten,
Stromanalysatoren, Testgeräten für elektrische Sicherheit usw. für
exakte, berührungsfreie Wechsel- und Gleichstrommessungen
konzipiert.
Die Stromzange verwendet die neueste Transformator-
technologie, kann Ströme im Bereich von 100 mA bis 800 A
messen und ist mit Strom- und Spannungsausgängen verfügbar.
Die Stromzange stimmt mit den Sicherheitsnormen EN61010-2-
032 für Eingangs- und Ausgangsschaltkreise überein.
Symbole
Die folgende Tabelle zeigt die Symbole, die an der Stromzange
und/oder in diesem Handbuch verwendet werden.
Symbol
~
W
X
T
,
)
P
;
CAT III
PN 2842289
June 2007 (German)
©2007 Fluke Corporation. All rights reserved. Printed in France.
AC/DC Current Clamp
Dieses Produkt nicht im unsortierten Kommunalabfall
entsorgen. Für Informationen über Recycling die
Website von Fluke besuchen.
Wichtige Informationen. Siehe Handbuch.
Gefährliche Spannung. Stromschlaggefahr.
Schutzisoliert.
Anwendung in der Umgebung von gefährlichen
STROMFÜHRENDEN LEITERN zulässig.
Übereinstimmung mit Canadian Standards Association.
Stimmt mit den relevanten europäischen Normen überein.
Übereinstimmung mit den australischen Normen.
Ausrüstung ist so konzipiert, dass sie Schutz gegen
impulsförmige Störsignale in fest installierten Anlagen
bietet, beispielsweise in Verteilertafeln, Zuleitungen und
kurzen Verzweigungsstromkreisen sowie in
Beleuchtungssystemen großer Gebäude.
Gebrauchsanweisung
Beschreibung
®
i800
Werbung
Verwandte Anleitungen für Fluke i800
Inhaltszusammenfassung für Fluke i800
- Seite 1 Ausrüstung ist so konzipiert, dass sie Schutz gegen impulsförmige Störsignale in fest installierten Anlagen CAT III bietet, beispielsweise in Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude. PN 2842289 June 2007 (German) ©2007 Fluke Corporation. All rights reserved. Printed in France.
- Seite 2 Sicherheitsanleitungen Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt erläutert die wichtigsten Sicherheitsanleitungen zur Handhabung der Stromzange. Ein Warnhinweis in diesem Anleitungsblatt kennzeichnet Bedingungen und Aktivitäten, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Aktivitäten, die die Stromzange oder die Messgeräte beschädigen können.
- Seite 3 Beim Öffnen der Backen kann eine durch SIAC™ erzeugte Einrastung gespürt werden. Diese Einrastung sollte bei jedem Gebrauch festgestellt werden können. Falls sich die Backen öffnen lassen ohne einzurasten, ist eine Wartung erforderlich und die Stromzange sollte im nächstgelegenen Fluke-Servicezentrum untersucht werden. Siehe „Kontaktaufnahme mit Fluke“. Bedienungsanweisungen Warnung...
- Seite 4 Hinweis Die Drahtstärke und die Position des Drahts innerhalb der Backen beeinträchtigen die Messgenauigkeit nicht. Multimeter-Messwerte, die in Milliampere (mA) angezeigt werden, können direkt als Ampere Leiterstrom interpretiert werden. Messwerte in Ampere (A) müssen mit 1000 multipliziert werden, um Ampere Leiterstrom zu erhalten.
-
Seite 5: Wartung
Wartung Leistungsprüfung Stromzangengenauigkeit durch Messen des Ausgangs einer 20 A (± 0,2 %), 60 Hz Stromquelle (Fluke 5100B und 5220A oder gleichwertig) verifizieren. Bei Verwendung mit einem kompatiblen DMM mit einer Wechselstromgenauigkeit von ± 0,75 % oder besser (Fluke 8060A oder gleichwertig) sollte die Stromzange 20,00 A ±... - Seite 6 EMV-Normen EN 61326 :1998 +A1, A2 und A3 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen...
