www.fluke.com
Besuchen Sie
Informationen zu erhalten.
Sicherheit
Warnung kennzeichnet Situationen und Aktivitäten, die für den Anwender
gefährlich sind. Vorsicht kennzeichnet Situationen und Aktivitäten, durch die
das Produkt oder die zu prüfende Ausrüstung beschädigt werden können.
Zur Vermeidung eines elektrischen Schlags, Brands oder von
Verletzungen sind folgende Hinweise zu beachten:
• Alle Anweisungen sorgfältig durchlesen.
• Vor dem Gebrauch des Produkts sämtliche
Sicherheitsinformationen aufmerksam lesen.
• Das Produkt darf nicht verändert und nur gemäß Spezifikation
verwendet werden, da andernfalls der vom Produkt gebotene
Schutz nicht gewährleistet werden kann.
• Das Produkt nicht in der Nähe von explosiven Gasen, Dämpfen
oder in dunstigen oder feuchten Umgebungen verwenden.
• Das Produkt nicht verwenden, wenn es nicht richtig funktioniert.
• Bei allen Messungen nur die für das Produkt zugelassene
Messkategorie (CAT) sowie spannungs- und
stromstärkengeprüftes Zubehör (Messfühler, Messleitungen und
Adapter) verwenden.
• Die Spezifikation der Messkategorie (CAT) der am niedrigsten
spezifizierten Komponente eines Geräts, Messfühlers oder
Zubehörs nicht überschreiten.
• Alle örtlich geltenden Sicherheitsbestimmungen sind strikt
einzuhalten. Bei freiliegenden Leitern, die eine gefährliche
Spannung führen, ist persönliche Schutzausrüstung
(Gummihandschuhe, Gesichtsschutz und flammbeständige
Kleidung mit entsprechenden Zulassungen) zu tragen, um
Verletzungen durch elektrischen Schlag und/oder
Lichtbogenentladung zu vermeiden.
• Das Produkt vor jeder Verwendung überprüfen. Das
Zangengehäuse und die Ausgangskabelisolierung auf Risse oder
fehlenden Kunststoff prüfen. Auch nach losen oder
verschlissenen Komponenten Ausschau halten. Die Isolierung
der Klemmbacken sorgfältig überprüfen.
• Die Prüfleitungen nicht verwenden, wenn sie beschädigt sind.
Die Prüfleitungen auf beschädigte Isolierung untersuchen und
eine bekannte Spannung messen.
• Spannungen über >30 V AC eff., 42 V AC Spitze-Spitze oder
60 V DC nicht berühren.
PN 617677 September 1996 Rev. 3, 8/20 (German)
©1996-2020 Fluke Corporation. All rights reserved.
Specifications are subject to change without notification.
All product names are trademarks of their respective companies.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.

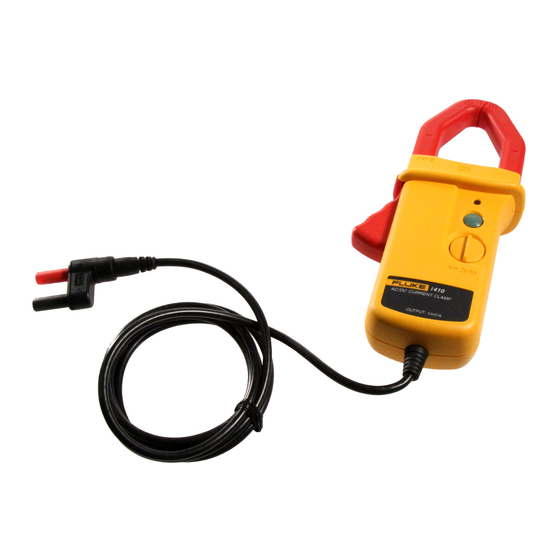

AC/DC Current Clamp
, um Ihr Produkt zu registrieren und weitere
XW Warnung
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
i410/i1010
Anweisungen

Werbung

loading

Verwandte Anleitungen für Fluke i410

Inhaltszusammenfassung für Fluke i410

  • Seite 1 • Spannungen über >30 V AC eff., 42 V AC Spitze-Spitze oder 60 V DC nicht berühren. PN 617677 September 1996 Rev. 3, 8/20 (German) ©1996-2020 Fluke Corporation. All rights reserved. Specifications are subject to change without notification. All product names are trademarks of their respective companies.
  • Seite 2 • Zwischen beliebigen Anschlüssen bzw. zwischen Anschlüssen und Masse niemals eine höhere Spannung als die angegebene Nennspannung anlegen. • Eine Strommessung niemals als Anhaltspunkt sehen, dass ein Stromkreis berührungssicher ist. Es ist eine Spannungsmessung notwendig, um zu wissen, ob ein Stromkreis gefährlich ist. •...
  • Seite 3 • Genauigkeit ≥0,75 % • Eingangsimpedanz 1 MΩ, ≤100 pF Gleichstrommessung Siehe Tabelle 2 für Anweisungen zur Durchführung einer Gleichstrommessung Hinweis Maximal 400 A DC eff. (i410) oder 1000 A DC eff. (i1010). Tabelle 2. Gleichstrommessung Schritt Beschreibung An Voltmeter anschließen.
  • Seite 4 Wechselstrommessung Siehe Tabelle 3 für Anweisungen zur Durchführung einer Wechselstrommessung. Hinweis Maximal 400 A AC eff. (i410) oder 600 A AC eff. (i1010). Tabelle 3. Wechselstrommessung Schritt Beschreibung An Voltmeter anschließen.  4 5 6 mV AC oder V AC Speed auswählen, die Auflösung...

  • Seite 5: Ersetzen Der Batterie

    Das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Kundendienst und Ersatzteile Die Stromzange darf nur durch qualifizierte Servicetechniker gewartet werden. Für Serviceinformationen an einen Fluke Händler oder ein Fluke Servicecenter in Ihrer Nähe wenden. Sicherheitsspezifikationen Maximale Spannung zwischen beliebigem Anschluss und Schutzerde .......600 V...
  • Seite 6 Lastimpedanz ......≥ 1 MΩ ≤100 pF Angegebener Strombereich i410........1 A bis 400 A ac eff./1 A bis 400 A dc i1010........1 A bis 600 A ac eff./1 A bis 1000 A dc Hinweis Bei einem Echteffektiv-Voltmeter ist der minimale Wechselstrom auf das untere Ende des angegebenen mV-Wechselstrombereichs begrenzt.

  • Seite 7: Befristete Garantiebestimmungen Und Haftungsbeschränkung

    BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung.
