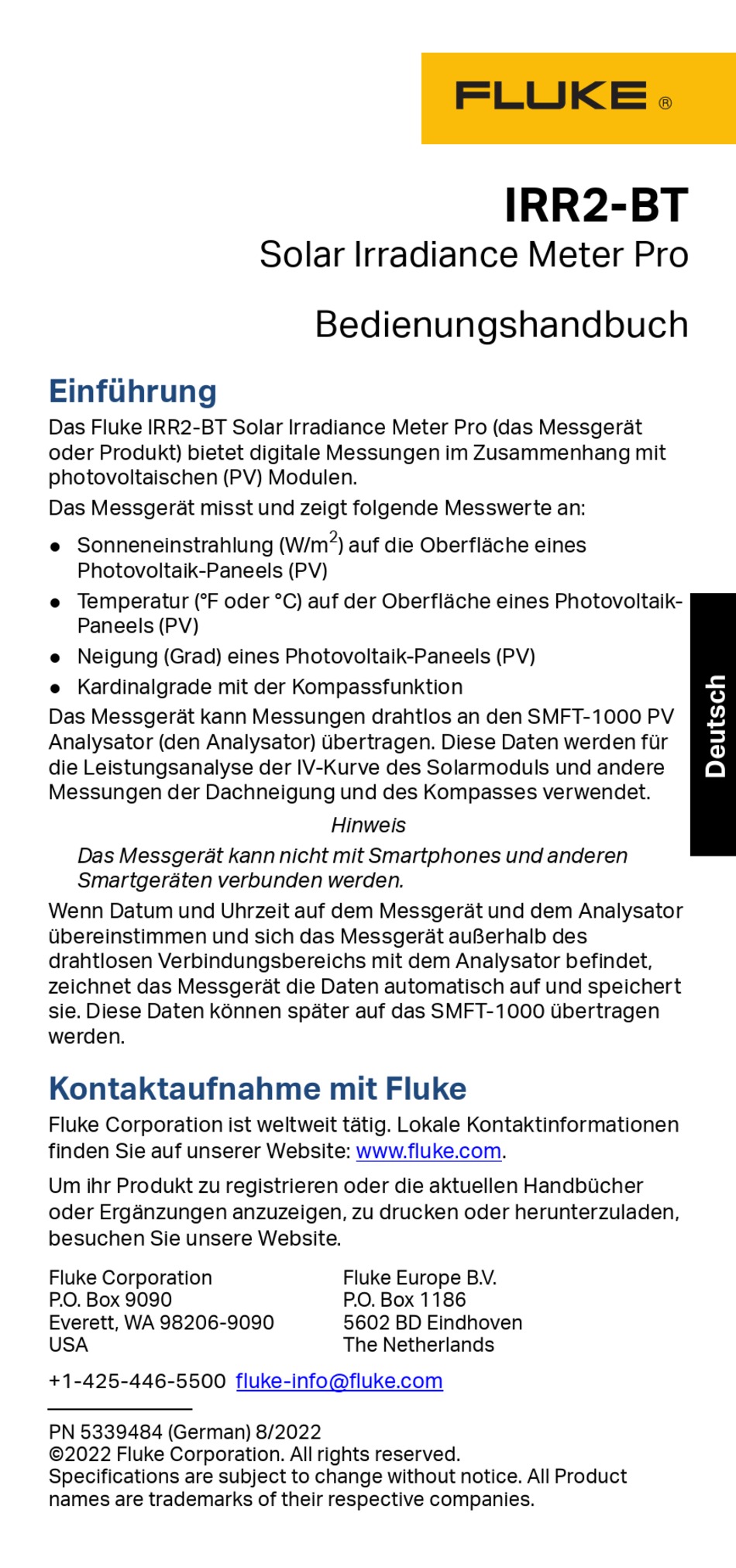

Einführung

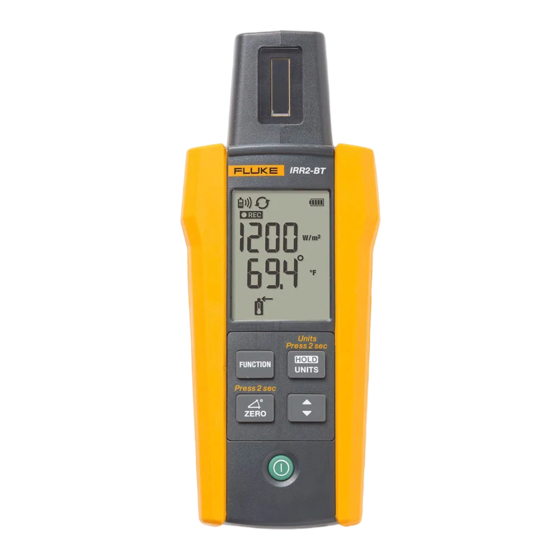

Das Fluke IRR2-BT Solar Irradiance Meter Pro (das Messgerät
oder Produkt) bietet digitale Messungen im Zusammenhang mit
photovoltaischen (PV) Modulen.
Das Messgerät misst und zeigt folgende Messwerte an:
Sonneneinstrahlung (W/m
Photovoltaik-Paneels (PV)
Temperatur (°F oder °C) auf der Oberfläche eines Photovoltaik-
Paneels (PV)
Neigung (Grad) eines Photovoltaik-Paneels (PV)
Kardinalgrade mit der Kompassfunktion
Das Messgerät kann Messungen drahtlos an den SMFT-1000 PV
Analysator (den Analysator) übertragen. Diese Daten werden für
die Leistungsanalyse der IV-Kurve des Solarmoduls und andere
Messungen der Dachneigung und des Kompasses verwendet.
Das Messgerät kann nicht mit Smartphones und anderen
Smartgeräten verbunden werden.
Wenn Datum und Uhrzeit auf dem Messgerät und dem Analysator
übereinstimmen und sich das Messgerät außerhalb des
drahtlosen Verbindungsbereichs mit dem Analysator befindet,
zeichnet das Messgerät die Daten automatisch auf und speichert
sie. Diese Daten können später auf das SMFT-1000 übertragen
werden.
Kontaktaufnahme mit Fluke
Fluke Corporation ist weltweit tätig. Lokale Kontaktinformationen
finden Sie auf unserer Website: www.fluke.com.
Um ihr Produkt zu registrieren oder die aktuellen Handbücher
oder Ergänzungen anzuzeigen, zu drucken oder herunterzuladen,
besuchen Sie unsere Website.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
USA
+1-425-446-5500
PN 5339484 (German) 8/2022
©2022 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice. All Product
names are trademarks of their respective companies.
Solar Irradiance Meter Pro
Bedienungshandbuch
2
) auf die Oberfläche eines
Hinweis
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
fluke-info@fluke.com
IRR2-BT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke IRR2-BT Solar Irradiance Meter Pro
Inhaltszusammenfassung für Fluke IRR2-BT Solar Irradiance Meter Pro
- Seite 1 IRR2-BT Solar Irradiance Meter Pro Bedienungshandbuch Einführung Das Fluke IRR2-BT Solar Irradiance Meter Pro (das Messgerät oder Produkt) bietet digitale Messungen im Zusammenhang mit photovoltaischen (PV) Modulen. Das Messgerät misst und zeigt folgende Messwerte an: Sonneneinstrahlung (W/m ) auf die Oberfläche eines ...
-
Seite 2: Sicherheitsinformationen
Kennzeichnungsvorschriften. Das angebrachte Etikett weist darauf hin, dass dieses elektrische/elektronische Gerät nicht im Hausmüll entsorgt werden darf. Dieses Gerät nicht mit dem Hausmüll entsorgen. Um Informationen zu Rücknahme- und Recyclingprogrammen in Ihrem Land zu erhalten, besuchen Sie die Fluke Website. -
Seite 3: Produktübersicht
Produktübersicht EIN/AUS-Taste Taste zum Zurücksetzen des Winkels Mit „Winkel zurücksetzen“ messen Sie den Winkelunterschied zwischen dem Solarmodul und der Oberfläche. Funktionstaste für Einstrahlungs-, Temperatur-, Kompass- und Winkelmessungen Integrierter Temperaturfühler für die Messung der Paneeloberfläche Buchse zum Anschluss eines externen ... -
Seite 4: Betrieb
Betrieb Mit dem Analysator können die Aufzeichnungseinstellungen, den Speicher und die Taktsynchronisation angepasst werden. Weitere Informationen siehe SMFT-1000 Benutzerhandbuch. 1. Strom EIN/AUS Beim Einschalten zeigt das Messgerät 2 Sekunden lang den verfügbaren Speicher in Stunden an. Die gesamte Speicherkapazität ermöglicht eine kontinuierliche Aufzeichnung von 17 Stunden. - Seite 5 Das Messgerät beginnt automatisch mit der Aufzeichnung der Einstrahlungs- und Temperaturdaten und zeigt REC auf dem Display an, bis der Speicher voll ist. Wenn das Messgerät nicht synchronisiert ist, blinkt dem Display und REC erlischt. darf zu keinem Zeitpunkt blinken. Weitere Informationen über die Drahtlosverbindung siehe SMFT-1000 Benutzerhandbuch.
- Seite 6 Temperatureinheiten ändern >2 s Externen Temperaturmessfühler anschließen Neigung zurücksetzen >2 s HOLD-Funktion...
-
Seite 7: Messungen Der Einstrahlung Und Der Temperatur Mit Dem Internen Messfühler
Messungen der Einstrahlung und der Temperatur mit dem internen Messfühler Um Einstrahlung und Temperatur zu messen, das Messgerät und die Halterung am Solarpaneel anbringen. Hinweis Für eine Messpunktmessung das Messgerät direkt auf dem PV-Paneel positionieren. Der interne, integrierte konduktive Messfühler auf der Rückseite des Messgeräts misst automatisch die Temperatur. -
Seite 8: Anschluss Eines Externen Temperaturmessfühlers
Anschluss eines externen Temperaturmessfühlers Den Temperaturmessfühler oben am Messgerät anschließen. Das Display zeigt automatisch an, wenn eine Verbindung besteht. Das Symbol zeigt an, dass die Temperatur jetzt mit dem externen Messfühler gemessen wird. Das Messgerät auf oder neben dem PV-Paneel anbringen und den Temperaturmessfühler mit dem Saugnapf an der Unterseite des PV-Paneels befestigen. -
Seite 9: Neigung Und Himmelsrichtung
Neigung und Himmelsrichtung Das Messgerät direkt auf dem PV-Paneel platzieren, um eine genaue Neigung zu erhalten. Bei Dachflächen mit einer von 0° abweichenden Neigung 2 Sekunden lang drücken, um den Winkel zurückzusetzen und die tatsächliche Neigung eines Solarpaneels zu messen. Den Messfühler mit einem optionalen Isolierband oder Ähnlichem am Solarpaneel befestigen, um eine zuverlässige Montage zu gewährleisten. -
Seite 10: Kompasskalibrierung
Kompasskalibrierung Das Produkt beinhaltet einen Kompass. Der Kompass wird durch Metall in der Umgebung gestört. Den Kompass immer neu kalibrieren: Vor dem ersten Gebrauch. Bei jedem Batteriewechsel. Bei einer geografischen Ortsveränderung. Bei erheblichen Umgebungsveränderungen, z. B. bei neuen ... - Seite 11 3. Das Produkt langsam um alle drei Achsen im Raum mit einer Achterbewegung drehen (ca. 3 Sekunden/Bewegung). Das Produkt weiterdrehen, während sich Ihr Körper langsam um 360 Grad dreht. Drei vollständige Körperumdrehungen in gleichmäßigem Tempo durchführen, dabei mindestens 1 Minute Zeit für die vollständige Körperdrehung nehmen. 360°...
-
Seite 12: Wartung
Wartung Ersetzen der Batterien Vorsicht Um Schäden am Messgerät zu vermeiden: Die Batterien entfernen, wenn das Produkt für eine längere Zeit nicht verwendet oder bei Temperaturen von über 50 °C gelagert wird. Wenn die Batterien nicht entfernt werden, kann Flüssigkeit auslaufen. Um ein Auslaufen der Batterien zu verhindern, muss ... -
Seite 13: Entsorgung Des Produktes
Produkt aufbewahren. Service und Ersatzteile Alle Wartungs- und Reparaturarbeiten an dem Produkt dürfen nur von einem qualifizierten Techniker durchgeführt werden. Für Serviceinformationen an einen Fluke Händler oder ein Fluke Servicecenter in Ihrer Nähe wenden. Spezifikationen Einstrahlungsstärke Messbereich ......100 bis 1400 W/m²... - Seite 14 Auflösung .......0,1 °C Messgenauigkeit ....±1 °C bei -10 °C bis 75 °C ±2 °Cbei -30 °C bis -10 °C und 75 °C bis 100 °C Hinweis Ansprechzeit der Temperaturmessung: ~30 Sek. Neigungswinkel Messbereich ......-90° bis +90° Auflösung .......0,1° Messgenauigkeit ....±1,5° bei -50° bis +50° ±2,5°...
- Seite 15 Funkmodul Frequenzbereich....2,402 GHz bis 2,480 GHz Ausgangsleistung ....8 dBm VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Fluke, dass die Ausstattung zur Datenübertragung per Funk in diesem Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Erklärung kann unter folgender Internetadresse eingesehen werden: http://www.fluke.com/red.
- Seite 16 EINGESCHRÄNKTE GARANTIE Fluke gewährleistet, dass dieses Produkt für die Dauer von 1 Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung...
