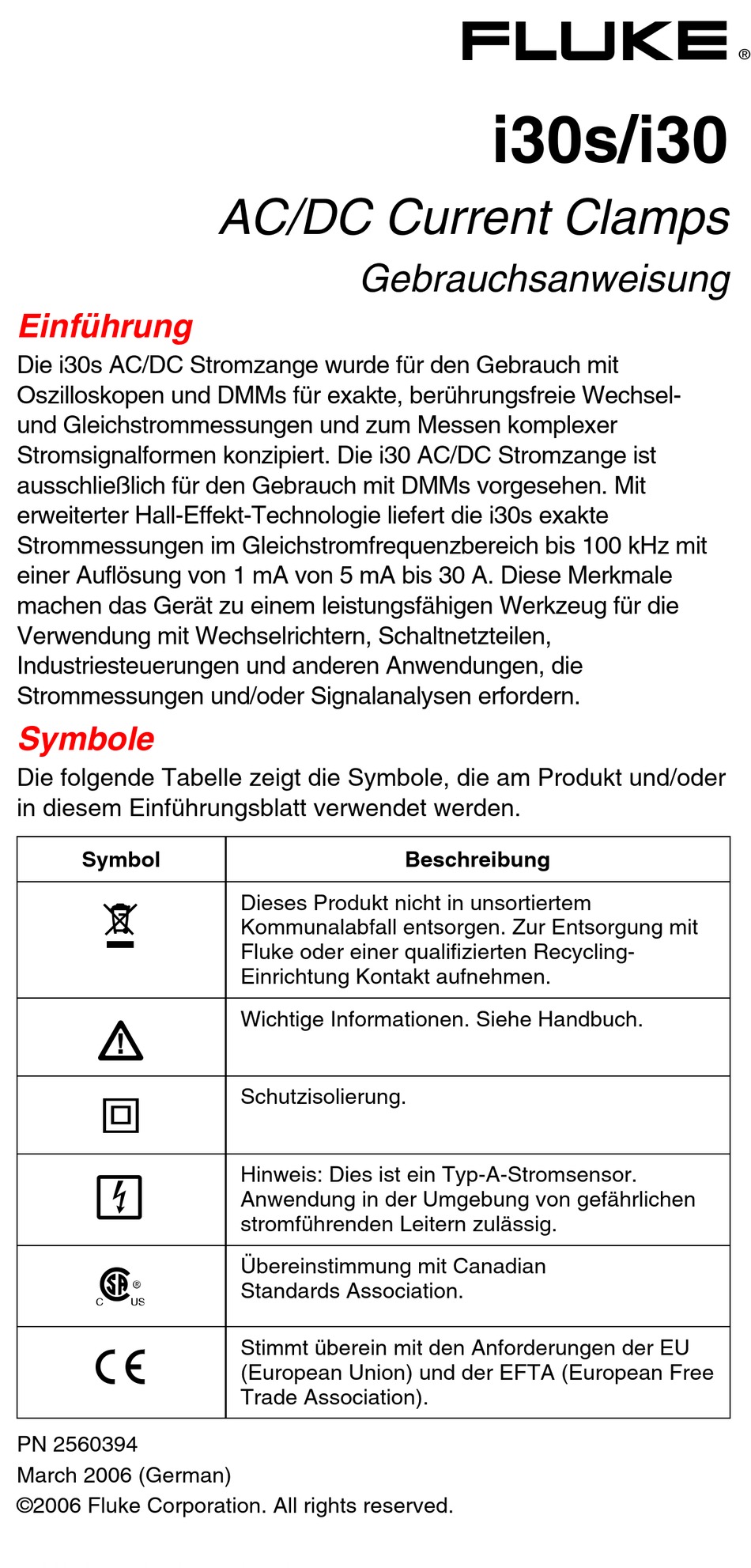

Einführung
Die i30s AC/DC Stromzange wurde für den Gebrauch mit
Oszilloskopen und DMMs für exakte, berührungsfreie Wechsel-
und Gleichstrommessungen und zum Messen komplexer
Stromsignalformen konzipiert. Die i30 AC/DC Stromzange ist
ausschließlich für den Gebrauch mit DMMs vorgesehen. Mit
erweiterter Hall-Effekt-Technologie liefert die i30s exakte
Strommessungen im Gleichstromfrequenzbereich bis 100 kHz mit
einer Auflösung von 1 mA von 5 mA bis 30 A. Diese Merkmale
machen das Gerät zu einem leistungsfähigen Werkzeug für die
Verwendung mit Wechselrichtern, Schaltnetzteilen,
Industriesteuerungen und anderen Anwendungen, die
Strommessungen und/oder Signalanalysen erfordern.
Symbole
Die folgende Tabelle zeigt die Symbole, die am Produkt und/oder
in diesem Einführungsblatt verwendet werden.
Symbol
~
W
T
,
)
P
PN 2560394
March 2006 (German)
©2006 Fluke Corporation. All rights reserved.
AC/DC Current Clamps
Dieses Produkt nicht in unsortiertem
Kommunalabfall entsorgen. Zur Entsorgung mit
Fluke oder einer qualifizierten Recycling-
Einrichtung Kontakt aufnehmen.
Wichtige Informationen. Siehe Handbuch.
Schutzisolierung.
Hinweis: Dies ist ein Typ-A-Stromsensor.
Anwendung in der Umgebung von gefährlichen
stromführenden Leitern zulässig.
Übereinstimmung mit Canadian
Standards Association.
Stimmt überein mit den Anforderungen der EU
(European Union) und der EFTA (European Free
Trade Association).
i30s/i30
Gebrauchsanweisung
Beschreibung
®
Werbung
Verwandte Anleitungen für Fluke i30s
Inhaltszusammenfassung für Fluke i30s
- Seite 1 AC/DC Current Clamps Gebrauchsanweisung Einführung Die i30s AC/DC Stromzange wurde für den Gebrauch mit Oszilloskopen und DMMs für exakte, berührungsfreie Wechsel- und Gleichstrommessungen und zum Messen komplexer Stromsignalformen konzipiert. Die i30 AC/DC Stromzange ist ausschließlich für den Gebrauch mit DMMs vorgesehen. Mit...
- Seite 2 Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können. Warnung i30s und i30 dürfen nur durch Fachpersonal bedient werden. Zur Vermeidung von Verletzungen folgende Vorsichtsmaßnahmen beachten: • Zur Vermeidung von Stromschlag während der Installation und Verwendung dieses Produkts vorsichtig vorgehen;...
-
Seite 3: Spezifikationen
> 100 k Ohm ≤ 100 pF Lastimpedanz Leiterpositions- ± 1 % relativ zu Mittenmessung empfindlichkeit Frequenzbereich i30s DC bis 100 kHz (0,5 dB) DC bis 20 kHz (0,5 dB) di / dt folgend 20 A/µs Ansprechzeit Besser als 1 µs Temperaturkoeffizient ±... - Seite 4 30 Stunden, Anzeige für schwache Batterie Allgemeine Eigenschaften Maximaler 19 mm Durchmesser Leiterdurchmesser Ausgangskabel und Anschlüsse: i30s 2 m Kabel, abgeschlossen mit einem BNC-Anschluss (50 Ohm), geliefert mit einem 4 mm Sicherheitsadapter 1,5 m Kabel, abgeschlossen mit einem 4 mm Doppelbananenstecker Ausgangsnullung Manuelle Einstellung über...
- Seite 5 Typische Leistungskurven ehx01.eps Typischer Frequenzgang ehx02.eps Typischer Frequenzgang...
- Seite 6 ehx03.eps Typische Genauigkeit Sicherheitsstandards BS EN 61010-1: 2001 BS EN 61010-2-032: 2002 BS EN 61010-031: 2002 CSA C22.2 Nr. 1010.1 300 V , Kategorie III, Verschmutzungsgrad 2 eff. Der Gebrauch der Sonde an unisolierten Leitern ist auf 300 V oder DC und Frequenzen unterhalb 1 kHz beschränkt. eff.
- Seite 7 Bedienungsanweisungen ehx04.eps Abbildung 1. i30s und i30 AC/DC Stromzangen W Warnung Zur Vermeidung von Verletzung bei Gebrauch der Stromzange sicherstellen, dass sich die Finger stets hinter dem Schutz befinden, siehe Abbildung 1. Die Stromzange nicht verwenden, wenn Teile davon, einschließlich Messleitung und Anschlüssen, beschädigt scheinen oder eine Störung des...
- Seite 8 Strommessung Die Sonde unter Verwendung des EIN/AUS-Schalters einschalten und prüfen, ob die LED leuchtet. Die Ausgangsmessleitung an ein Oszilloskop, Multimeter oder anderes Messgerät anschließen. Nötigenfalls die Sondenausgangsspannung gemäß Beschreibung in Abschnitt Nullung auf Null stellen. Die Backen der Sonde um den Leiter klemmen und guten Kontakt zwischen den Schließflächen der Backen sicherstellen.
- Seite 9 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Dieses Fluke-Produkt ist ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern.
