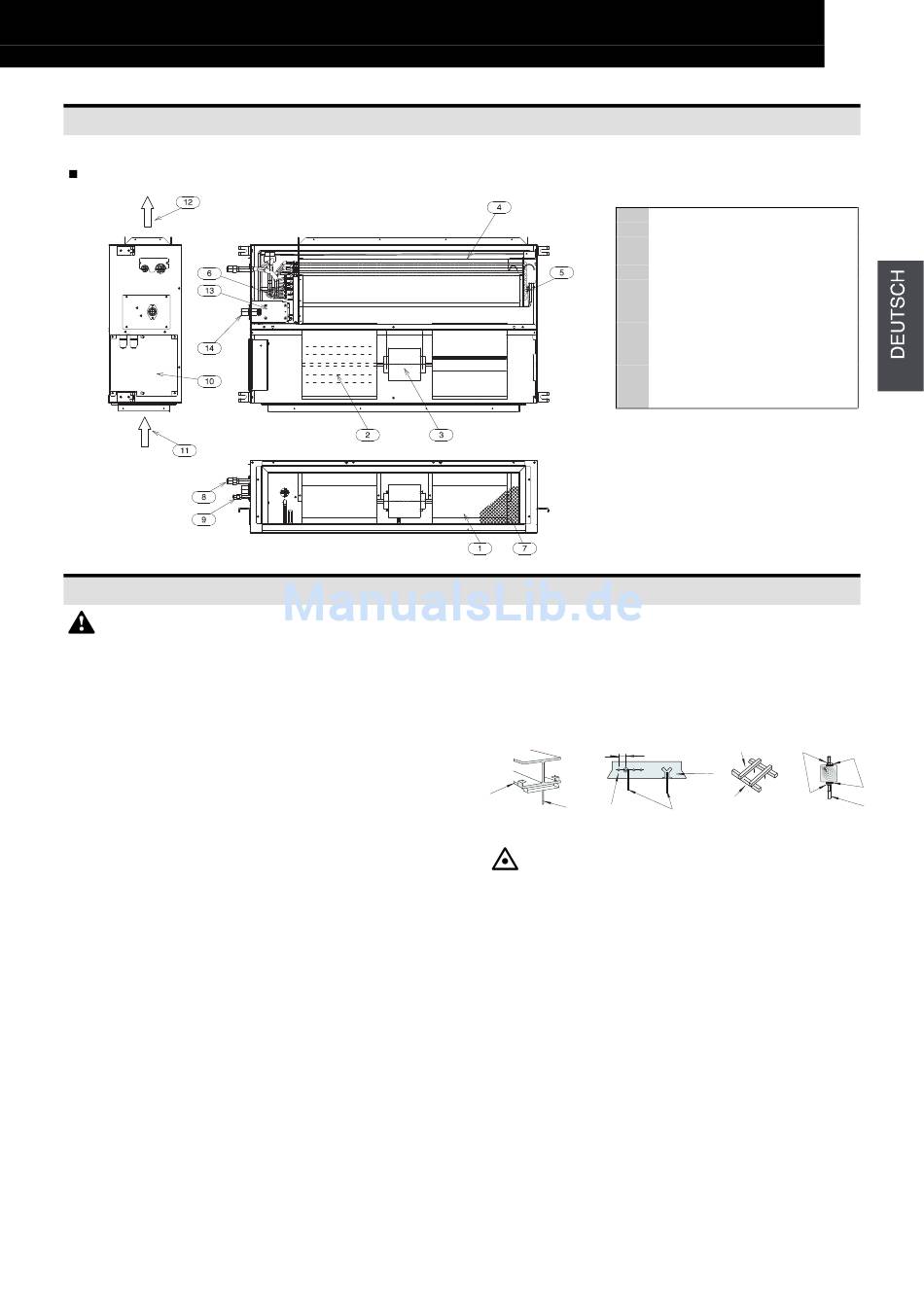

1. TEILEBEZEICHNUNG
RPI
2. GERÄTEINSTALLATION
WARNUNG:
- Stellen Sie sicher, dass das komplette Zubehör mit
dem Innengerät geliefert worden ist.
- Installieren Sie die Innengeräte nicht im Freien. Wenn
ein Innengerät im Freien installiert wird, kann es zu
Stromschlag oder Fehlerströmen kommen.
- Berücksichtigen Sie die Luftverteilung von jedem
Innengerät im Raum und wählen Sie einen
entsprechenden Ort für das Gerät aus, so dass eine
gleichmäßige Raumtemperatur erreicht werden kann.
Es wird empfohlen, die Innengeräte 2,3 bis 3 m
oberhalb des Fußbodens zu installieren. Wenn das
Gerät höher als 3 m vom Fußboden installiert wird,
ist es empfehlenswert, zusätzlich einen Lüfter
einzusetzen, um eine gleichmäßige Raumtemperatur
zu gewährleisten.
- Vermeiden Sie Hindernisse, die den Lufteinlass
oder -auslass behindern könnten.
- Achten Sie auf Folgendes, wenn die Innengeräte
in einem Krankenhaus oder anderen Gebäuden
installiert sind, in denen elektromagnetische
Strahlung von medizinischem Gerät o. ä. ausgeht.
- Bringen Sie die Innengeräte nicht an einem Ort an,
an dem der Schaltkasten, das Fernbedienungskabel
oder die Fernbedienung direkt den
elektromagnetischen Strahlungen ausgesetzt sind.
- Bringen Sie die Innengeräte und die Komponenten so
weit entfernt wie möglich (mindestens 3 m) von der
elektromagnetischen Strahlungsquelle an.
- Installieren Sie die Fernbedienung in einem
Stahlgehäuse. Verlegen Sie das
Fernbedienungskabel in Stahlkabelführungen.
Schließen Sie anschließend das Erdungskabel an
das Gehäuse und die Kabelführung an.
- Diese Einheit darf ausschließlich als Innengerät ohne
elektrischen Heizer verwendet werden. Die
nachträgliche Installation eines elektrischen Heizers
vor Ort ist verboten.
Nr. Teilebezeichnung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
-
Installieren Sie einen Störschutzfilter, wenn Störfelder
auftreten.
- Verwenden Sie Befestigungsschrauben der
Größe M10 (W3/8), wie unten beschrieben:
Für Betonpfeiler
150-160 mm
I-Träger
Stahl
Befestigungsschrauben
(W3/8 oder M10)
VORSICHTSMASSNAHMEN:
Installieren Sie die Innengeräte nicht in einer
-
brennbaren Umgebung. Es besteht Brand- oder
Explosionsgefahr
-
Stellen Sie sicher, dass die Deckenplatte fest
verankert ist. Sollte dies nicht der Fall sein, kann
das Innengerät von der Decke herunterfallen.
-
Installieren Sie Innengeräte, Außengeräte,
Fernbedienungen und Kabel mindestens 3 m von
elektromagnetischen Strahlungsquellen, wie z. B.
medizinischem Gerät, entfernt.
Installieren Sie die Innengeräte nicht in
-
Werkstätten oder Küchen, in denen Ölnebel oder
Dunst in die Geräte eindringen kann. Das Öl setzt
sich am Wärmetauscher fest und reduziert hierdurch
die Leistungsfähigkeit des Innengeräts und kann
dieses verformen. Im schlimmsten Fall werden
Kunststoffbauteile des Innengeräts durch das Öl
beschädigt.
-
Um Korrosion am Wärmetauscher zu verhindern,
installieren Sie die Innengeräte nicht in saurer oder
alkalischer Umgebung.
TEILEBEZEICHNUNG
Gebläsegehäuse
Gebläse
Gebläsemotor
Wärmetauscher
Kapillarrohr
Sieb
Luftfilter
Rohranschluss Kühlgas
Rohranschluss Kühlflüssigkeit
Steuerbox
Lufteinlass
Luftauslass
Abflussmechanismus
Abflussanschluss
Holzstab
(60 mm x 90 mm Vierkant)
Muttern
Beton
Holzträger
Schraubhaken
Ankerschraube
(W3/8 oder M10)
1
1
Vierkant-
scheiben
