5
VERKABELUNG
8

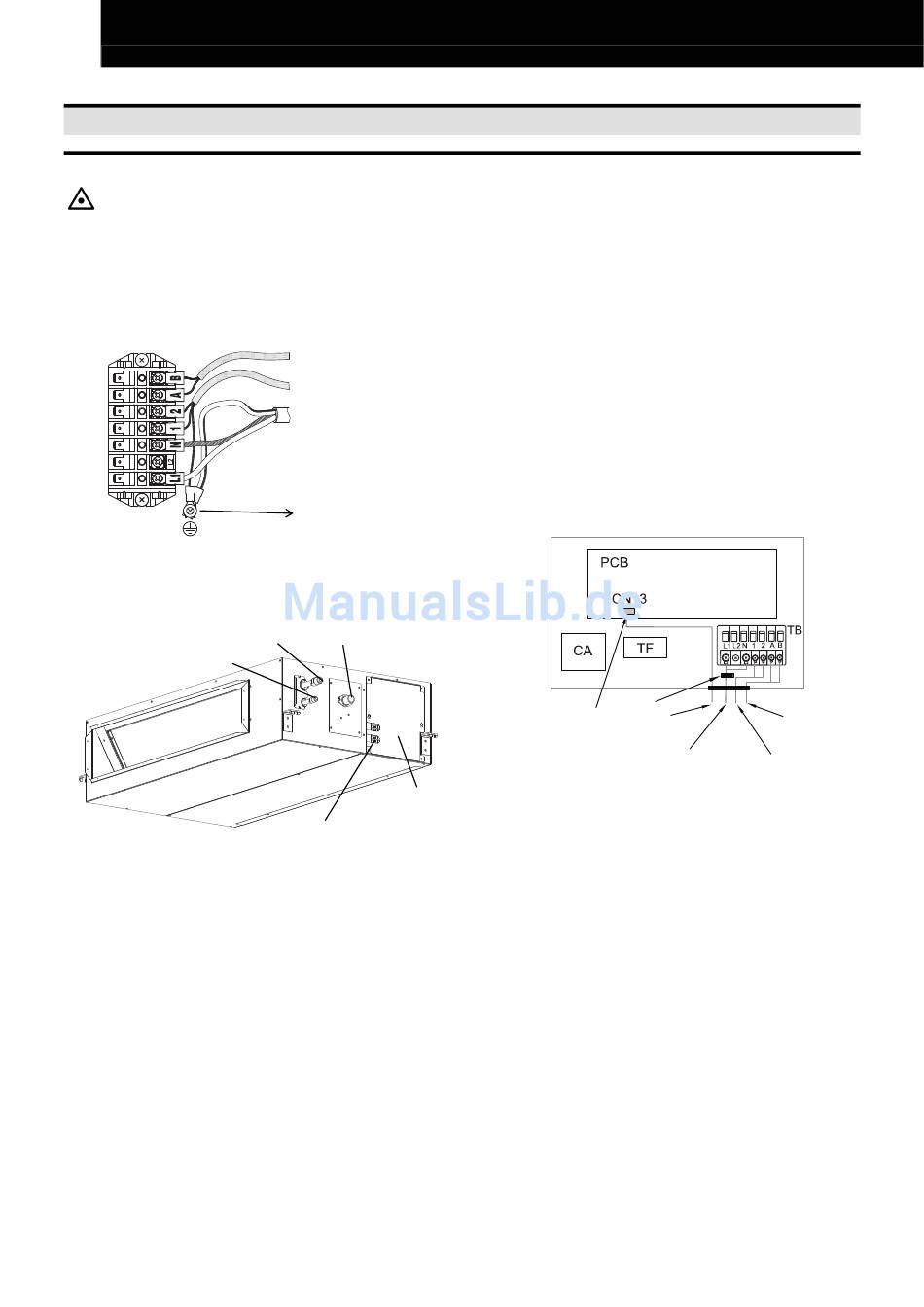

5. VERKABELUNG
5.1. KABELANSCHLUSS FÜR DAS INNENGERÄT
VORSICHTSMASSNAHMEN:
Verwenden Sie zur Übertragung zwischen Innen- und
Außengeräten abgeschirmte Kabel, und schließen
Sie das abgeschirmte Ende der folgenden
Beschreibung entsprechend an die Erdungsschraube
des Schaltkastens des Innengeräts an.
Anschluss mit drei Phasen (Elektrische Heizung)
Die Wartungsklappe für den Lüftermotor des Innengeräts
befindet sich auf der Unterseite, und die Wartungsklappe
des Schaltkastens befindet sich auf der rechten Seite des
Geräts, wie unten beschrieben.
Gasleitung
Flüssigkeitsleitung
Fernbedienung (PC-ART /
PC-P2HTE)
Übertragungskabel
Stromkabel
(Drehstromgerät)
Erdungsschraube
Abflussschlauch
Wartungsklappe für
Schaltkasten
Kabelanschlüsse
1. Öffnen Sie die Wartungsklappe auf der Unterseite.
2. Schneiden Sie der folgenden Abbildung entsprechend
die Mitte der Gummihülse in der
Kabelanschlussaussparung des Geräts aus.
3. Schließen Sie das Stromkabel und die Erdungskabel der
folgenden Abbildung entsprechend an die Anschlüsse
im Schaltkasten an.
4. Schließen Sie die Kabel zwischen dem Innengerät und
dem Außengerät an die Anschlüsse 1 und 2 des
Schaltkastens an.
5. Schließen Sie das Kabel der Fernbedienung an die
Anschlüsse A und B des Schaltkastens an.
6. Sichern Sie die Kabel mit der Kabelklemme im Inneren
der Innengeräte.
7. Dichten Sie die Anschlussaussparung mit Isoliermaterial
(Abdeckplatte) ab, nachdem Sie die Kabel durchgeführt
haben, um das Gerät vor Kondenswasser oder Insekten
zu schützen.
Schelle
Steckverbinder
RCS PC-2H2
(optional)
Stromkabel
RCS
Übertragungskabel
