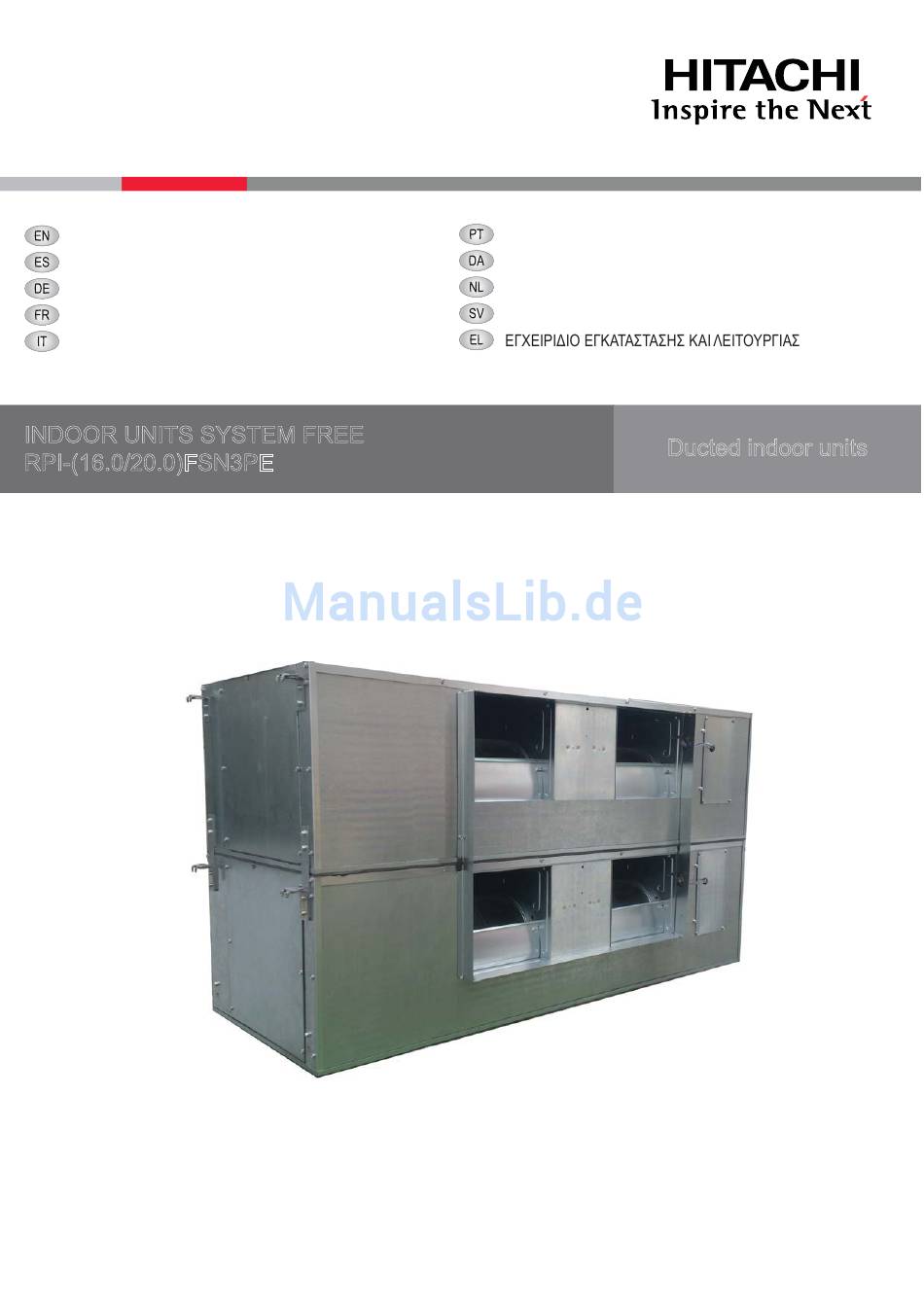

INSTALLATION AND OPERATION MANUAL
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
INSTALLATIONS- UND BETRIEBSHANDBUCH
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
MANUALE D'INSTALLAZIONE E D'USO

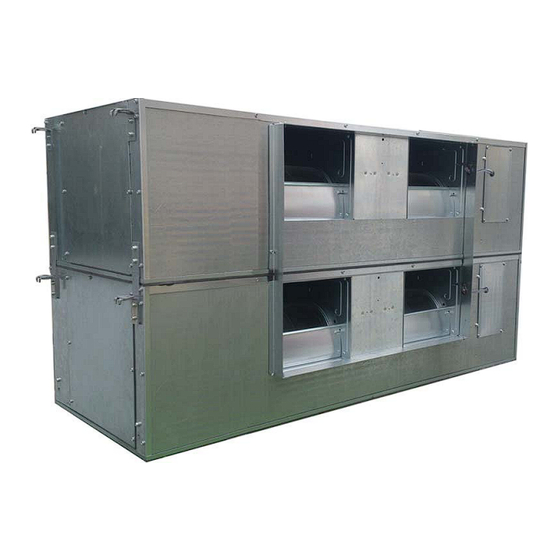

INDOOR UNITS SYSTEM FREE
RPI-(16.0/20.0)FSN3PE
MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
INSTALLATIONS- OG BETJENINGSVEJLEDNING
INSTALLATIE- EN BEDIENINGSHANDLEIDING
INSTALLATION- OCH DRIFTHANDBOK
Ducted indoor units
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi SYSTEM FREE RPI-20.0FSN3PE
Inhaltszusammenfassung für Hitachi SYSTEM FREE RPI-20.0FSN3PE
- Seite 1 MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO INSTALLATION AND OPERATION MANUAL INSTALLATIONS- OG BETJENINGSVEJLEDNING MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO INSTALLATIE- EN BEDIENINGSHANDLEIDING INSTALLATIONS- UND BETRIEBSHANDBUCH INSTALLATION- OCH DRIFTHANDBOK MANUEL D’INSTALLATION ET DE FONCTIONNEMENT MANUALE D’INSTALLAZIONE E D’USO INDOOR UNITS SYSTEM FREE Ducted indoor units RPI-(16.0/20.0)FSN3PE...
- Seite 2 ATTENTION: This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way. Due to the refrigerant, oil and other components contained in Air Conditioner, its dismantling must be done by a profes- sional installer according to the applicable regulations.
- Seite 3 INDEX ÍNDICE GENERAL INFORMATION INFORMACIÓN GENERAL NAME OF PARTS NOMBRES DE LAS PIEZAS UNITS INSTALLATION INSTALACIÓN DE LAS UNIDADES REFRIGERANT AND DRAIN PIPING TUBERÍA DE REFRIGERANTE Y DE DESAGÜE ELECTRICAL WIRING CABLEADO ELÉCTRICO INHALT INDEX ALLGEMEINE INFORMATIONEN INFORMATIONS GÉNÉRALES TEILEBEZEICHNUNG NOMENCLATURE DES PIÈCES GERÄTEINSTALLATION INSTALLATION DES UNITÉS...
-
Seite 4: Allgemeine Informationen
Druckfehler nicht der Kontrolle und Verantwortlichkeit von HITACHI. Unter einer Firmenpolitik, die eine ständige Qualitätsverbesserung ihrer Produkte anstrebt, behält sich HITACHI Air Conditioning Pro- Daher kann es vorkommen, dass bestimmte Bilder oder Daten, ducts Europe, S.A.U. das Recht vor, jederzeit Veränderungen die zur Illustrierung dieses Dokuments verwendet werden, auf die bereits verkauften Produkte einfügen zu müssen, vornehmen... -
Seite 5: Gegenstand Dieser Anleitung
1 Allgemeine informationen 1.3.2 G E FA H R • HITACHI kann nicht alle Umstände vorhersehen, die mög- • Keine Sprays wie Insektizide, Grundiermittel, Lacke und an- dere brennbare Gase im Umkreis der Anlage (weniger als ein Meter) verwenden. •... -
Seite 6: Teilebezeichnung
2 Teilebezeichnung 2 TEILEBEZEICHNUNG RPI-(16.0/20.0)FSN3PE Lüfter Lüftermotor Wärmetauscher Sieb Verkabelungsbohrungen Expansionsventil Schaltkasten Kältemittelgasleitung Haken Lufteinlass Luftauslass Kondensator Lüfterwartungsklappe 3 GERÄTEINSTALLATION G E FA H R V O R S I C H T ! • • Installieren Sie die Innengeräte nicht in einer brennbaren Um- gebung. - Seite 7 3 Geräteinstallation 3.1 GERÄTEINSTALLATION Achten Sie bei der Installation des Innengeräts darauf, dass das rücksichtigen Sie dabei den maximalen Neigungswinkel. Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen Vorderansicht Sie dabei den Platz für die Leitungen und Kabel sowie die Instal- lationsrichtung des Geräts (siehe unten).
- Seite 8 3 Geräteinstallation Die Filterwartung kann von der rechten oder linken Seite des Filters erfolgen. Entfernen Sie den Filterträger (x2 Schrauben / je Träger) und ziehen Sie den Filter am Griff heraus. Bei den Installationen, bei denen der Platz für die Wartung gering ist, könnte der Filter beim Herausziehen geknickt werden (in drei Teile). Richtung zum Herausziehen der 3.1.3 RPI-16.0FSN3PE...
-
Seite 9: Kältemittel- Und Abflussleitungen
4 KÄLTEMITTEL- UND ABFLUSSLEITUNGEN 4.1 ALLGEMEIN FALSCH V O R S I C H T ! Falsch: • Steigung ist, kann es dadurch zu einem Austritt von Wasser kommen. • • Falsch: angeschlossen wird, muss jedes Innengerät höher als diese RICHTIG Aufsteigen- Leitung liegen. -
Seite 10: Erforderliche Multi-Kits
5 Kabelanschluss 4.3 ERFORDERLICHE MULTI-KITS Die folgenden Multi-Kits (separat verkauft) sind notwendig, um die Rohren zwischen dem Außen- und Innnengerät miteinander zu verbinden: RPI-16.0FSN3PE E162SN3 RPI-20.0FSN3PE E242SN3 (Die Abbildung ist nur für Illustrationszwecke) 4.4 ABFLUSSLEITUNG H I N W E I S leitung mit einem Ø25mm vor. -
Seite 11: Anschluss Von Strom- Und Übertragungskabeln Verfahren
5 Kabelanschluss 5.2 SYSTEMSCHALTPLAN Schließen Sie das Innengerät gemäß dem folgenden Schaltplan an: RPI-(16.0/20.0)FSN3PE Hauptaußengerät. Sicherung (nicht mitgeliefert) A1 Sekundäraußengerät Fernbedienung Betriebsverkabelung (abgeschirmtes Torsionskabel oder paarverseiltes Innengerät RPI-(16.0/20.0)FSN3PE Kabel) 5 V DC ohne Polung H-LINK (durch den Installateur geliefert) Verteilerkasten (nicht mitgeliefert) Weiteres Innengerätesystem Anschlussleisten (TB1, TB2) Trennschalter (nicht mitgeliefert) -
Seite 12: Kabelanschluss Des Innengeräts
5 Kabelanschluss 5.4 KABELANSCHLUSS DES INNENGERÄTS V O R S I C H T ! 5.4.2 Vergewissern Sie sich, dass die vor Ort beschafften elektrischen Komponenten (Netzschalter, Stromkreisunterbrecher, Kabel, Stecker und Kabelanschlüsse) gemäß den angegebenen elektris- V O R S I C H T ! chen Daten ausgewählt wurden und die nationalen und lokalen •... -
Seite 13: Einstellung Der Dip-Schalter
5 Kabelanschluss 5.7 EINSTELLUNG DER DIP-SCHALTER Es gibt zwei Leiterplatten (eine für jede Einheit), die wie unten Einstellungen sind nicht erforderlich. Mit diesem Schalter wird die Modellnummer eingestellt, die dem Innengerätetyp entspricht. Die Position der DIP-Schalter ist folgende: Werkseinstellung Das Einstellen ist erforderlich. Werkseitige Einstellungen: DSW5 RSW2... - Seite 14 Printed in Spain...
