2
GERÄTEINSTALLATION
2

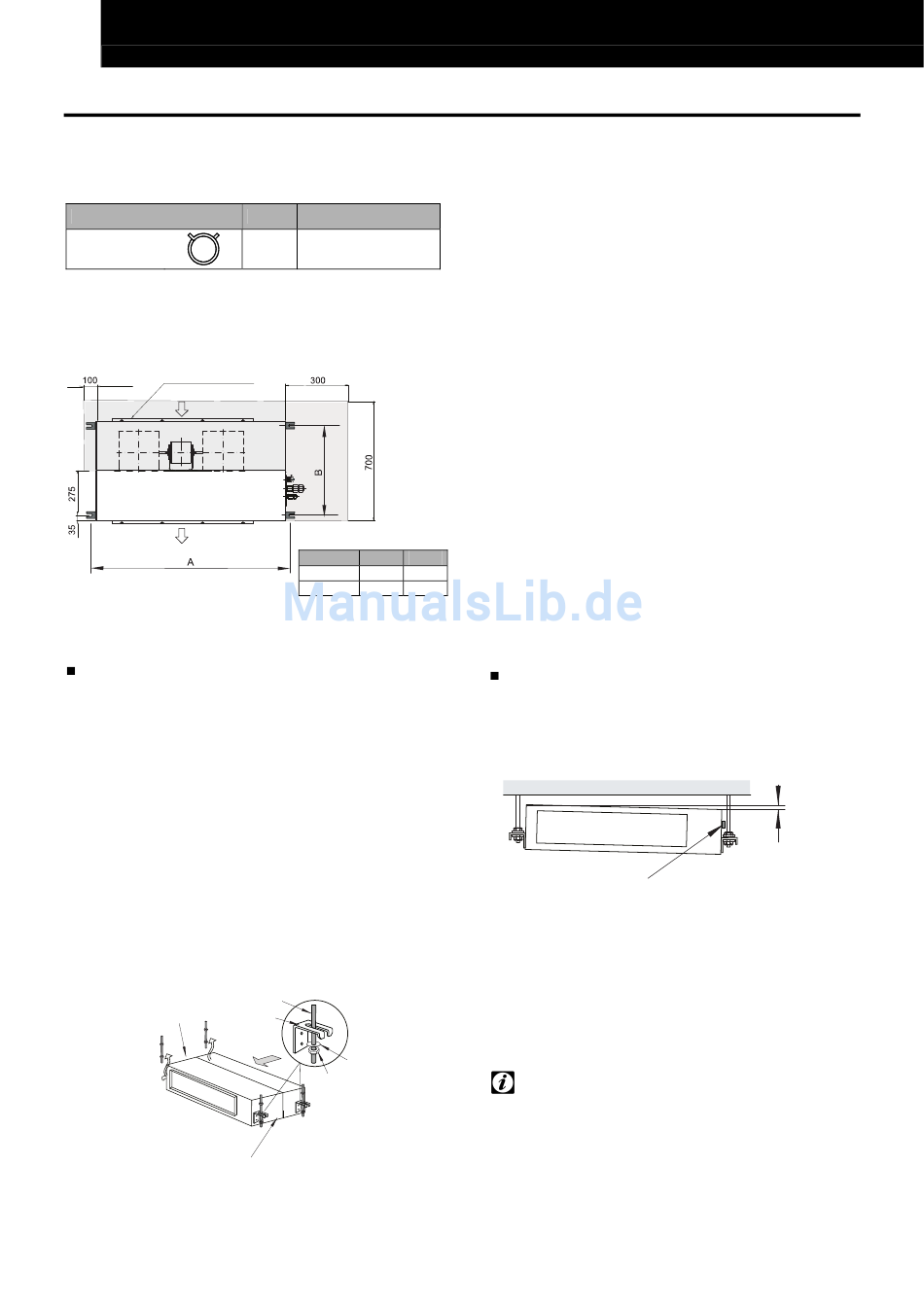

2.1. GERÄTEINSTALLATION
2.1.1. WERKSEITIG MITGELIEFERTES ZUBEHÖR
Zubehör
Drahtschelle
2.1.2. ERSTÜBERPRÜFUNG
Achten Sie bei der Installation des Innengeräts darauf, dass das Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen
Sie dabei den Platz für die Leitungen und Kabel sowie die Installationsrichtung des Geräts (siehe unten).
Wartungsbereich in
abgehängter Decke
(Draufsicht)
2.1.3. GERÄTEINSTALLATION
Befestigung der Schraubhaken und
Aufhängung des Innengeräts
Legen Sie unter Zuhilfenahme der o. g. Abmessungen
-
den endgültigen Installationsort und die
Installationsrichtung des Innengeräts fest.
Berücksichtigen Sie hierbei besonders den Platz für die
Leitungen, Kabel und die Wartung.
Bringen Sie die Schraubhaken an (M10 oder größer
-
werden ebenfalls empfohlen) und hängen Sie das
Innengerät auf, wie im Folgenden beschrieben:
1. Hängen Sie die Montagehalterung, wie abgebildet,
über deren Mutter und der Scheibe der jeweiligen
Schraubhaken ein. Beginnen Sie zunächst auf einer
Seite.
2. Überprüfen Sie, ob die Mutter und die
Unterlegscheibe ordnungsgemäß durch den Haltering
der Montagehalterung fixiert sind. Hängen Sie
anschließend die Montagehalterung auf der anderen
Seite über der Mutter und der Unterlegscheibe ein.
Schraubhaken
Linke
Seite
Montage-
traverse
Lufteinlass
Rechte Seite
(Wartungsklappe)
Menge
Zweck
1
Für Abflussleitungen
(mm)
Gerät
A
B
2.0~3.0
1123
600
4.0~6.0
1514
600
U-Scheibe
Mutter
Ausrichtung der Abflusswanne
Stellen Sie sicher, dass die Auflagefläche eben ist.
-
Berücksichtigen Sie dabei den maximalen
Neigungswinkel.
Vorderansicht
Condensate Drain Connection
Das Gerät muss so installiert werden, dass die
-
Rückseite des Geräts etwas (ca. 5mm) niedriger ist als
dessen Vorderseite, um eine falsche Position des
Abflusses zu vermeiden.
Ziehen Sie die Muttern der Montagehalterungen fest,
-
nachdem Sie die Ausrichtung abgeschlossen haben.
Verwenden Sie zum Sichern der Schrauben und Muttern
einen speziellen Sicherungslack, um zu verhindern, dass
diese sich lösen.
HINWEIS:
Decken Sie das Gerät sowie das betreffende Zubehör
während der Installation mit der Vinylplane ab.
