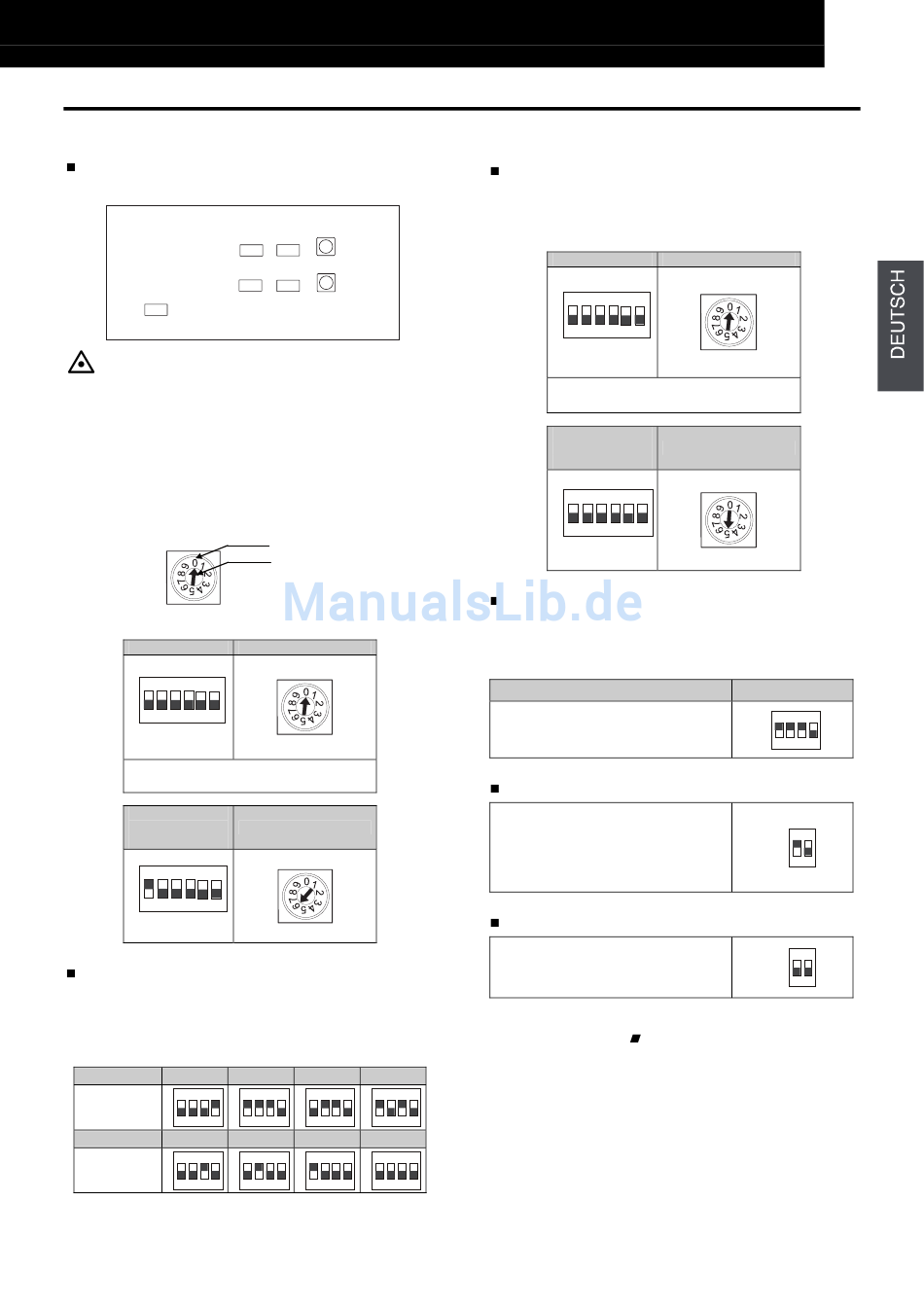

5.2. EINSTELLEN DER DIP-SCHALTER
Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter ist folgende:
DSW4
DSW3
DSW7
VORSICHTSMASSNAHMEN:
Bei der Einstellung von Dip-Schaltern ist vorher die
Stromversorgung auszuschalten. Werden die Dip-
Schalter bei eingeschalteter Stromversorgung
eingestellt, sind diese Einstellungen ungültig.
DSW6 und RSW1: Einstellung der Gerätenummer
In der folgenden Abbildung ist die werkseitig eingestellte
Position gekennzeichnet.
DSW6
ON
1 2 3 4 5 6
Dieses Beispiel zeigt die Einstellung von DSW6
und RSW1. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.:
Einstellung Nr.
16
ON
1 2 3 4 5 6
PIN Nr. 1 ist
auf ON
DSW3: Einstellen des Leistungscodes
Einstellungen sind nicht erforderlich, da sie werkseitig
voreingestellt sind. Mit diesem Dip-Schalter wird der
Leistungscode eingestellt, der dem PS-Wert des
Innengerätes entspricht.
PS
1.8
ON
Einstell
position
1 2 3 4
3.0
ON
Einstell
position
1 2 3 4
RSW2
DSW5
DSW6
RSW1
Anzeige
Flachkopfschraubendre
her verwenden
RSW1
RSW1
Auf 6 stellen
2.0
2.3
2.5
ON
ON
ON
1 2 3 4
1 2 3 4
1 2 3 4
4.0
5.0
6.0
ON
ON
ON
1 2 3 4
1 2 3 4
1 2 3 4
DSW5 und RSW2: Einstellung der
Kühlkreislaufnr.
Das Einstellen ist erforderlich. Werkseitige Einstellungen
bei
DSW5
ON
1 2 3 4 5 6
Dieses Beispiel zeigt die Einstellung von DSW5
und RSW2. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.:
Einstellung 5
System
ON
1 2 3 4 5 6
DSW4: Unit Model Code Setting
Einstellungen sind nicht erforderlich. Mit diesem Schalter
wird der Modellcode eingestellt, der dem Typ des
Innengerätes entspricht.
Innengeräte-Modell
RPI
DSW7: Rückstellung der Sicherung
Sobald eine hohe Spannung an die
Anschlüsse 1 und 2 des TB1 angelegt
wird, spricht die Sicherung des PCB1(M)
an. Daraufhin zunächst die Anschlüsse
des TB1 korrigieren und dann Hebel 1 auf
EIN stellen (wie rechts zu sehen)
DSW7: Fernsteuereinstellung
Keine Einstellung notwendig. Die
Werkseinstellung ist Alle AUS
(PC-ART/PC-P2HTE) Fernsteuerung
aktiviert).
HINWEIS:
- Die Markierung " " bedeutet die Stellung der DIP-
Schalterhebel. Die Abbildungen zeigen die
Schalterstellungen bei Lieferung oder nach der
Einstellung.
5
VERKABELUNG
9
RSW2
RSW2
Auf 5 stellen
DSW4-Einstellung
ON
1 2 3 4
ON
1 2
ON
1 2
