Hitachi RCD-1.0FSN2 Installationsanleitung Seite 6

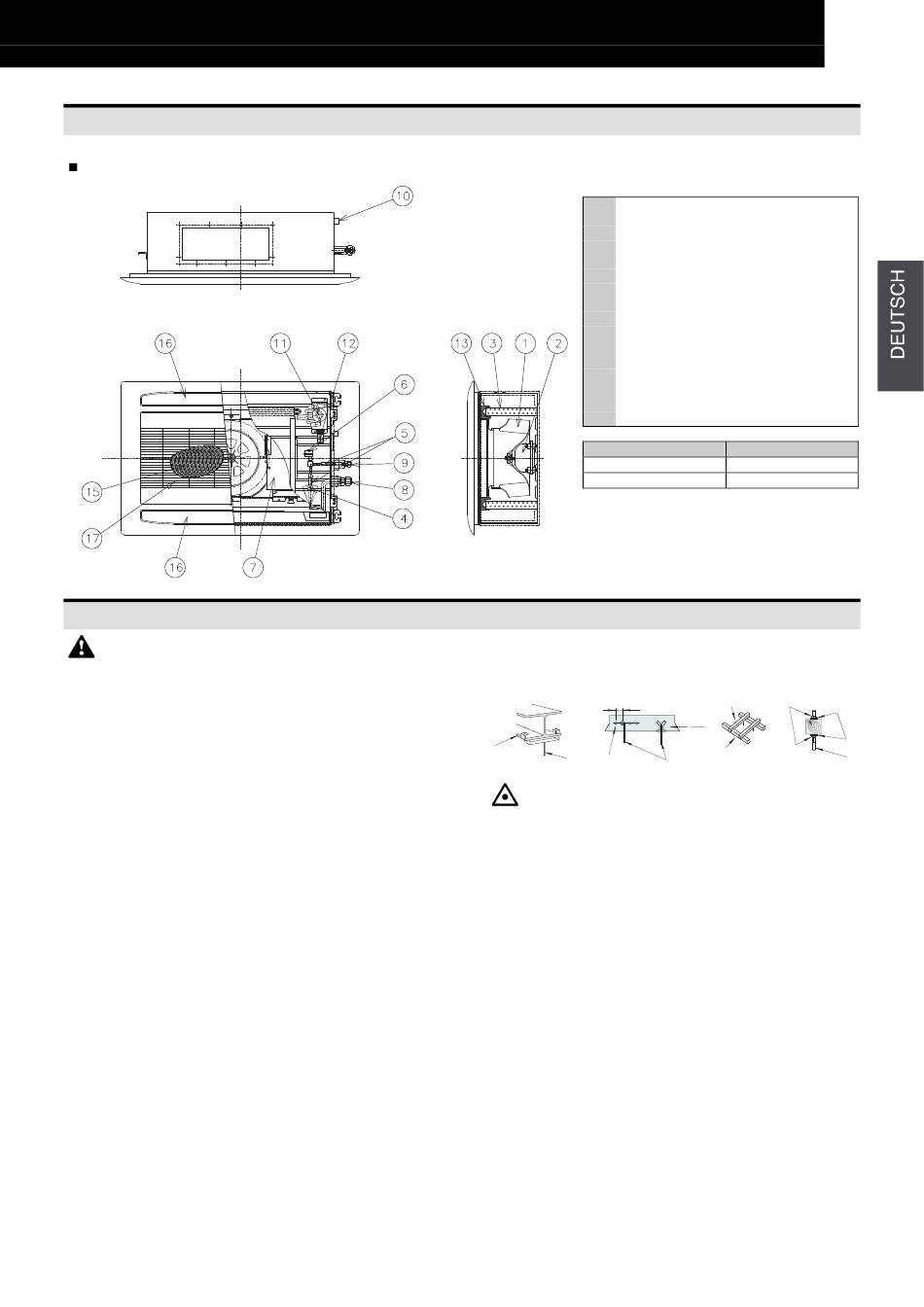

1. TEILEBEZEICHNUNG
RCD
2. GERÄTEINSTALLATION
WARNUNG:
- Stellen Sie sicher, dass das komplette Zubehör mit
dem Innengerät geliefert worden ist.
- Installieren Sie die Innengeräte nicht im Freien. Wenn
ein Innengerät im Freien installiert wird, kann es zu
Stromschlag oder Fehlerströmen kommen.
- Berücksichtigen Sie die Luftverteilung von jedem
Innengerät im Raum und wählen Sie einen
entsprechenden Ort für das Gerät aus, so dass eine
gleichmäßige Raumtemperatur erreicht werden kann.
Es wird empfohlen, die Innengeräte 2,3 bis 3 m
oberhalb des Fußbodens zu installieren. Wenn das
Gerät höher als 3 m vom Fußboden installiert wird, ist
es empfehlenswert, zusätzlich einen Lüfter
einzusetzen, um eine gleichmäßige Raumtemperatur
zu gewährleisten.
- Vermeiden Sie Hindernisse, die den Lufteinlass oder
-auslass behindern könnten.
- Achten Sie auf Folgendes, wenn die Innengeräte in
einem Krankenhaus oder anderen Gebäuden
installiert sind, in denen elektromagnetische
Strahlung von medizinischem Gerät o. ä. ausgeht.
- Bringen Sie die Innengeräte nicht an einem Ort an,
an dem der Schaltkasten, das Fernbedienungskabel
oder die Fernbedienung direkt den
elektromagnetischen Strahlungen ausgesetzt sind.
- Installieren Sie die Fernbedienung in einem
Stahlgehäuse. Verlegen Sie das
Fernbedienungskabel in Stahlkabelführungen.
Schließen Sie anschließend das Erdungskabel an
das Gehäuse und die Kabelführung an.
- Diese Einheit darf ausschließlich als Innengerät ohne
elektrischen Heizer verwendet werden. Die
nachträgliche Installation eines elektrischen Heizers
vor Ort ist verboten.
- Installieren Sie einen Störschutzfilter, wenn Störfelder
auftreten.
Nr. Teilebezeichnung
1 Gebläse
2 Gebläsemotor
3 Wärmetauscher
4 Verteiler
5 Expansionsventil
6 Steuerbox
7 Kühlgasanschluss
8 Rohranschluss Kühlflüssigkeit
9 Wasserablaufanschluss
10 Motor für Wasser-Ausstoßmechanismus
11 Schwimmschalter
12 Trockenrost
13 Abdeckung
14 Luftfilter
15 Luftauslass
16 Lufteinlass
Modell
RCD-(1.0~3.0)
RCD-(4.0~5.0)
- Verwenden Sie Befestigungsschrauben der
Größe M10 (W3/8), wie unten beschrieben:
Für Betonpfeiler
150-160 mm
I-Träger
Stahl
Befestigungsschrauben
(W3/8 oder M10)
VORSICHTSMASSNAHMEN:
- Installieren Sie die Innengeräte nicht in einer
brennbaren Umgebung. Es besteht Brand- oder
Explosionsgefahr
- Stellen Sie sicher, dass die Deckenplatte fest
verankert ist. Sollte dies nicht der Fall sein, kann das
Innengerät von der Decke herunterfallen.
- Installieren Sie Innengeräte, Außengeräte,
Fernbedienungen und Kabel mindestens 3 m von
elektromagnetischen Strahlungsquellen, wie z. B.
medizinischem Gerät, entfernt.
- Installieren Sie die Innengeräte nicht in Werkstätten
oder Küchen, in denen Ölnebel oder Dunst in die
Geräte eindringen kann. Das Öl setzt sich am
Wärmetauscher fest und reduziert hierdurch die
Leistungsfähigkeit des Innengeräts und kann dieses
verformen. Im schlimmsten Fall werden
Kunststoffbauteile des Innengeräts durch das Öl
beschädigt.
- Um Korrosion am Wärmetauscher zu verhindern,
installieren Sie die Innengeräte nicht in saurer oder
alkalischer Umgebung.
- Verwenden Sie zum Transportieren und Anheben
des Innengeräts entsprechende Trageriemen, um
Schäden zu vermeiden. Stellen Sie sicher, dass das
Isoliermaterial an der Oberfläche des Geräts nicht
beschädigt wird.
TEILEBEZEICHNUNG
Abdeckung
P-N23DWA
P-N46DWA
Holzstab
(60 mm x 90 mm Vierkant)
Muttern
Beton
Holzträger
Schraubhaken
Ankerschraube
(W3/8 oder M10)
1
1
Vierkant-
scheiben
